概述
产品描述

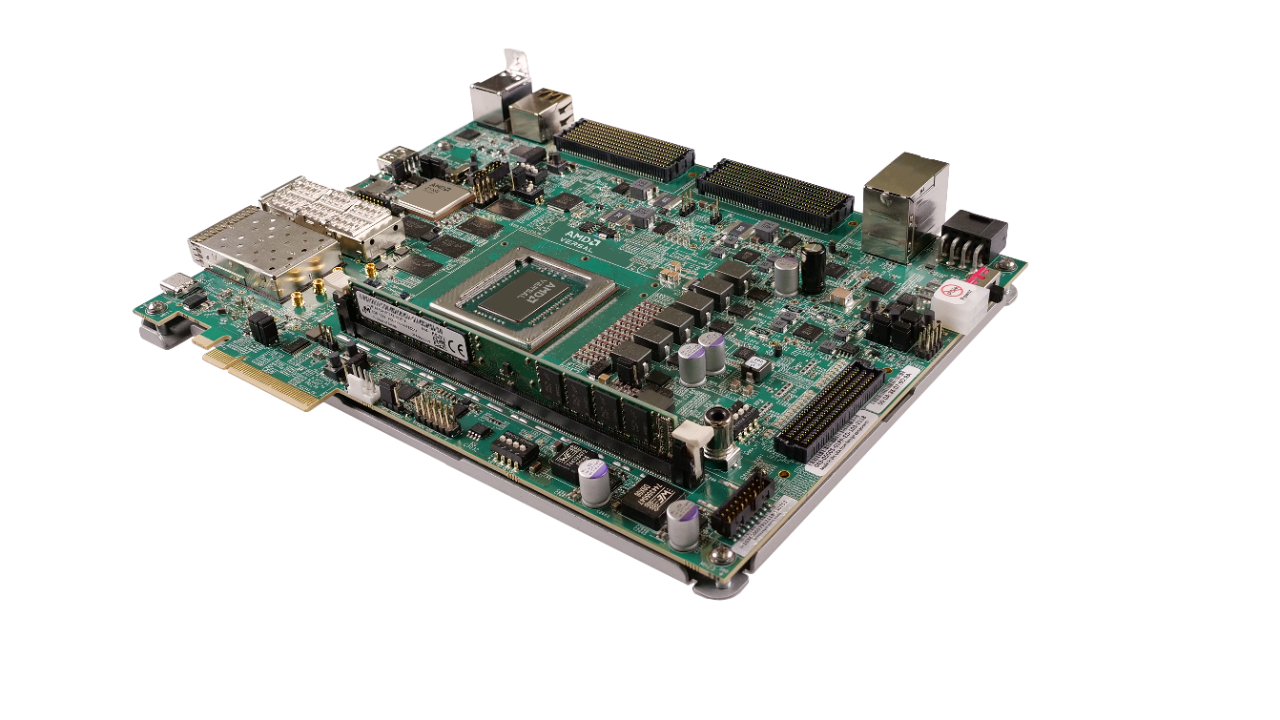

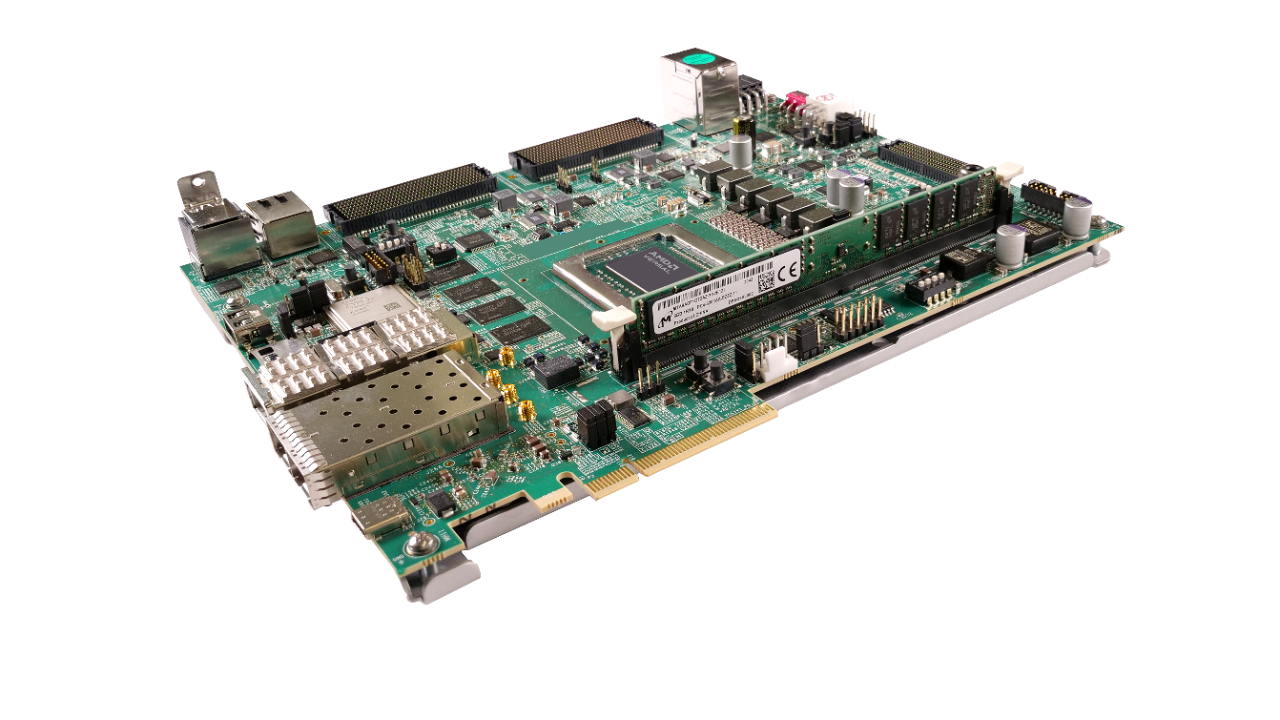

VHK158 评估套件是面向 Versal™ HBM 系列 VH1582 器件的评估平台，旨在满足计算密集型、内存受限应用的更高内存需求，为数据中心、有线网络、测试与测量以及航空航天和国防应用提供自适应加速。VHK158 开发板可实现 VH1582 芯片的演示和评估，并支持客户应用开发
目标应用
数据中心
- 机器学习加速
- 计算预处理和缓冲
- 数据库加速与分析
有线网络
- 网络安全加速
- 搜索和查找系统
- 800G 交换机/路由器
测试与测量
- 网络测试仪
- 数据包捕获系统
- 数据采集系统
航空航天与国防
- 雷达
- 数据与信号处理系统
- 安全通讯系统
主要功能与优势
- 32G HBM 内存
- 112G PAM4 收发器
- 用于光通信的 QSFP28 和 QSFP-DD 连接器
- 支持 PCIe® Gen5x8 和 Gen3/4 x16
- 32 GB (2x 16 GB)，72 位 DDR4 DIMM @ 3200 Mbps
- 带有 8 个 GTYP 和 68 个用户定义信号的 FMC+ 连接器
- 带 BEAM 的系统控制器（基于 Web 的 GUI 用户界面应用）

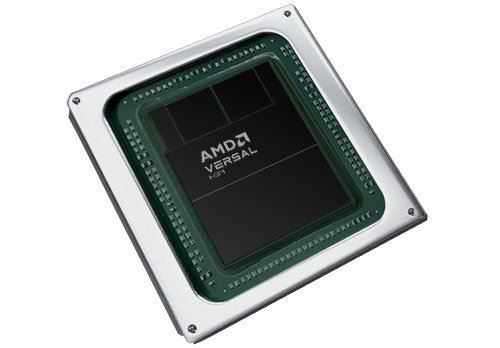

特色 AMD 器件
包含 Versal HBM XCVH1582-2MSEVSVA3697 自适应 SoC
| DSP 引擎 | 7,392 |
|---|---|
| 系统逻辑单元 (K) | 3,837 |
| LUT 数 | 1,753,984 |
| HBM DRAM | 32 GB |
| HBM 带宽 | 819.2 GBps |
| 应用处理单元 | 双核 Arm® Cortex®-A72 |
| 实时处理单元 | 双核 Arm Cortex-R5F |
| GTYP 收发器 (32.75 Gbps) | 681 |
| GTM 收发器 (56G (112G)) | 20 (10) |
| CCIX & PCIe® w/DMA (CPM5) | 2 x Gen5x8, CCIX |
| PCI Express (PLPCIE5) | 8 x Gen5x4 |
| 100G Multirate Ethernet MAC | 4 |
| 600G Ethernet MAC | 1 |
| 400G 高速加密引擎 | 2 |
1. 16 GTYP 收发器仅在使用 PCI Express 时用于 CPM5。
产品信息

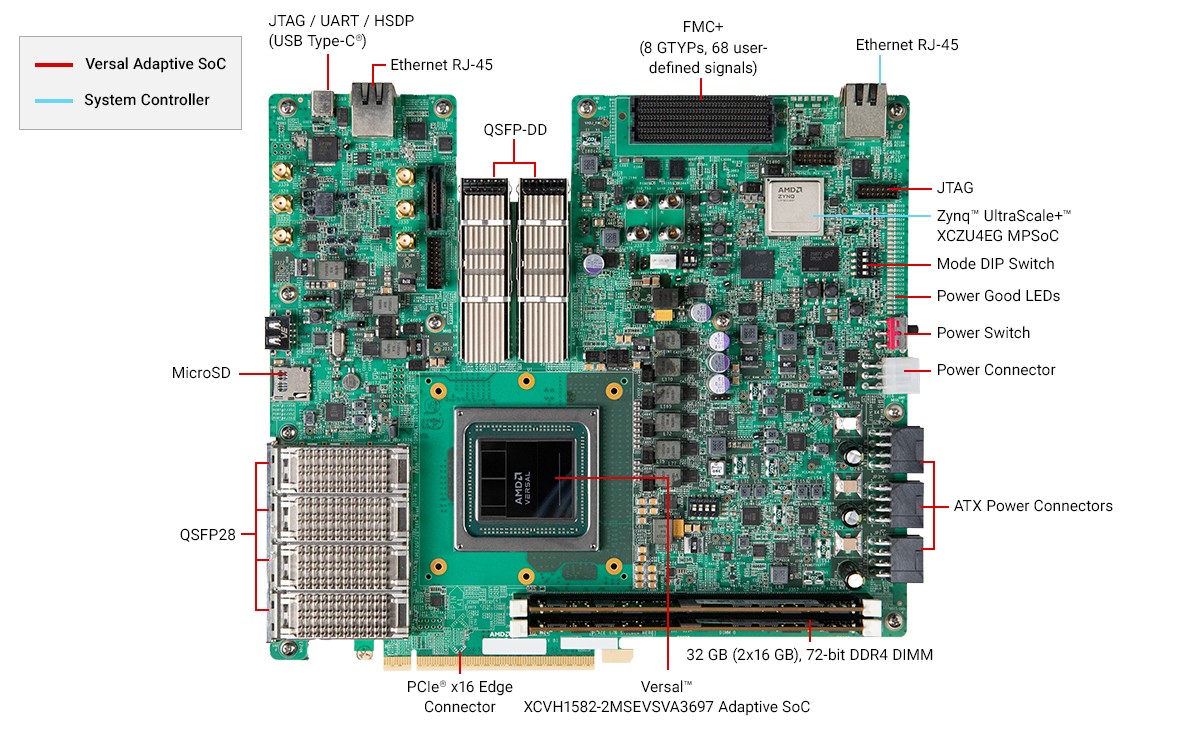

开发板特性
包含 Versal™ HBM XCVH1582-2MSEVSVA3697 自适应 SoC
| 开发板规格 | 值 |
|---|---|
| 高度 | 8.649 inches (24.651 cm) |
| 长度 | 9.705 inches (21.961 cm) |
| 厚度 | 65.56 mil ±8% (1.6652 mm ±8%) |
| PCIe® 插槽 | PCIe Gen5 x8、Gen3/4 x16 |
| 工作环境温度 | 0◦C to +45◦C |
| 存储环境温度 | -25◦C to +60◦C |
| 配置 | |
| JTAG | ✓ |
| OSPI | ✓ |
| MicroSD | ✓ |
| 存储器 | |
| DDR4 DIMM | 32 GB (2x 16 GB)，72 位 @ 3200 Mbps |
| MicroSD 插槽（Versal 器件） | ✓ |
| 控制 I/O | |
| 用户按钮 | 2 |
| DIP 开关 | 4 |
| 用户 LED | 4 |
| SYSMON | ✓ |
| 系统控制器 | ✓ |
| PMBUS | ✓ |
| 扩展连接器 | |
| VITA 57.4 FMC+ | 8 个 GTYP、68 组用户定义信号 |
| 通信与网络 | |
| USB JTAG | 1 |
| USB C | 1 |
| RJ-45 三速以太网接插件 | 2 |
| QSFP28 | 4 |
| QSFP-DD | 2 |
| 时钟 | |
| 可编程 DDR4 时钟 | 2 |
| PCIe 参考时钟 | 1 |
| 可编程 GT 时钟 | 12 |
| 可编程 HBM 时钟 | 2 |
| 可编程 1588 eCPRI（SMA 连接器） | 6 |
| 可编程系统控制器 | 1 |
| 功耗 | |
| 180W (12V) 电源 | ✓ |
| 上电复位 | ✓ |

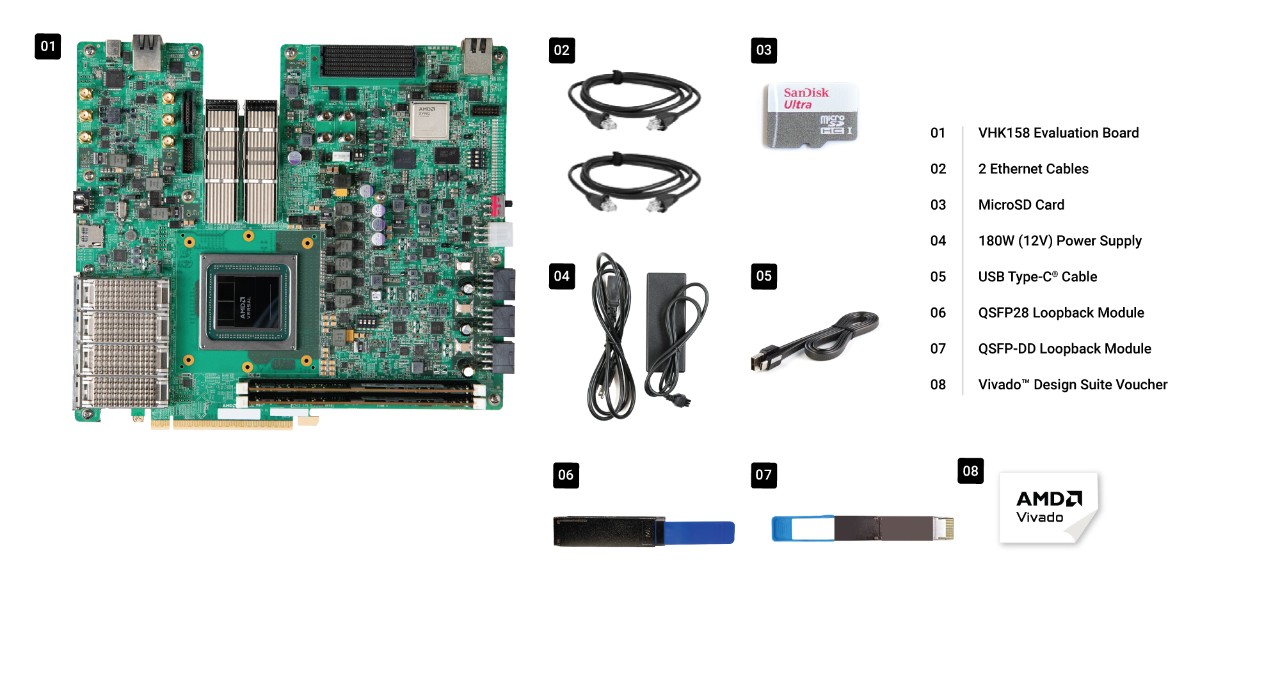

盒内组件
包含 Versal™ HBM XCVH1582-2MSEVSVA3697 自适应 SoC
资源
主要资料
标题
日期
设计工具
- Vivado™ Design Suite：用于为 VHK158 开发板创建项目的 EDA 工具套件。节点锁定及器件锁定至 Versal™ HBM XCVP1582 器件，支持 1 年更新服务。
- Vitis™ 统一软件平台：用于开发嵌入式软件、调试 Versal 器件以及运行目标参考设计和示例设计的整套工具。
PetaLinux 工具、开发板支持软件包和预构建映像
- 要构建经过修改的自定义 Linux 映像，请访问 PetaLinux 工具页面获取安装程序和最新版本的板支持包 (BSP)。
- 要使用无修改的 Linux 映像启动，请下载预构建 PetaLinux 映像。
