概述
产品描述
VPK180 评估套件使用 112G PAM4 收发器和多个行业标准连接器提供超过 4Tb/s 的总带宽。
该套件提供广泛的连接选项、开发工具和示例设计，可为多个市场最苛刻计算及网络系统的原型设计加速。
有线通信
- 数据中心互连
- 地铁／核心交通
- 安全电器设备
数据中心
- 推荐系统
- 搜索引擎
- 视频分析
测试和测量
- 网络测试
- PCIe® 协议分析器
- RF/微波仪器
航空航天和军用产品
- 航空电子
- 数字自适应雷达
- 安全通信
主要功能与优势
Versal Premium 系列功能
- 配备 Versal Premium VP1802 自适应 SoC
- 112G PAM4 收发器以及功耗优化的硬化内核支持多太位连接
广泛的连接选项，可实现快速的应用开发
- 提供 SFP-DD、QSFP-DD、OSFP 光连接器以及 IEEE Std 1588 (eCPRI) 支持
- 带有 8 个 GTYP 和 68 个用户定义信号的 FMC+ 连接器
协同优化的工具和调试方法
- Vivado™ ML Edition Design Suite、Vitis™ 统一软件平台
- 附带预先构建的启动映像
特色 AMD 器件
支持 Versal Premium XCVP1802-2MSELSVC4072 自适应 SoC
| 系统逻辑单元 (K) | 7,352 |
|---|---|
| LUT 数 | 3,360,896 |
| DSP 引擎 | 14,352 |
| 应用处理单元 | 双核 Arm® Cortex®-A72 |
| 实时处理单元 | 双核 Arm Cortex-R5F |
| GTYP 收发器 (32.75Gb/s) | 281,2 |
| GTM 收发器 (58G (112G)) | 140 (70)2 |
| PCIe w/ DMA & CCIX (CPM5) | 2 x Gen5x83 |
| PCI Express | 2 x Gen5x43 |
| 100G Multirate Ethernet MAC | 8 |
| 600G Ethernet MAC | 7 |
| 400G 高速加密引擎 | 4 |
1. 16 GTYP 收发器仅在使用 PCI Express 时用于 CPM5。
2.在 VP1802 自适应 SoC 上提供的所有收发器并不是都会出现在 VPK180 评估套件上。
参考 用户指南 (UG1582)，了解更多信息。
3. VPK180 评估套件上不提供 PCle 接口。
产品信息

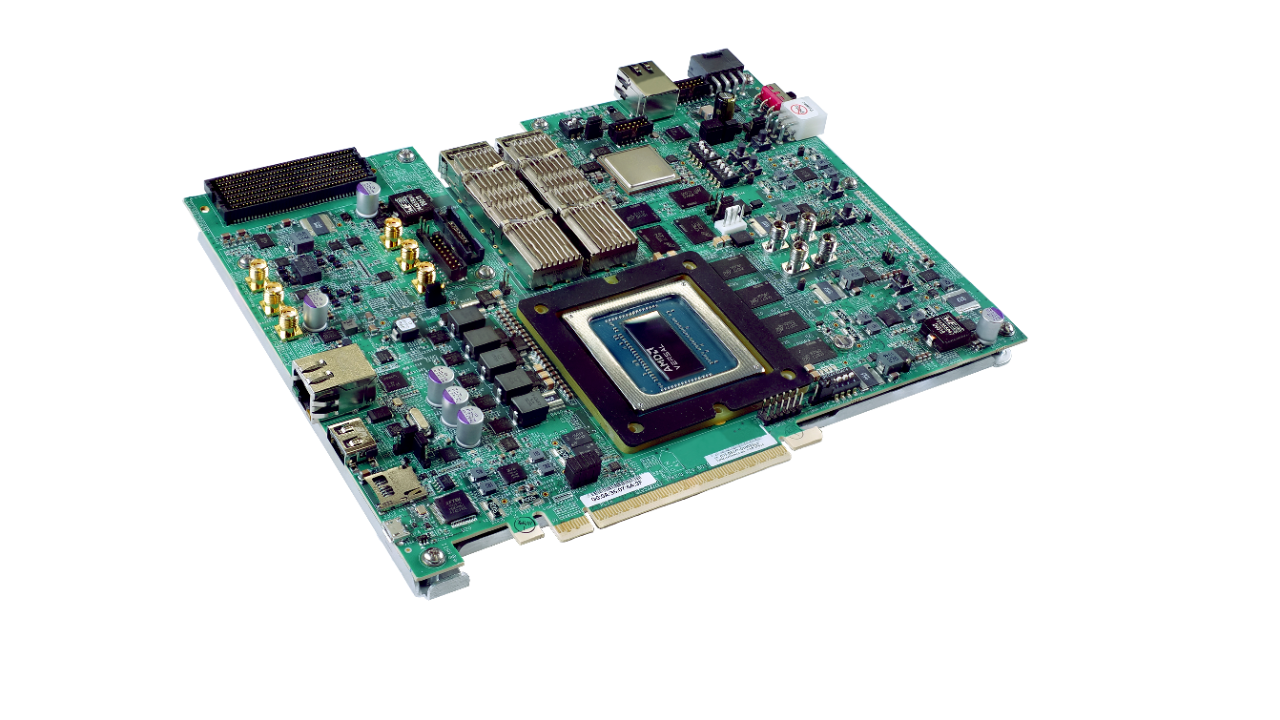

开发板特性
支持 Versal™ Premium XCVP1802-2MSELSVC4072 自适应 SoC
| 开发板规格 | 值 |
|---|---|
| 高度 | 12.360 inches (31.394 cm) |
| 长度 | 11.504 inches (29.22016 cm) |
| 厚度 | 131.5 mil ±10% (3.3401 mm ±10%) |
| 工作环境温度 | 0◦C to +45◦C |
| 存储环境温度 | -25◦C to +60◦C |
| 配置 | |
| JTAG 通过连接器 | ✓ |
| JTAG 通过 USB 连接器 | ✓ |
| QSPI（双） | ✓ |
| MicroSD | ✓ |
| 存储器 | |
| LPDDR4 组件 | 12GB (6x 2GB, 32-bit)、192-bit @ 4266Mb/s |
| MicroSD 插槽（Versal 器件） | ✓ |
| 控制 I/O | |
| 用户按钮 | 2 |
| DIP 开关 | 4 |
| 用户 LED | 4 |
| SYSMON | ✓ |
| 系统控制器 | ✓ |
| PMBUS | ✓ |
| 扩展连接器 | |
| VITA 57.4 FMC+ | 8 个 GTYP、68 组用户定义信号 |
| 通信与网络 | |
| USB JTAG | 1 |
| USB 3.0 | 1 |
| RJ-45 三速以太网接插件 | 2 |
| SFP-DD | 4 |
| QSFP-DD | 6 |
| OSFP | 1 |
| 时钟 | |
| 可编程 LPDDR4 组件 | 1 |
| 可编程 1588 eCPRI（SMA 连接器） | 6 |
| 可编程系统控制器 | 1 |
| 功耗 | |
| 180W (12V) 电源 | ✓ |
| 上电复位 | ✓ |

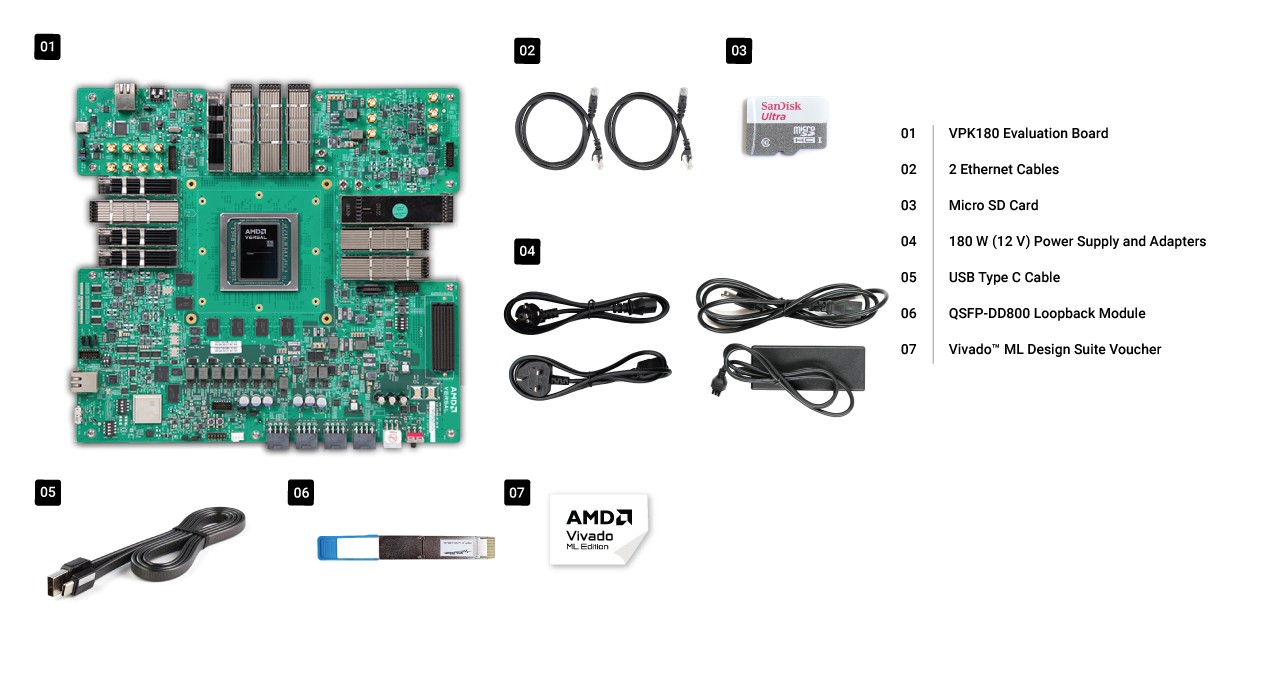

盒内组件
支持 Versal™ Premium XCVP1802-2MSELSVC4072 自适应 SoC
资源
文件与教程
标题
日期
设计工具
- Vivado™ 设计套件：为 VPK180 开发板创建项目的 EDA 工具套件。节点锁定及器件锁定至 Versal™ Premium XCVP1802 器件，支持 1 年更新服务。
- Vitis™ 统一软件平台：用于开发嵌入式软件、调试 Versal 器件以及运行目标参考设计和示例设计的整套工具。
PetaLinux 工具、开发板支持软件包和预构建映像
- 要通过修改构建定制 Linux 映像，请访问 PetaLinux 工具页面，获得安装程序和最新开发板支持软件包 (BSP)。
- 要使用无修改的 Linux 映像启动，请下载 预构建 PetaLinux 映像。
使用 VPK180 启动开发
有关使用 VPK180 进行原型设计和应用开发的信息，请参阅 Wiki 页面。
- 开发准备
- 开发板设置
- 运行 PetaLinux BSP 的预构建映像
