Zynq UltraScale+ MPSoC
面向广泛嵌入式应用的异构多处理平台
灵活应变的 MPSoC 可扩展产品组合

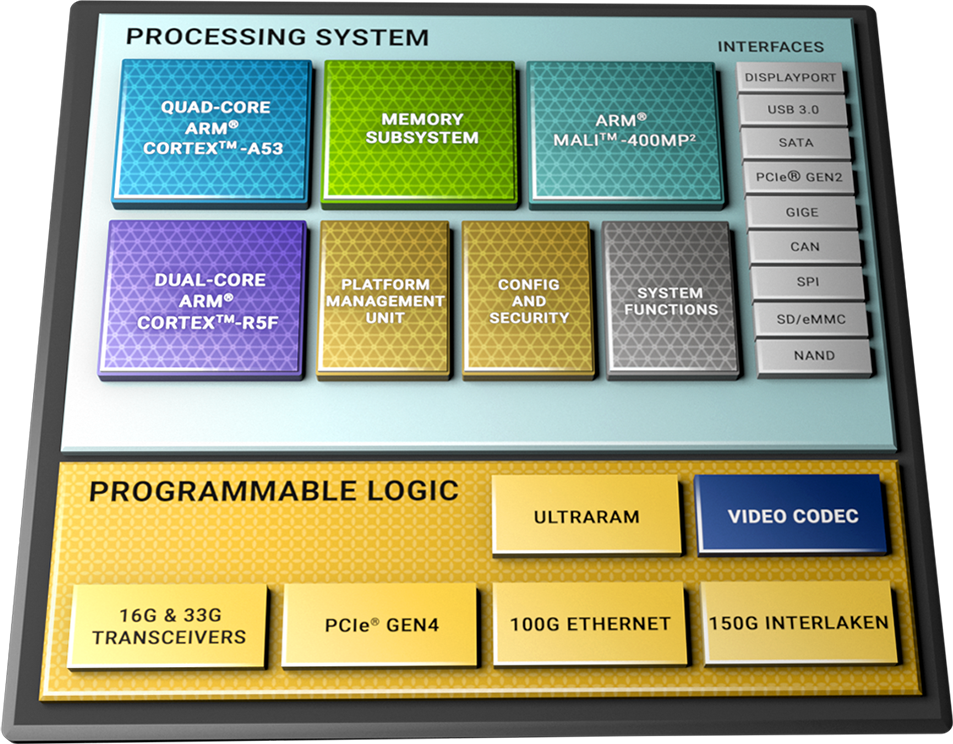

Zynq® UltraScale+™ MPSoC 器件不仅提供 64 位处理器可扩展性，同时还将实时控制与软硬件引擎相结合，支持图形、视频、波形与数据包处理。置于包含通用实时处理器和可编程逻辑的平台上，三个不同变体包括双核应用处理器 (CG) 器件、四核应用处理器和 GPU (EG) 器件、以及视频编解码器 (EV) 器件， 为 5G 无线、下一代 ADAS 和工业物联网创造了无限可能性。
Zynq UltraScale+ CG
异构处理的双核切入点
- 双核 Arm® Cortex®-A53
- 双核 Arm Cortex-R5F
- 16nm FinFET+ 可编程逻辑
Zynq UltraScale+ EG
新一代应用的广泛器件组合
- 四核 Arm Cortex-A53
- 双核 Arm Cortex-R5F
- 16nm FinFET+ 可编程逻辑
- Arm Mali™-400MP2
Zynq UltraScale+ EV
支持多媒体和嵌入式视觉的视频编解码器
- 四核 Arm Cortex-A53
- 双核 Arm Cortex-R5F
- 16nm FinFET+ 可编程逻辑
- Arm Mali-400MP2
- H.264/H.265 视频编解码器
用于整个应用加速的异构处理
多个处理引擎可以优化整个应用的功能，可编程硬件提供了更高的性能和安全处理功能

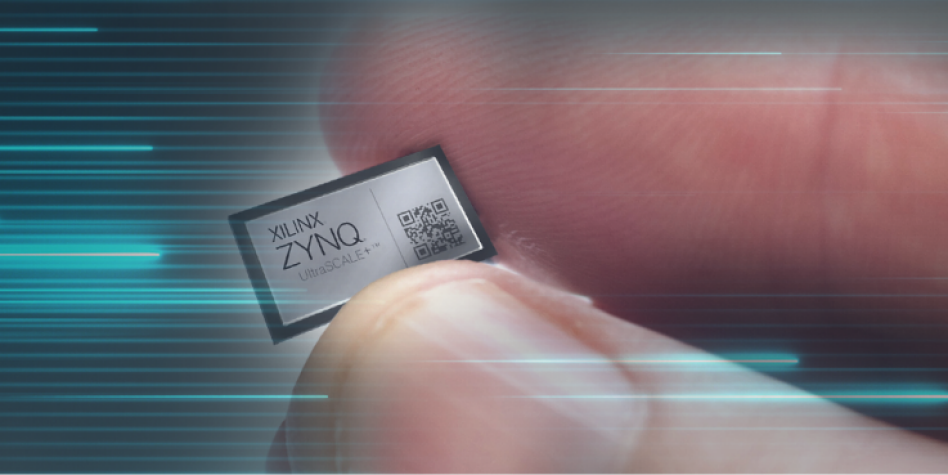

超小型化封装实现无与伦比的计算密度
InFO 器件的尺寸减小 60%，厚度减小 70%，具有更高的热耗散性能以及更高的信号完整性，同时不会影响 Zynq UltraScale+ MPSoC 的处理能力
集成型 H.264 / H.265 视频编解码器
Zynq UltraScale+ EV 器件采用视频编解码器，能够以每秒 60 帧的速度对高达 4K 分辨率的视频同时进行编解码
AI / ML的深度学习处理单元
针对卷积神经网络进行优化的自由可扩展计算引擎，支持通用框架，采用预先训练的大型 AI 模型库
灵活应变的内存层级可消除内存瓶颈
大量分布式片上内存：LUTRAM、块 RAM、UltraRAM、L3 缓存、最大限度减少内存访问延迟，并允许加速器或协处理器实现最大性能本地化存储器还能支持安全关键型应用所需的全功能隔离
用于精细粒度电源管理的多个域
灵活的架构能够通过消除未使用块的静态功率来降低功耗，静态功耗最多可以减少 30% 全深度睡眠模式下的工作频率低至 180 nW，以便在空闲时尽可能节省功率
Zynq UltraScale+ CG
异构处理的双核切入点
Zynq UltraScale+ EG
新一代应用的广泛器件组合
Zynq UltraScale+ EV
支持多媒体和嵌入式视觉的视频编解码器
CG 器件
处理系统特性
| ZU1CG | ZU2CG | ZU3CG | ZU4CG | ZU5CG | ZU6CG | ZU7CG | ZU9CG | |
| 应用处理单元 | 速率高达 1.3GHz 的双核 Arm® Cortex®-A53 MPCore™ | |||||||
| 实时处理单元 | 速率高达 533MHz 的双核 Arm Cortex-R5F MPCore | |||||||
| 动态内存接口 | DDR4、LPDDR4、DDR3、DDR3L、LPDDR3、 | |||||||
| 高速外设 | PCIe® Gen2, USB3.1, SATA 3.0, DisplayPort, Gigabit Ethernet | |||||||
可编程逻辑
| ZU1CG | ZU2CG | ZU3CG | ZU4CG | ZU5CG | ZU6CG | ZU7CG | ZU9CG | |
| 系统逻辑单元 (K) | 81 | 103 | 154 | 192 | 256 | 469 | 504 | 600 |
| 内存 (Mb) | 3.8 | 5.3 | 7.6 | 18.5 | 23.1 | 25.1 | 38.0 | 32.1 |
| DSP slice | 216 | 240 | 360 | 728 | 1,248 | 1,973 | 1,728 | 2,520 |
| 16.3 Gb/s 收发器计数 | - | - | - | 16 |
16 | 24 |
24 | 24 |
| PCI Express Gen 3x16 | - | - | - | 2 | 2 | - | 2 | - |
| 最大 I/O 引脚数 | 180 | 252 | 252 | 252 | 252 | 328 | 464 | 328 |
EG 器件
处理系统特性
| ZU1EG | ZU2EG | ZU3EG | ZU4EG | ZU5EG | ZU6EG | ZU7EG | ZU9EG | ZU11EG | ZU15EG | ZU17EG | ZU19EG | |
| 应用处理单元 | 速率高达 1.5GHz 的四核 Arm® Cortex®-A53 MPCore™ | |||||||||||
| 实时处理单元 | 双核 Arm Cortex-R5F MPCore™ (达 600MHz) | |||||||||||
| 图形处理单元 | 频率高达 667MHz 的 Arm Mali™-400 MP2 | |||||||||||
| 动态内存接口 | DDR4、LPDDR4、DDR3、DDR3L、LPDDR3、 | |||||||||||
| 高速外设 | PCIe® Gen2, USB3.1, SATA 3.0, DisplayPort, Gigabit Ethernet | |||||||||||
可编程逻辑
| ZU1EG | ZU2EG | ZU3EG | ZU4EG | ZU5EG | ZU6EG | ZU7EG | ZU9EG | ZU11EG | ZU15EG | ZU17EG | ZU19EG | |
| 系统逻辑单元 (K) | 81 | 103 | 154 | 192 | 256 | 469 | 504 | 600 | 653 | 747 | 926 | 1,143 |
| 内存 (Mb) | 3.8 | 5.3 | 7.6 | 18.5 | 23.1 | 25.1 | 38.0 | 32.1 | 43.6 | 57.7 | 56.7 | 70.6 |
| DSP slice | 216 | 240 | 360 | 728 | 1,248 | 1,973 | 1,728 | 2,520 | 2,928 | 3,528 | 1,590 | 1,968 |
| 16.3 Gb/s 收发器 | - | - | - | 16 | 16 | 24 | 24 | 24 | 32 | 24 | 44 | 44 |
| 32.75 Gb/s 收发器 | - | - | - | - | - | - | - | - | 16 | - | 28 | 28 |
| PCI Express Gen 3x16 | - | - | - | 2 | 2 | - | 2 | - | 4 | - | 4 | 5 |
| 最大 I/O 引脚数 | 180 | 252 | 252 | 252 | 252 | 328 | 464 | 328 | 512 | 328 | 668 | 668 |
EV 器件
处理系统特性
| ZU4EV | ZU5EV | ZU7EV | |
| 应用处理单元 | 速率高达 1.5GHz 的四核 Arm® Cortex®-A53 MPCore™ | ||
| 实时处理单元 | 双核 Arm Cortex-R5F MPCore™ (达 600MHz) | ||
| 图形处理单元 | 频率高达 667MHz 的 Arm Mali™-400 MP2 | ||
| 视频编解码器单元 (VCU) | 支持 H.264 / H.265 | ||
| 动态内存接口 | DDR4、LPDDR4、DDR3、DDR3L、LPDDR3、 | ||
| 高速外设 | PCIe® Gen2, USB3.1, SATA 3.0, DisplayPort, Gigabit Ethernet | ||
可编程逻辑
| ZU4EV | ZU5EV | ZU7EV | |
| 系统逻辑单元 (K) | 192 | 256 | 504 |
| 内存 (Mb) | 18.5 | 23.1 | 38.0 |
| DSP slice | 728 | 1,248 | 1,728 |
| 视频代码单元 (VCU) | 1 | 1 | 1 |
| 最大 I/O 引脚数 | 252 | 252 | 464 |
