高速串行
Xilinx 解决方案可实现最高的带宽、出色的自适应均衡以及业界领先的设计生产力工具。
该收发器产品包含当前所有高速协议。GTH 和 GTY 收发器具备高标准光学互联所要求的低抖动特性，以及高难度背板操作所需的带 PCS 的一流自适应均衡功能。
- Versal™ ACAP GTY (32.75Gb/s): 针对延迟和功耗降低进行了优化
- Versal ACAP GTM (58Gb/s)：调整为支持 PAM4 和 NRZ 的最新铜缆、背板和光接口
- Versal ACAP GTM (112Gb/s)：在现有基础架构上扩展 800G 网络
- UltraScale+™ GTR (6.0Gb/s)：将常见协议轻松集成至 Zynq 处理器子系统
- UltraScale+ GTH (16.3Gb/s): 低功耗与高性能，面向最坚固的背板
- UltraScale+ GTY (32.75Gb/s): 面向最快速光学与背板应用的最高 NRZ 性能；用于芯片对芯片、芯片对光纤和 28G 背板的 33G 收发器
- UltraScale+ GTH (16.3Gb/s): 低功耗与高性能，面向最坚固的背板
- UltraScale GTY (30.5Gb/s): 高性能 - 面向光学与背板应用； 30G 收发器 - 面向芯片对芯片、芯片对光纤和 28G 背板
- UltraScale+ GTM (58Gb/s)：使用 PAM4 为 58G 芯片对芯片、芯片对光器件以及背板应用实现最高性能
- 7 系列 GTP (6.6Gb/s)： 面向消费类和传统串行标准的功耗优化型收发器
- 7 系列 GTX (12.5Gb/s)： 在中等收发器中具备最低的抖动和最强的均衡性能
- 7 系列 GTH (13.1Gb/s)：凭借一流的抖动和均衡性能实现出色的背板和光学表现
- 7 系列 GTZ (28.05Gb/s)：28nm FPGA 中最高速率、最低抖动的 28G 收发器
- Spartan-6® GTP (3.2Gb/s)： 功耗与成本优化的收发器，面向成本敏感型应用
下表详细列出了每个器件系列支持的收发器：
| 类型 | 最高性能 1 | 最大收发器 | 峰值带宽 2 | |
|---|---|---|---|---|
| Versal ACAP | GTY/GTM | 32.75/58.0 | 44/52 | 6,032Gb/s |
| Versal Premium 系列 | GTY/GTM | 32.75/112.0 | 28/70 | 9,040Gb/s |
| Virtex® UltraScale+ | GTY/GTM | 32.75/58.0 | 128/483 | 8,384Gb/s |
| Kintex® UltraScale+ | GTH/GTY | 16.3/32.75 | 44/32 | 3,268Gb/s |
| Virtex UltraScale | GTH/GTY | 16.3/30.5 | 60/60 | 5,616Gb/s |
| Kintex UltraScale | GTH | 16.3 | 64 | 2,086Gb/s |
| Virtex-7 | GTX/GTH/GTZ | 12.5/13.1/28.05 | 56/96/163 | 2,784 Gb/s |
| Kintex-7 | GTX | 12.5 | 32 | 800 Gb/s |
| Artix®-7 | GTP | 6.6 | 16 | 211 Gb/s |
| Zynq® UltraScale+ | GTR/GTH/GTY | 6.0/16.3/32.75 | 4/44/28 | 3,268Gb/s |
| Zynq-7000 | GTX | 12.5 | 16 | 400Gb/s |
| Spartan-6 | GTP | 3.2 | 8 | 51Gb/s |
1: Gb/s
发送与接收结合
3：在多个器件系列中收发器数量最多
采用 Xilinx 收发器的背板
自适应均衡领先性意味着 Xilinx 收发器可为多种最具挑战性的背板和直连铜缆应用提供稳定可靠的性能。从第一款符合 10GBase-KR 标准的 7 系列 GTH 到 Versal™Premium 系列中即将推出的 112G PAM4 GTM，Xilinx 已建立高质量均衡的声誉，112G PAM4 GTM 可实现一款基于 ADC/DSP 的高级均衡器。无论是 10G 的背板，还是 100G 的铜线，Xilinx 均可提供一款收发器，为其提供支持。
采用 Xilinx 收发器的光学互联
这一光学市场正在从 10Gb/s 接口迅速升级为 100Gb/s、400Gb/s 以及更高速率的接口。Xilinx 收发器的定位是支持广泛的光速率和外形。Versal ACAP 采用一对收发器为当今生态系统中各种各样的光学互连提供支持。GTY/GTYP 支持高达 16.3Gb/s 的 SFP + 和 QSFP + 和高达 32.75Gb/s 的 QSFP28 或 OSFP。GTM 收发器支持这些较低的速率以及高达 58Gb/s 的 QSFP56-DD 和每通道 100Gb/s 接口。均衡的灵活性和自适应性允许同一个收发器既支持远距离基架互联，又支持短距离芯片对光学设备互联，几乎不需要微调和很大的容限。
UltraScale+ MPSoC 高速 IO
Zynq® UltraScale+™ MPSoC 配备了所有全新 GTR 收发器。Xilinx 为 ARMv8 处理器配备了一个收发器和各种外设，以支持最常见的串行互联，从而不仅简化了设计流程，而且还降低了与实现这些互联有关的日常开销。
| 协议 | 数据速率 (Gb/s) | 配置 |
| PCIe 2.0 | 2.5, 5.0 | 1x1, 1x2, 1x4 |
| SATA 3.1 | 1.5, 3.0, 6.0 | 2x1 |
| DisplayPort 1.2a Source | 1.62, 2.7, 5.4 | 1x1, 1x2 |
| USB 3.0 | 5.0 | 2x1 |
| SGMII | 1.25 | 4x1 |
Xilinx 提供广泛的 串行 IP 协议支持，为设计生产力加速：
| 协议 | UltraScale™ GTH | UltraScale GTY | UltraScale GTM | Versal GTY(GTYP) | Versal GTM |
| PCI Express® | Gen1, 2, 3, 4 | Gen1, 2, 3, 4 | Gen1, 2, 3, 4, (5) | ||
| 光纤通道 | 4, 8, 16G | 4, 8, 16, 10, 20, 32G | 4, 8, 16, 10, 20, 32G | ||
| SATA/SAS | 1.5, 3, 6G | 1.5, 3, 6, 12G | 1.5, 3, 6, 12G (24G SAS) | ||
| Aurora | 高达 16.3G | 高达 32.75G | 高达 58.0G | 高达 32.75G | 高达 112G |
| 协议 | 速率 (Gb/s) | UltraScale GTH | UltraScale GTY | UltraScale GTM | Versal GTY(GTYP) | Versal GTM |
| 千兆以太网 | 1.25 | QSGMII, 1000BASE-X, SGMII | QSGMII, 1000BASE-X, SGMII | |||
| 10G Ethernet | 3.125 | XAUI | XAUI | XAUI | ||
| 6.25 | RXAUI | RXAUI | RXAUI | |||
| 10.3125 | 10GBase-R/KR/SR/LR/ER | 10GBase-R/KR/SR/LR/ER | 10GBase-R/KR/SR/LR/ER | 10GBase-R/ KR/SR/LR/ER/CR | 10GBase-R/KR/SR/LR/ER | |
| 40G Ethernet | 10.3125 | 40GBASE-R/ KR4, XLAUI, XLPPI | 40GBASE-R/ KR4, XLAUI, XLPPI | 40GBASE-R/ KR4, XLAUI, XLPPI | 40GBASE-R/ KR4、XLAUI、XLPPI、CR4 | 40GBASE-R/ KR4, XLAUI, XLPPI |
| 100G Ethernet | 10.3125 | 100GBASE-R/ CR10, CAUI-10, CPPI | 100GBASE-R/ CR10, CAUI-10, CPPI | 100GBASE-R/ CR10, CAUI-10, CPPI | 100GBASE-R/ CR10, CAUI-10, CPPI | 100GBASE-R/ CR10, CAUI-10, CPPI |
| 25.78 | 100G-CR4/KR4、 CAUI-4 | 100G-CR4/KR4、 CAUI4 | 100G-CR4/KR4、 CAUI4 | 100G-CR4/KR4、 CAUI4 | ||
| 53.125 | CAUI2 | CAUI-2 | ||||
| 400G Ethernet | 400GAUI16 | 400GAUI8 | 400GAUI16 | 400GAUI8 | ||
| OTU | 0.62 - 32.57 | OTU-2/3/4, OC-12,48,192 | OTU-2/3/4, OC-12,48,192 | OTU-2/3/4, OC-12,48,192 | ||
| SONET | 0.62 - 32.57 | OTU-2/3/4, OC-12,48,192 | OTU-2/3/4, OC-12,48,192 | OTU-2/3/4, OC-12,48,192 | ||
| Interlaken | - | 高达 16.3G | 高达 25.78G | 高达 53.125 | 高达 25.78G | 高达 53.125 |
| CEI Electrical | 4.976 - 6.375 | 6G | 6G | 6G | ||
| 9.95 - 11.1 | 11G-SR/MR/LR | 11G-SR/MR/LR | 11G-SR/MR/LR | 11G-SR/MR/LR | 11G-SR/MR/LR | |
| 19.6 - 28.05 | 28G-VSR, 25G-LR | 28G-VSR, 25G-LR | 28G-VSR, 25G-LR | 28G-VSR, 25G-LR | ||
| 58 | 56G-VSR/LR | 56G-VSR/LR | ||||
| PON | BPON, GPON, GEPON, 10GGPON, 10GEPON | BPON, GPON, GEPON, 10GGPON, 10GEPON | BPON, GPON, GEPON, 10GGPON, 10GEPON |
| 协议 | UltraScale GTH | UltraScale GTY | UltraScale GTM | Versal GTY(GTYP) | Versal GTM |
| CPRI | 1.228, 3.072, 6.144, 9.83, 16.3G | 1.228, 3.072, 6.144, 9.83, 16.3G | 1.228, 3.072, 6.144, 9.83, 16.3, 19.7, 20.6G | ||
| 串行高速 IO | 1.25, 2.5, 3.125, 5, 6.25G | 1.25, 2.5, 3.125, 5, 6.25G | 1.25, 2.5, 3.125, 5, 6.25G | ||
| JESD204A/B | 高达 12.5G | 高达 12.5G | |||
| JESD204C | 高达 30G |
| 协议 | UltraScale GTH | UltraScale GTY | Versal GTY(GTYP) |
| SDI | SDI, HD-SDI, 3G-SDI | SDI, HD-SDI, 3G-SDI | SDI, HD-SDI, 3G-SDI, 12G-SDI, 24G-SDI |
为高性能设计提升生产力
Xilinx Versal、 UltraScale 架构收发器系列可在以下方面为客户实现增值:
- 自适应均衡可构建支持背板或未重定时光学产品的稳健系统
- Chipscope、IBERT 和 2D 眼扫描工具，可轻松进行硬件验证和链路裕度分析
- 灵活的时钟架构支持不同的使用模型
- 出色的抖动性能可提高链接裕量
- Vivado® Design Suite 或 ISE® Design Suite，轻松实现设计与实现

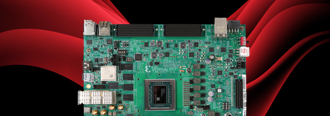

- 开发套件，减少开发时间
FPGA Mezzanine Card (FMC)，实现广泛的协议和接口
