Versal Premium Series VPK120 Evaluation Kit
by: Xilinx, Inc
VPK120 评估套件配备 Versal® Premium 系列 VP1202 ACAP，可提供与多种高速连接选项配对的功耗优化型联网内核。该套件专门针对需要海量串行带宽、高安全性和高计算密度的网络云计算应用精心构建。
概述
该产品可供符合条件的客户抢先使用。
联系当地销售代表，了解如何加入抢先体验计划。
产品描述
VPK120 评估套件提供与多种高速连接选项配对的功耗优化型联网内核。该套件支持 Versal Premium VP1202 ACAP，其高度集成 112Gb/s PAM4 收发器、支持 DMA 和 CCIX / CXL 的 PCIe®Gen5、100G 多速率以太网内核、600G 以太网内核以及 400G 高速加密引擎等。
VPK120 评估套件专门针对需要海量串行带宽、高安全性和高计算密度的网络云计算应用精心构建，例如：
- 地铁／核心交通
- 数据中心互连
- 安全电器设备
- 搜索引擎
- 推荐系统
- 视频分析
- 网络测试仪
- PCIe 协议分析器
- 数字自适应雷达
主要功能与优势
评估 Versal Premium 系列功能
- 配备 Versal Premium VP1202 器件
- 能够通过为新一代网络及云基础架构预先构建、预先设计的基础架构，为软硬件差异化实现跨越式起步
广泛的连接选项，可实现快速的应用开发
- 可在多个市场实现高计算性能的 PCIe Gen5 接口
- QSFP-DD 光接口、IEEE Std 1588 (ePRI) SMA 连接器以及用于网络的 STM
- 支持多种可选插卡的 FMC+ 连接器
协同优化的工具和调试方法
- Vivado® ML、Vitis™ 统一软件平台
- 附带预先构建的启动映像

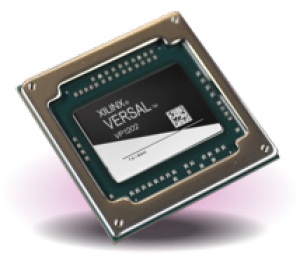

必威体育客户端app 器件
包含 Versal® Premium XCVP1202-2MSEVSVA2785 ACAP
| 系统逻辑单元 (K) | 1,969 |
|---|---|
| LUT 数 | 900,224 |
| DSP 引擎 | 3,984 |
| 应用处理单元 | 双核 Arm® Cortex®-A72 |
| 实时处理单元 | 双核 Arm Cortex-R5F |
| GTYP 收发器 (32.75Gb/s) | 28 |
| GTM 收发器 58G (112G) | 20 (10) |
| 支持 DMA 和 CCIX 的 PCIe® (CPM5) | 2 x Gen5x8, CCIX |
| PCIe Express | 2 x Gen5x4 |
| 100G Multirate Ethernet MAC | 2 |
| 600G Ethernet MAC | 1 |
| 400G 高速加密引擎 | 1 |
| XPIO DDR + PL | 570 |
产品信息

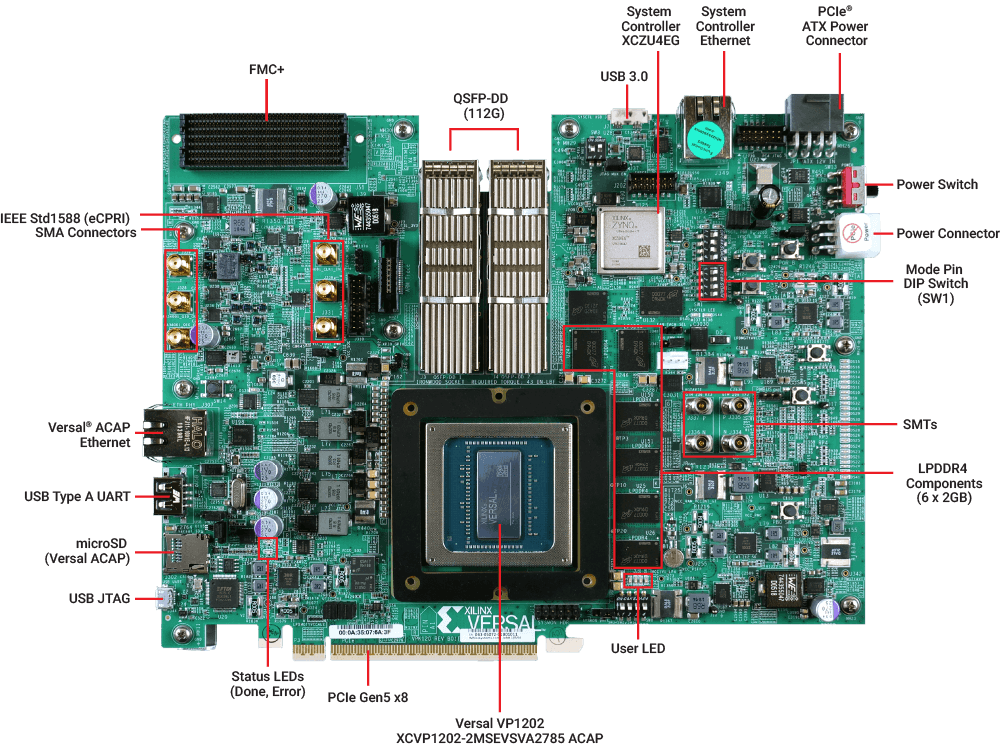

开发板特性
包含 Versal® Premium XCVP1202-2MSEVSVA2785 ACAP
| 开发板规格 | 值 |
|---|---|
| 长度 | 24.13cm |
| 高度 | 18.994cm |
| 厚度 (±10%) | 1.632mm |
| PCIe® 插槽 | PCIe 端点 16 信道边缘连接器 |
| 工作环境温度 | 0◦C to +45◦C |
| 存储环境温度 | -25◦C to +60◦C |
| 配置 | |
| JTAG | 是 |
| QSPI | ✓ |
| MicroSD | 是 |
| 存储器 | |
| LPDDR4 组件 | 6 x 2GB |
| MicroSD 插槽（Versal 器件） | 16 GB |
| 控制 I/O | |
| 用户按钮 | 7 |
| DIP 开关 | 4 |
| 用户 LED | 4 |
| 系统监视器 | ✓ |
| 系统控制器 | ✓ |
| PMBUS | ✓ |
| 扩展连接器 | |
| VITA 57.4 FMC+ | 一个 (8 GTY) |
| PCIe Gen5 x8 | 一个边缘连接器 |
| 通信与网络 | |
| USB JTAG | 1 |
| USB 3.0 | 1 |
| RJ-45 三速以太网接插件 | 2 |
| QSFP-DD (112G) | 2 |
| 时钟 | |
| 可编程 LPDDR4 组件 | 1 |
| PCIe 参考时钟 | 1 |
| 可编程 1588 eCPRI（SMA 连接器） | 6 |
| 可编程系统控制器 | 1 |
| 功耗 | |
| 12V 墙式适配器和 ATX PCIe 8 引脚 (6+2) 连接器 | 是 |
| 上电复位 | ✓ |

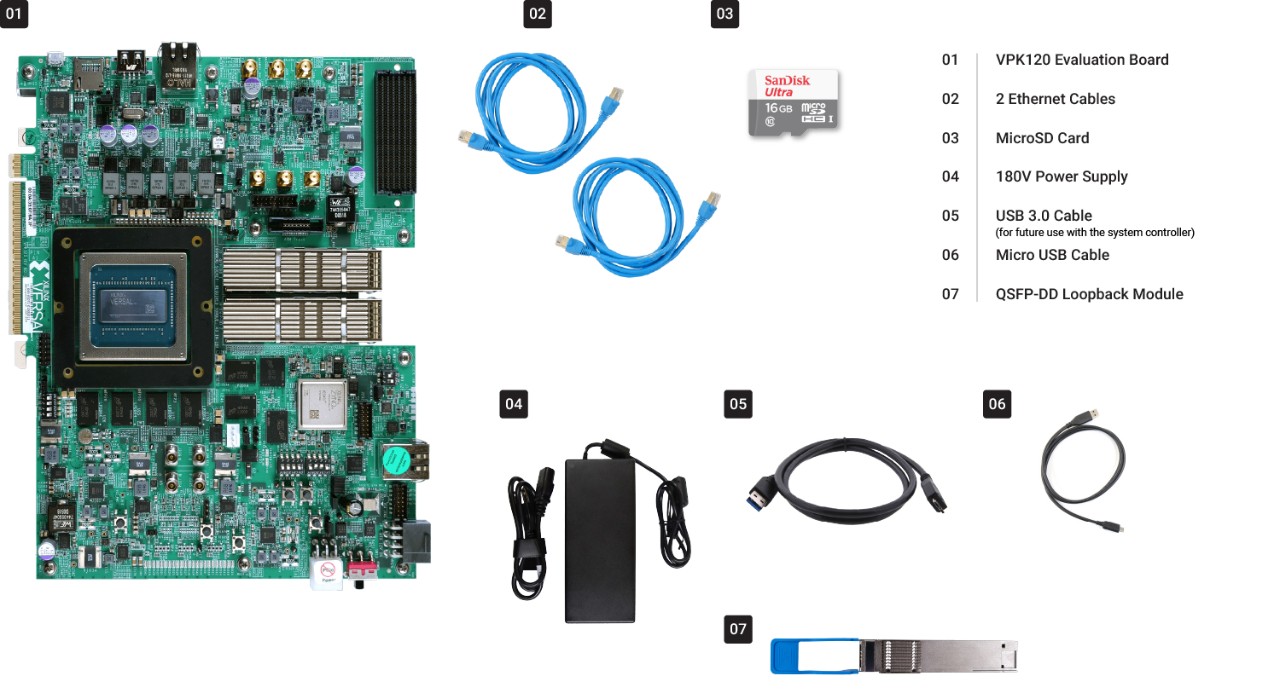

盒内组件
包含 Versal® Premium XCVP1202-2MSEVSVA2785 ACAP
注：VPK120 套件中的 USB 3.0 线缆目前正在进行一致性可行性评估，尚未经过 CE 验证
