概述
产品描述

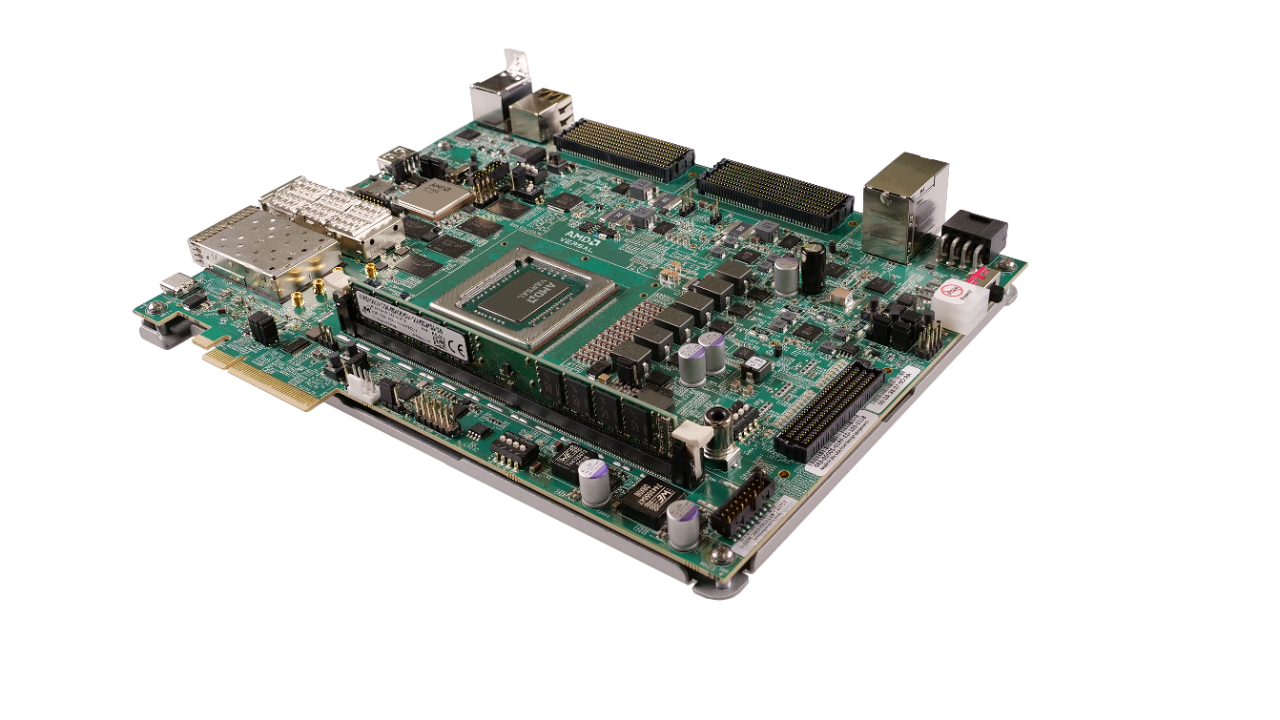

VEK280 评估套件是一款基于 Versal™ AI Edge 系列 VE2802 器件的全新评估平台。VEK280 评估板主要面向 AIE-ML 应用，支持更高的计算性能、更低的时延，以及由 Versal AI Edge 系列器件实现的更高级别的集成。作为自适应 SoC，Versal AI Edge 系列允许开发人员快速发展其传感器融合和 AI 算法，并利用可扩展器件系列实现从边缘到端点的不同性能及电源配置。
主要功能与优势
- 经过优化，支持 Versal AI Edge 系列的应用开发
- 与领先 GPU 1 相比，每瓦功耗可提供 4 倍的 AI 性能
- 集成型视频解码器单元支持 H.264/H.265
- HDMI 2.1 视频输入输出
- PCIe® 端点 Gen4 x16
- 2x CAN-FD 总线
- 12GB（6x 2GB、32 位）、192 位 LPDDR4 组件（3733Mb/s 时）
- 用于 I/O 扩展的 1x FPGA 夹层卡 (FMC+) 接口；8x GTYP 收发器
- 1x SFP28 模块
特色 AMD 器件
支持 Versal AI Edge XCVE2802-2MSEVSVH1760 自适应 SoC
| AI Engine-ML 块 | 304 |
|---|---|
| DSP 引擎 | 1,312 |
| 系统逻辑单元 (K) | 1,139 |
| LUT 数 | 520,704 |
| 可编程 NoC 端口 | 21 |
| 应用处理单元 | 双核 Arm® Cortex®-A72 |
| 实时处理单元 | 双核 Arm Cortex-R5F |
| 总体 AI 计算 (INT8) | 228 TOPS |
| GTYP 收发器 | 322 |
| CCIX & PCIe® （带有 DMA） (CPM) | 1 x Gen4x16、CCIX |
| PCI Express | 4 x Gen4x8 |
| 40G 多速率以太网 MAC | 2 |
| 视频解码器引擎 (VDE) | 4 |
1. Versal AI Edge VE2802 与 Jetson AGX Xavier (MAX N-Mode)、ResNet50 224x224，批量 = 1
2. 16 GTYP 收发器仅在使用 PCI Express 时用于 CPM5。
产品信息

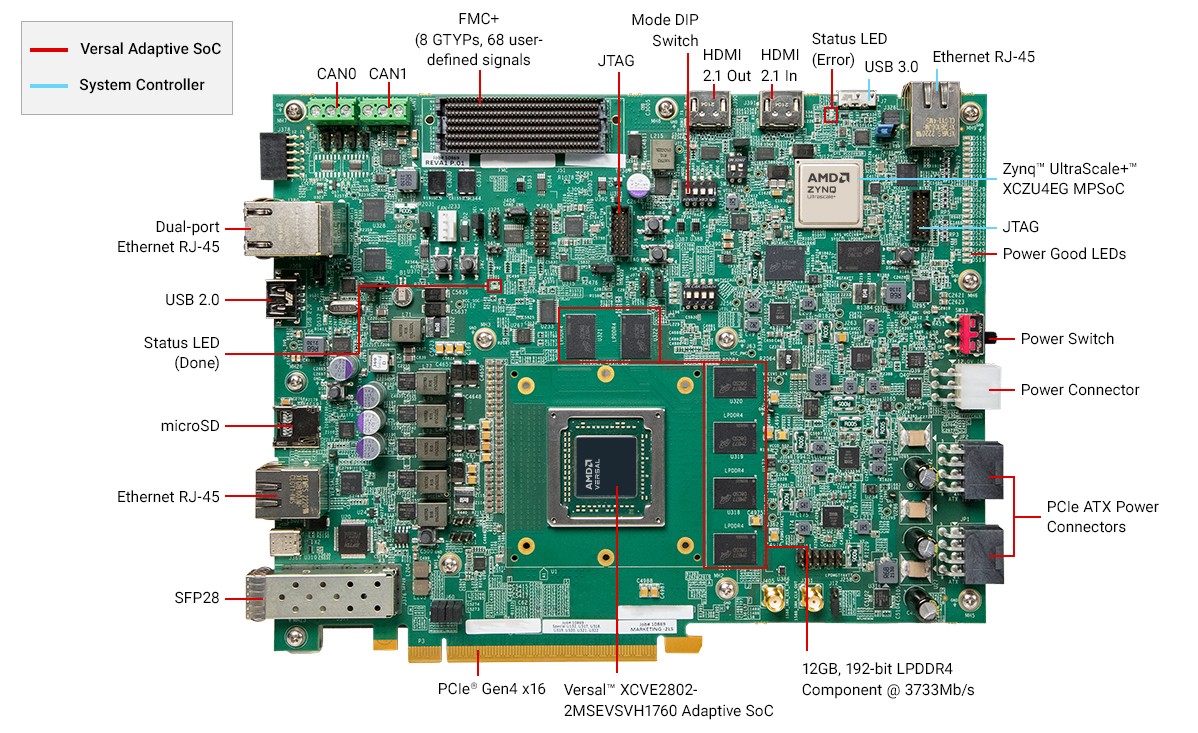

开发板特性
支持 Versal™ AI Edge XCVE2802-2MSEVSVH1760 自适应 SoC
| 开发板规格 | 值 |
|---|---|
| 高度 | 9.47 inches (24.05 cm) |
| 长度 | 7.34 inches (18.64 cm) |
| 厚度 | 64.55 mil ±08% (1.6396 mm ±10%) |
| 工作环境温度 | 0◦C to +45◦C |
| 存储环境温度 | -25◦C to +60◦C |
| 配置 | |
| JTAG | ✓ |
| OSPI | ✓ |
| MicroSD | ✓ |
| 存储器 | |
| LPDDR4 组件 | 12GB（6x 2GB、32 位）、192 位（3733Mb/s 时） |
| 控制 I/O | |
| 用户按钮 | 2 |
| DIP 开关 | 4 |
| 用户 LED | 4 |
| SYSMON | ✓ |
| 系统控制器 | ✓ |
| PMBUS | ✓ |
| 扩展连接器 | |
| VITA 57.4 FMC+ | 8 个 GTYP、68 组用户定义信号 |
| PCIe® Gen4 x16 | 1 |
| PMOD（12 引脚） | 1 |
| 通信与网络 | |
| UART - USB 桥接器 | 1 |
| CAN-FD 总线 | 2 |
| RJ-45 三速以太网接插件 | 2 (PL); 1 (PS); 1 (SysCtrl) |
| SFP28 | 1 |
| 显示 | |
| HDMI 2.1 Video Output | 1 |
| HDMI 2.1 Video Input | 1 |
| 时钟 | |
| 可编程 LPDDR4 组件 | 1 |
| 可编程 SFP | 1 |
| 可编程 FMC+ | 1 |
| PCIe 时钟缓存 | 1 |
| HDMI | 1 |
| 1588 时钟 | 电路板上 25MHz（主模式） 外部（从模式） |
| 系统控制器参考时钟（固定） | 1 |
| 156.25MHz HSDP（固定） | 1 |
| 功耗 | |
| 180W (12V) 电源 | ✓ |
| 上电复位 | ✓ |
