Xilinx Virtex UltraScale FPGA VCU110 开发套件
- 价格: $15,995
- 产品编号: DK-U1-VCU110-G
- 交付周期: 2 weeks
- 器件支持:
产品描述
Virtex® UltraScale™ FPGA VCU110 开发套件是评估 Virtex UltraScale 器件所提供前所未有高性能、高系统集成度以及高带宽的完美开发环境。
套件为需要大量数据吞吐（如 400+ Gbps 系统和 28 Gbps 背板应用）的开发系统提供了理想平台。
主要性能和优势
- 4 CPF4 光纤接口
- 28 Gbps 背板接口
- 20 GTY Interlaken 接口
- 2 FMC HPC 接口
- 2GB HMC 内存
- 1Gb RLDRAM 3 内存
- 144-Mbit QDR II+ SRAM
- Dual 512MB Quad-SPI 闪存144-Mbit QDR II+ SRAM
特色 Xilinx 器件
符合 ROHS 的 VCU110 套件，包括 XCVU190-2FFVA2104E FPGA
| 系统逻辑单元 (K) | 2,350 |
|---|---|
| DSP Slice | 1,800 |
| 内存 (Mb) | 132.9 |
| GTH 16.3 Gb/s 收发器 | 60 |
| GTY 30.5 Gb/s 收发器 | 60 |
| I/0 引脚 | 702 |
电路板特性

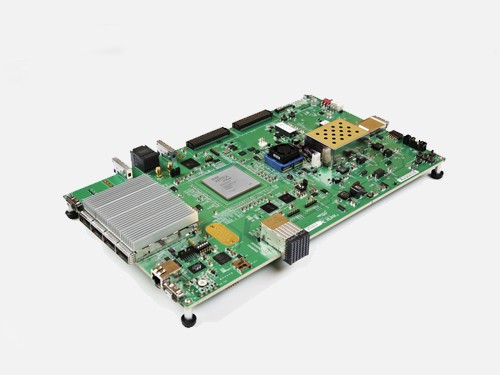

包含 VCU110 开发板
配置
- 板上 JTAG 配置电路通过 USB 实现配置
- JTAG 头与 Xilinx 下载电缆一起使用，如平台电缆 USB II
- 1 Gb Quad-SPI 闪存
存储器
- 2 GB Hybrid Memory Cube (HMC) 串行内存 (32 GTHs)
- 144 Mb QDRII+ 元件内存接口
- 1152 Mb RLD3 元件内存接口
- MicroSD 卡槽
时钟技术
- SI5335A 4 通道时钟生成器
- Si570 IIC 可编程 LVDS 时钟生成器
- 多个 SI5328C 时钟乘法器与抖动衰减器
- BullsEye 电缆和离散 SMA 连接器的用户时钟输入
显示
- 用户与状态 LED
通信与网络
- Quad 100G CFP4 接口 (16 GTY)
- Tyco 背板连接器 (8 GTYs)
- 20 信道 Interlaken 连接器 (20 GTYs)
- PCI Express Gen3 x4 电缆连接器 (4 GTH)
- 双 BullsEye 连接器衬垫 (8 GTY)
- 双路 USB 至 UART 桥接器，包含 micro-USB 连接器 10/100/1000 Mbps Ethernet (RGMII)
扩展连接器
- FMC HPC0 连接器 (8 GTH)
- FMC HPC1 连接器 (8 GTH)
- PMOD (2x6 0.1" Header)
功耗
- AC 电源适配器 (12V)
模拟
- 用于电压电流监控的 PMBus 连接器（通过最大功耗控制器和 GUI）
控制 & I/O
- 个用户按钮开关 (x5)
- 用户 DIP 开关 (4-位)
特色 Xilinx 器件
符合 ROHS 的 VCU110 套件，包括 XCVU190-2FFVA2104E FPGA
| 系统逻辑单元 (K) | 2,350 |
|---|---|
| DSP Slice | 1,800 |
| 内存 (Mb) | 132.9 |
| GTH 16.3 Gb/s 收发器 | 60 |
| GTY 30.5 Gb/s 收发器 | 60 |
| I/0 引脚 | 702 |
内含物件
VCU110 开发板
包含 Virtex UltraScale XCVU1902FLGA2104E FPGA
访问一整套 Vivado® Design Suite: Design Edition
XCVU190 专用器件
CFP4 电气回路模块

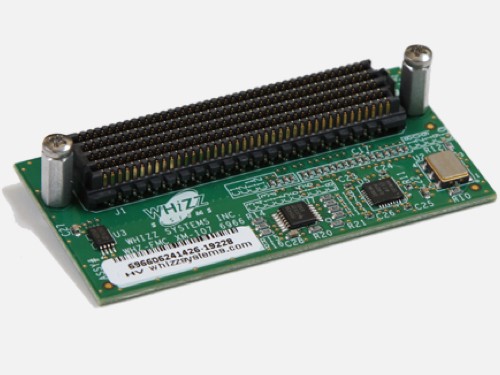

FMC 回路电路板
Interlaken 电缆和回路电路板

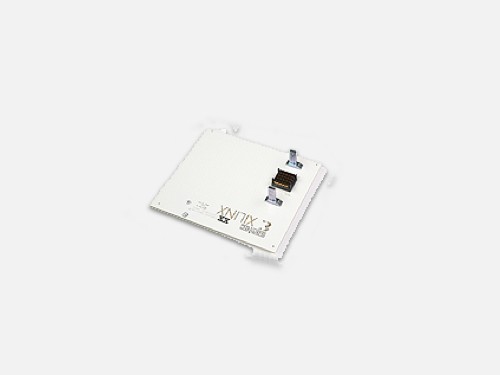

背板回路电路板

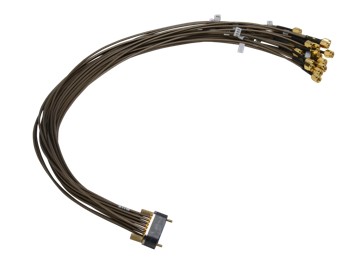

BullsEye 电缆和适配器

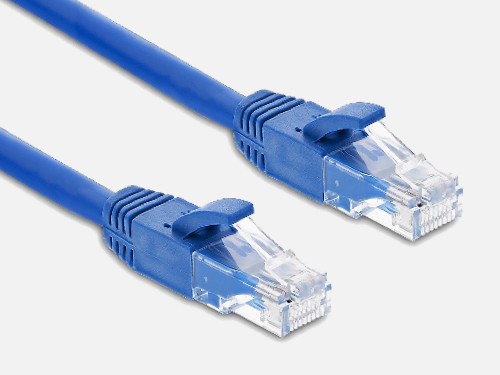

以太网电缆

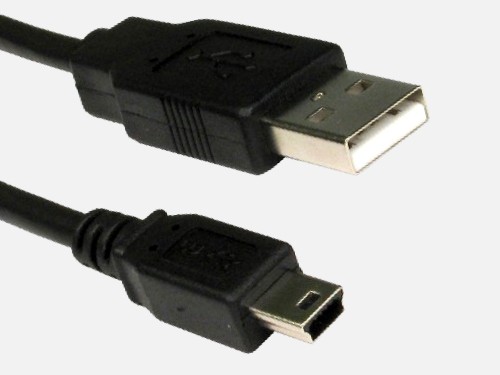

Mini 线缆
Micro USB 电缆

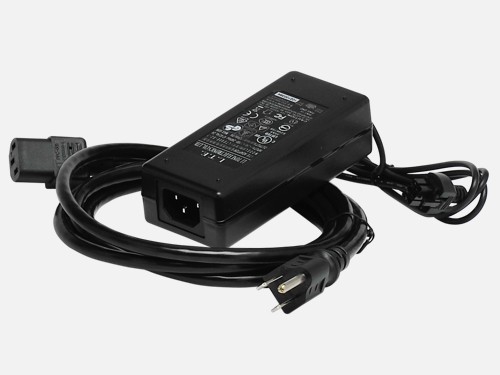

功耗适配器

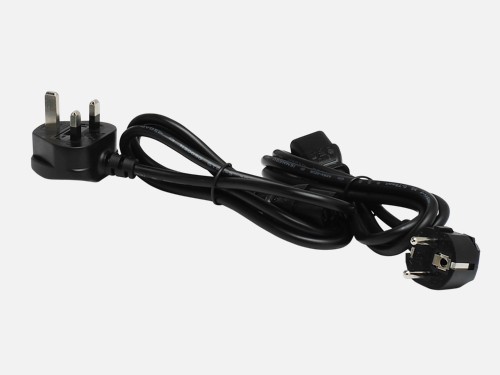

电源线
重要合作伙伴
标题
日期
设计工具
| 名称 | 说明 | 许可证类型 |
|---|---|---|
| Vivado Design Suite Design Edition | Xilinx Vivado® Design Suite 是一款以 IP 核及系统为中心的设计环境，这一全新构建的环境具有革新意义，能够显著加速 FPGA 和 SoC 系列器件的设计效率。 | Virtex UltraScale VU190 FPGA 节点锁定 & 器件锁定，包含 1 年更新及技术支持 |
IP 核
| 名称 | 描述 | 许可证类型 |
|---|---|---|
| 存储接口生成器 (MIG) | 存储器接口发生器 (MIG) 是一款用于为赛灵思 FPGA 生成存储器控制器和接口的免费软件工具。 | 免费 IP |
其他工具、IP 和资源
| 名称 | 产品类别 | 项目 | 描述 |
|---|---|---|---|
| 开源 | 软件工具 | TeraTerm | 众多终端仿真器之一，用于实现PC与评估套件的串行连接。 |
