多参数患者监护仪与心电图监测器
通过精确的多参数
测量和响应式 HMI，创建安全可靠的监视器
多参数患者监护仪主要用于患者床边、重症监护病房、急症监护病房以及医院或临床环境下的急诊室。这些设备可收集并报告心电图或脑电图等连续变量以及体温和血压等采样变量。这类患者监护仪具有显示信息、发送警报情况通知工作人员、收集和分发放射学数据以及监控各种生命维持系统等功能。
可靠性、高分辨率显示器、准确性、电源管理与安全性只是这些患者监护仪的部分重要考虑因素。这些系统必须具有强大的处理功能，不仅可立刻获取、整合、过滤和解释多个生物遥测源，同时还能提供报警情况，显示数据，发送并整理来自网络的数据。
典型现代床边多参数患者监护仪的核心是一个强大的片上系统，不仅支持针对生物特征模拟模块的连接、有线及无线连接、闪存存储、USB，而且还支持一个或多个高分辨率本地显示器。患者监护仪现在采用电池供电并提供一个墙式插座，不仅支持网络，而且还能将安全数据发送至混合／私有云进行分析存储。
设计范例

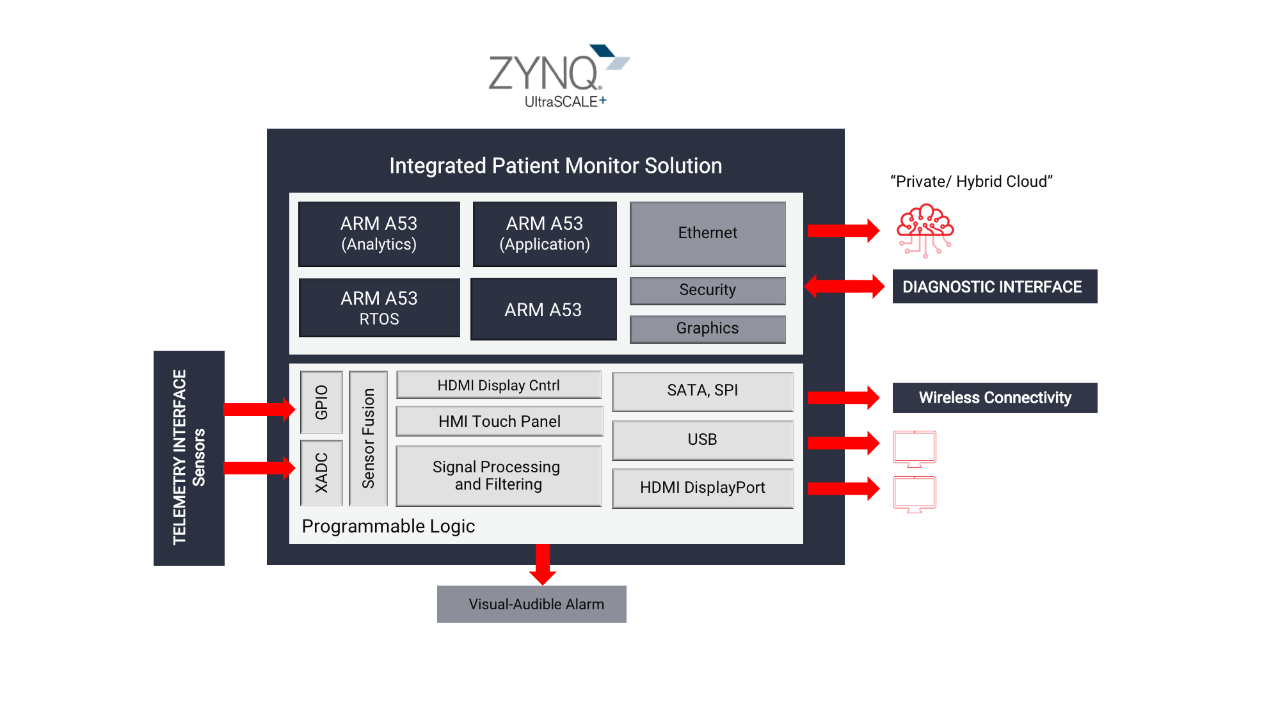

这是一幅高层次的方框图，可使用双核或四核 Zynq Ultrascale+ MPSOC 创建一款智能、互联的高性能低功耗患者监护仪，该 Zynq Ultrascale+ MPSOC 可根据单位功耗性价比及材料清单成本要求提供优化配置的架构。根据架构需要，如果是低端监护仪，也可使用 Zynq 7000 器件。
对于任何可用的 ASSP 设备而言，多处理 ARM A53 系统功能强大，极具竞争优势。复杂的需求可实现使用一款管理程序（运行 Linux 的宾客操作系统版本）来执行控制层面、监控、诊断和分析等各种任务。QNX、VxWorks、Micrium 或 ThreadX 等许多支持的实时操作系统都可用于实时任务。
临床患者监护仪基于 Ultrascale+ 的架构如下：
- 进行实时信号处理。
- TMR 的潜在安全实现方案可使用 SoC 提供的 3 个独立电源域确保低风险和高可靠性
- 支持所有带可定制、高灵活度 I/O 的传感类型
- 集成型 xADC 模块，可用于简单的传感器以及直接模拟传感连接，支持增强型数字滤波、较低时延传感器监控以及 FPGA 架构的高速并行数字接口
