信号完整性

本页上的资源旨在为您提供一切所需的信息，以便让您在第一次使用 Xilinx FPGA 时便可实现可靠的系统级设计。

Xilinx 提供了大量技术文档和仿真用工具。我们支持 IBIS 和 加密 HSPICE 模型与设计套件。

特征尺寸的缩小以及对更低的功耗的需求，使内核电压从标准的 3.3V 降至 0.9V。电压和信号频率的这种变化要求我们采用新的设计手段，并且需要考虑先前被忽视的电学影响。

• 将 FPGA 有效集成到 PCB 中的方法 (PDF)
  一个系统级 PCB 设计流程概要，着重介绍了信号和电源完整性。与 Xilinx Virtex®-II Pro 系列及之前的所有器件有关。
• 信号完整性和高速 PCB 设计：问题、工具和方法 (PDF)
  提供了一系列文章，探讨了在产品开发过程中解决信号与电源完整性失真问题的工具和方法。

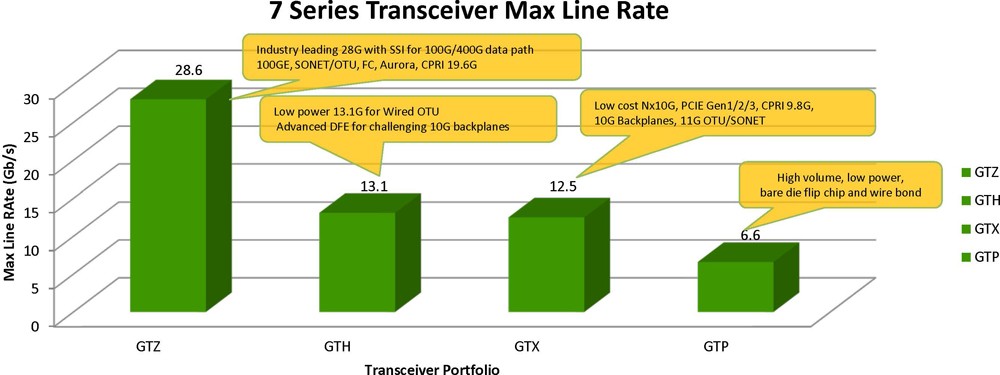

Xilinx 7 系列 FPGA 提供了各种收发器产品，其数据运行速率范围从 500Mb/s 直至 28Gb/s 不等。

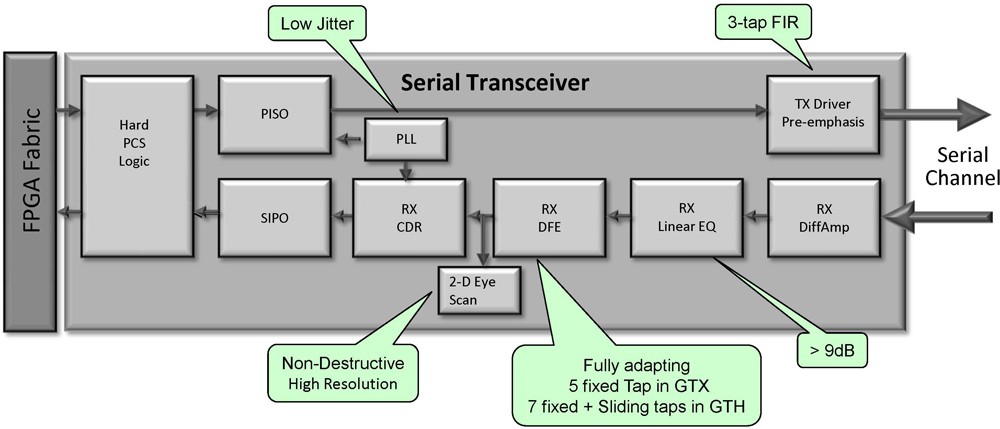

Xilinx 的高速收发器提供了各种功能，可实现最佳的信号完整性。您可以通过使用下列功能来实现这一完整性：

• Tx 3 TAP 预加重
• Rx 线性均衡器
• Rx 高级的 DFE
• 低抖动 PLL
• 高分辨率的 2D 眼扫描

下列白皮书旨在向读者介绍如何在 Xilinx 模型中使用多个 EDA 工具（如 Agilent ADS）来执行 FPGA 信号和电源完整性仿真。

电源完整性

• 使用 S 参数模型来进行 FPGA 电源完整性仿真 (PDF)

高速串行收发器

• 使用 IBIS-AMI 在 FPGA 中进行 SerDes 通道仿真 (PDF)
• WP419 -Xilinx 7 系列 FPGA 收发器中高速串行接口的均衡技术 (PDF)

PCB 设计

• 7 系列 FPGA PCB 设计和引脚规划指南 (PDF)

设计带有精密 IC（如 FPGA）的电路板时，计算 PCB 需要的 FPGA 数量很重要，反之亦然。您可以从下列资源中找到有关信号完整性、静态和动态功率和 SSO 的相关信息：

• 管理同步转换输出（SSO）噪声 (PDF)
• 功耗计算器和估计器
  （包括 XPower 分析器）

分析和设计功耗，并为电流通路返回旁路电容选择、功耗和稳压器方面的信息。

• 了解有关 电源和 PDS 的更多详情

赛灵思提供了高密度封装布线信息、详细的 PCB 设计检查清单和很多其它资源，来保证你设计 PCB 时考虑到了全部细节。

• 利用我们的 PCB 设计检查清单 & 阅读文章

• 查看 DVD 参考材料 (PDF)
