产品描述
Kintex®-7 FPGA KC705 评估套件包括硬件、设计工具、IP 核和预验证参考设计等的所有基本组件，参考设计中包含能实现高性能、串行连接功能和高级存储器接口的目标设计。随套件提供预验证参考设计和行业标准 FPGA 夹层连接器（FMC），能够利用子卡实现升级和定制。
主要性能和优势
- 使用 Kintex-7 FPGA 对高性能串行收发器应用进行快速原型设计，以实现优化
- 硬件、设计工具、IP、以及预验证参考设计
- 演示一个终端至终端 PCIe，以 5 Gb/s 链接速率 (Gen2) 与 4 通道配置或以 2.5 Gb/s 链接速率 (Gen1) 与 8 通道配置
- 与 1GB DDR3 SODIM 存储连接的高级存储接口
- 实现 PCIe Gen2x4、SFP+ 和 SMA 对、UART、IIC 的串行连接
- 支持包含 MicroBlaze、soft 32bit RISC 的嵌入式处理
- 使用 10-100-1000 Mbps Ethernet (GMII、 RGMII 和 SGMII) 的开发网络应用
- 使用 HDMI 输出实现视频显示应用
- 扩展 I/O，包含 FPGA Mezzanine Card (FMC) 接口
特色 Xilinx 器件
包含符合 ROHS 规范的 KC705 套件，其中包括 XC7K325T-2FFG900C FPGA
| 逻辑单元 | 326,080 |
|---|---|
| DSP slice | 840 |
| 存储器 | 16,020 |
| GTX 收发器
|
16 |
| I/O 引脚 | 14.500 |

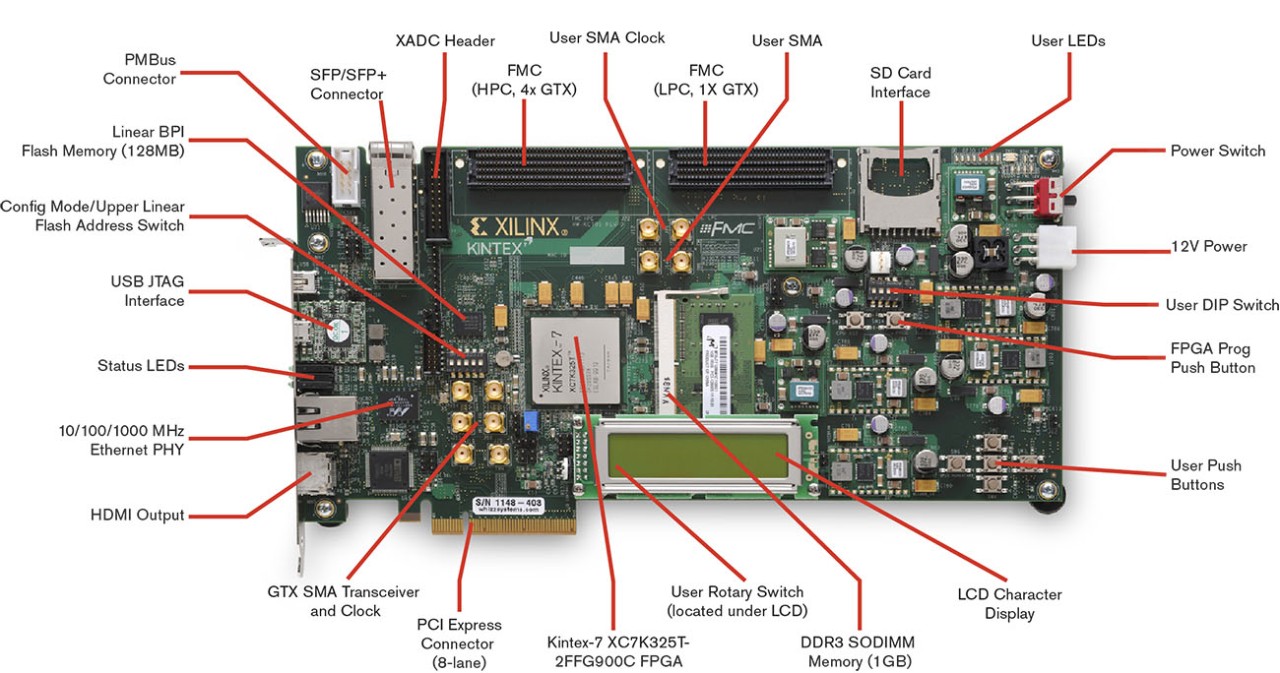

电路板特性
包含 KC705 基础板
时钟技术
- 固定的振荡器，带有差分 200MHz 输出
- 用作 FPGA “系统”时钟
- 可编程的振荡器，156.250 MHz 为默认输出
- 振荡器对以太网应用为默认频率，但对许多终端用户为可编程
- 差分 SMA 时钟输入
- 差分 SMA GTX 参考时钟输入
- 抖动减弱时钟
- 用于支持 CPRI/OBSAI 应用，从一个用户提供的 SFP/SFP+模块执行时钟修复
扩展连接器

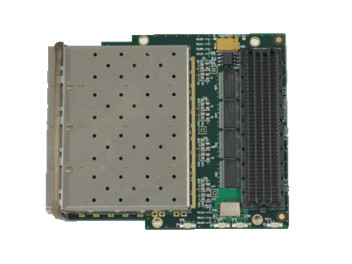

- FMC-HPC（部分填充） 连接器（4 个 GTX 收发器，116 个单端或 58 个差分（34 LA 和 24 HA）用户定义信号）
- FMC-LPC 连接器（1 个 GTX 收发器，68 个单端或 34 个差分用户定义信号）
- Vadj 可支持 1.8V、 2.5V (默认) 或 3.3V
- IIC
配置
- 板上 JTAG 配置电路通过 USB 实现配置
- JTAG 头与 Xilinx 下载电缆一起使用，如平台电缆 USB II
- 提供 PCIe® 配置的 128MB (1024Mb) Linear BPI FLASH
- 16MB (128Mb) 四重 SPI 闪存
通信与网络
- Gigabit Ethernet GMII、RGMII 及 SGMII
- SFP/SFP+ 屏蔽罩
- 带有 4 个 SMA 连接器的 GTX 端口（TX 和 RX）
- UART 至 USB 的桥接器
- PCI Express x8 边缘连接器
模拟
- XADC 头
控制 & I/O
- 5 个按钮
- 4 个 DIP 开关
- Diff Pair I/O (1 SMA pair)
- AMS FAN 头 (2 个 I/O)
- 7 个通过 LCD 头获得的 I/O 管脚
存储器
- 1GB DDR3 SODIMM 800MHz / 1600Mbps
- 提供 PCIe® 配置的 128MB (1024Mb) Linear BPI FLASH
- 16MB (128Mb) 四重 SPI 闪存
- 8Kb IIC EEPROM
- SD 卡槽
显示
- HDMI 视频输出
- 驱动 HDMI 连接器的外部 Phy/codec 器件
- 2x16 LCD 显示器
- 8x LED
功耗
- 12V 插墙式适配器或 ATX
- 2.5V、1.5V、1.2V 和 1.0V 电源的电压和电流测量功能（FPGA 的 IIC 路径）
特色 Xilinx 器件
包含符合 ROHS 规范的 KC705 套件，其中包括 XC7K325T-2FFG900C FPGA
| 逻辑单元 | 326,080 |
|---|---|
| DSP slice | 840 |
| 存储器 | 16,020 |
| GTX 收发器
|
16 |
| I/O 引脚 | 14.500 |
内含物件

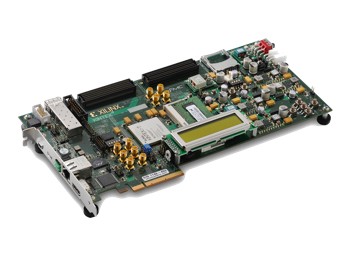

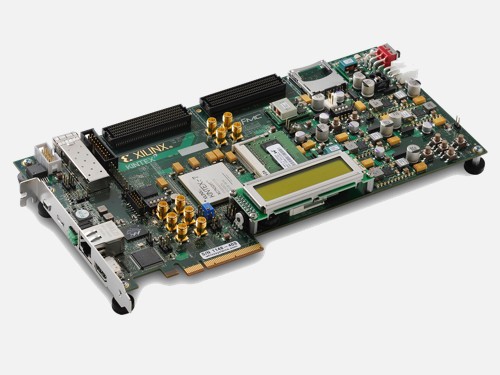

KC705 评估板
基于 XC7K325T-2FFG900C FPGA
整套 Vivado® Design Suite: Design Edition
Kintex-7 XC7K325T FPGA 节点锁定 & 器件锁定，包含 1 年更新及技术支持

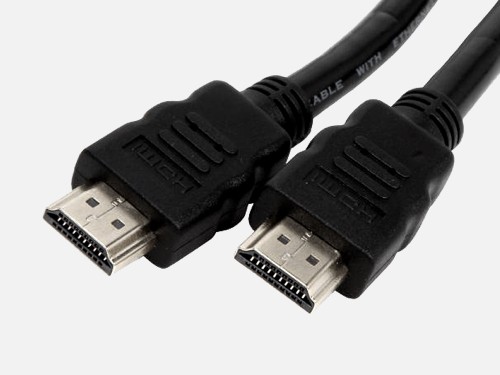

HDMI 电缆

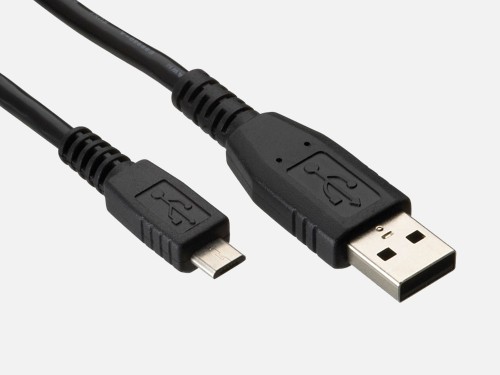

USB Micro 电缆
USB Mini 电缆
电源电线和适配器
合作伙伴
设计工具
| 名称 | 描述 | 许可证类型 |
|---|---|---|
| Vivado Design Suite Design Edition | Xilinx Vivado® Design Suite 是一款以 IP 核及系统为中心的设计环境，这一全新构建的环境具有革新意义，能够显著加速 FPGA 和 SoC 系列器件的设计效率。 | Kintex-7 XC7K325T FPGA 节点锁定 & 器件锁定，包含 1 年更新及技术支持 |
IP 核
| 名称 | 描述 | 许可证类型 |
|---|---|---|
| PCI Express DMA 引擎 (Northwest Logic) | Northwest Logic PCI Express DMA 后端核 | 面向 Northwest Logic DMA 的硬件超时许可通过 AXI DMA 后端接口实现，并仅限于该接口
>> 了解更多 |
| 存储接口生成器 (MIG) | 存储器接口发生器 (MIG) 是一款用于为 Xilinx FPGA 生成存储器控制器和接口的免费软件工具。 | 免费 IP |
