Xilinx Kintex UltraScale+ FPGA KCU116 评估套件
- 价格: $2,995
- 产品编号: EK-U1-KCU116-G
- 交付周期: 2 周
- 器件支持:
产品描述
Kintex® UltraScale+™ FPGA KCU116 评估套件是评估重要 Kintex UltraScale+ 特性的理想选择，特别是 28Gbps 的收发器性能。Kintex UltraScale+ 系列可为 FinFET 节点实现单位功耗性价比的最佳平衡，从而可为高端解决方案提供最低成本的解决方案。
主要性能和优势
- 4 个支持 28Gbps GTY 评估的 zSFP+ 模块
- 高达 32 位的 DDR4
- 包括 FMC、HDMI 和 PMOD 在内的通用原型设计元件
- 符合 PCIe Gen3 x8
- 包含第 3 方 IP 或自定义 IP 的 PCIe Gen4
特色 Xilinx 器件
包含 Kintex UltraScale+ XCKU5P-2FFVB676E FPGA
| 系统逻辑单元 (K) | 475 |
|---|---|
| DSP Slice | 1,824 |
| 存储器 (Mb) | 34.9 |
| GTY 32.75 Gb/s 收发器 | 16 |
| I/0 引脚 | 304 |

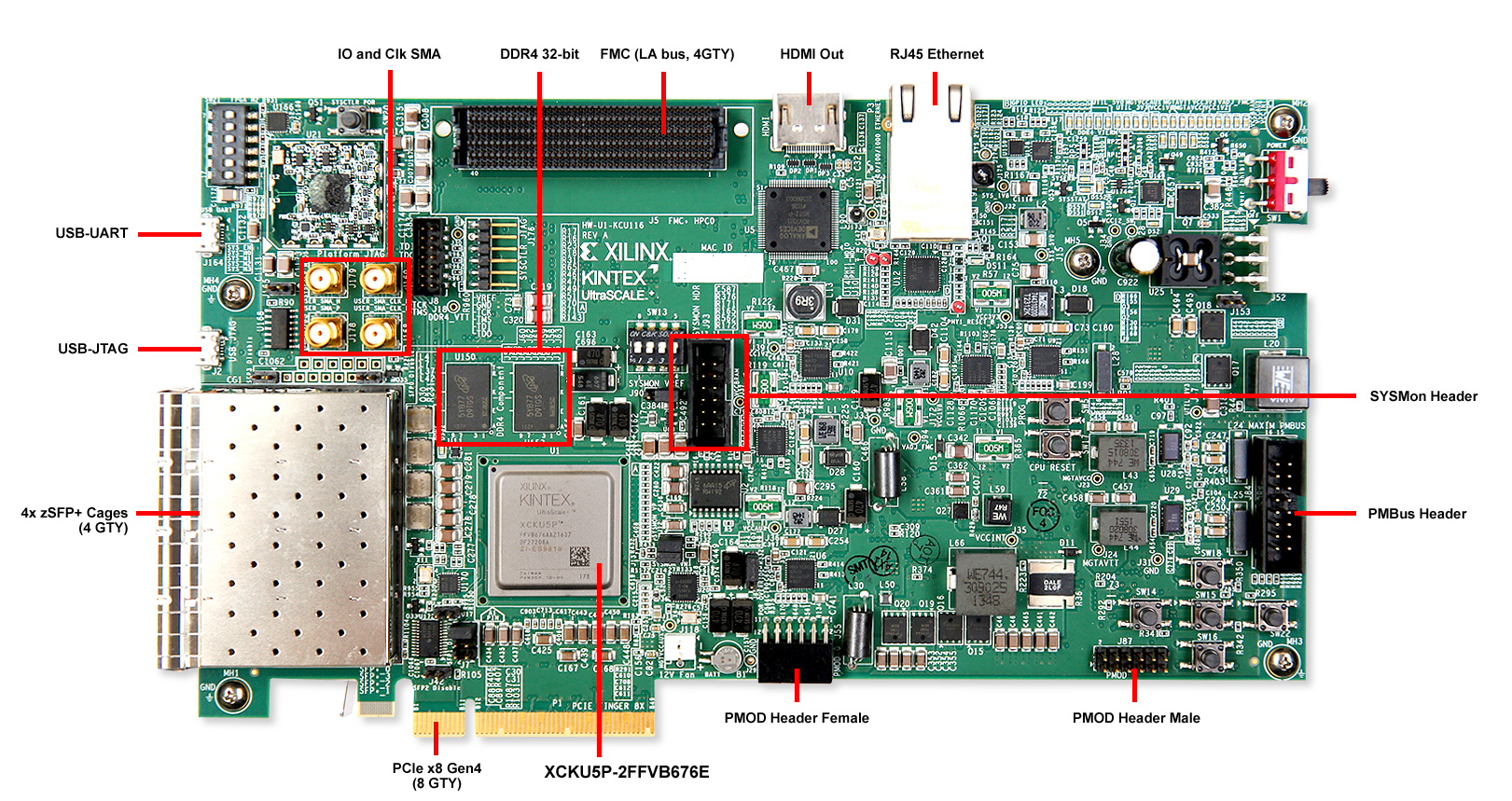

电路板特性
包含 KCU116 评估板
配置
- 板上 JTAG 配置电路通过 USB 实现配置
- 双路 Quad-SPI 闪存提供 2x1 Gb 非易失性存储容量
通信与网络

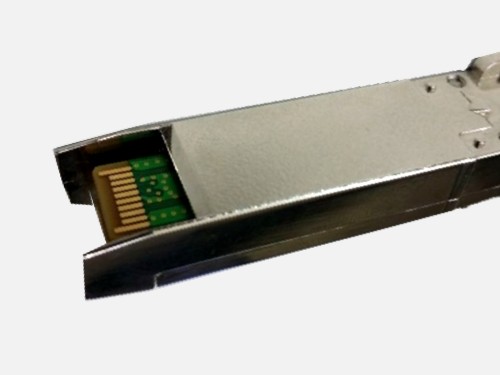

- 4x zSFP+ 模块
- 4x SMAs
- UART 至 USB 的桥接器
- RJ45 以太网连接器，支持 10、100 或 1000 Mb/s SGMII 以太网通信
- 兼容 PCIe Gen3x8 并支持 Gen4
扩展连接器

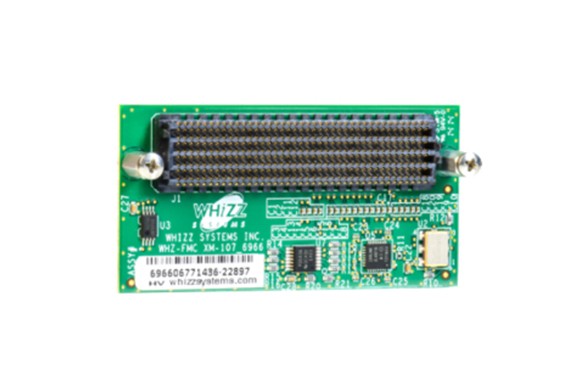

- FMC-HPC (Partial Population) 连接器（4 GTY 收发器、46 个单端或 23 个差分（23 个 LA 对：LA[00:22]）用户定义信号）
- 2x PMOD 插头（1 公、1 母）
控制 & I/O
- 5 个指令按钮
- 4 个 DIP 开关
- PMBUS 及系统控制器
存储器
- 1GB 32-bit DDR4 元件存储 (2X [256 Mb x 16] 器件) 速率为 1333MHz / 2666Mbpsps
- 64MB (512Mb) 四重 SPI 闪存
- Micro-SD 卡插槽
时钟技术
- 双 Si570 时钟芯片（用户与 GT）
- SI5328 抖动衰减精密时钟
- 2x SMA MGT 输入时钟
显示
- HDMI 视频输出
- 8 个 GPIO 用户 LED
功耗
- 12V 插墙式适配器或 ATX
特色 Xilinx 器件
包含 Kintex UltraScale+ XCKU5P-2FFVB676E FPGA
| 系统逻辑单元 (K) | 475 |
|---|---|
| DSP Slice | 1,824 |
| 存储器 (Mb) | 34.9 |
| GTY 32.75 Gb/s 收发器 | 16 |
| I/0 引脚 | 304 |
内含物件

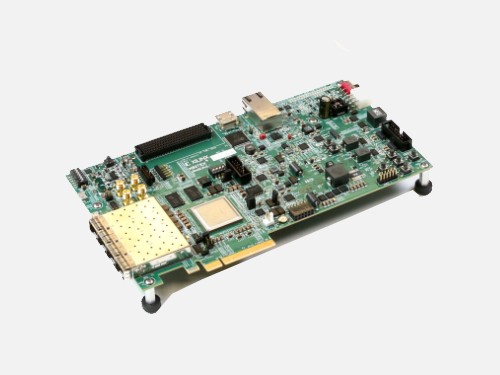

KCU116 评估板
包含 XCKU5P-2FFVB676E FPGA
Vivado® Design Suite: Design Edition 凭证代码
XCKU5P FPGA 节点锁定与设备锁定，更新期为 1 年
USB Micro 电缆
USB Mini 电缆

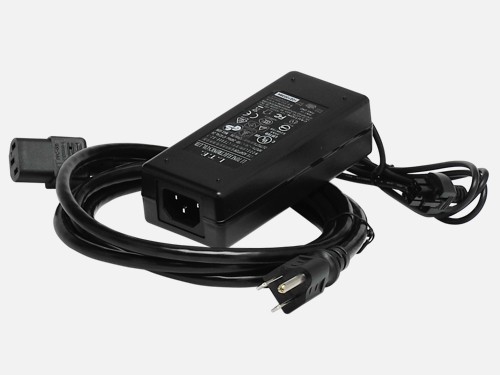

功耗适配器

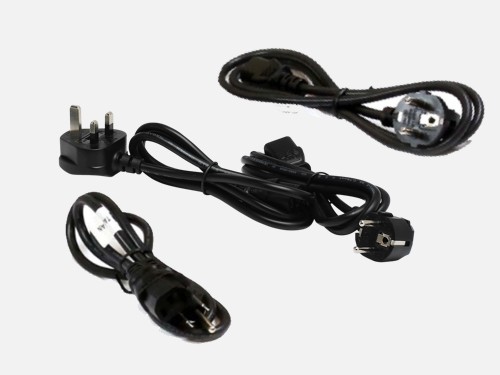

多个电源线
重要合作伙伴
标题
日期
设计工具
| 名称 | 描述 | 许可证类型 |
|---|---|---|
| Vivado Design Suite Design Edition | Xilinx Vivado® Design Suite 是一款以 IP 核及系统为中心的设计环境，这一全新构建的环境具有革新意义，能够显著加速 FPGA 和 SoC 系列器件的设计效率。 | 节点锁定及器件锁定 XCKU5P FPGA，1 年内可升级 |
| 系统控制器用户界面 (SCUI) | SCUI 是一个可帮助用户设计和读取用户时钟、FMC 设计及电源等电路板参数的图形界面。 | 不需要许可证 |
| 电路板接口测试 (BIT) | BIT 可测试所有电路板接口。 | 不需要许可证 |
IP 核
| 名称 | 描述 | 许可证类型 |
|---|---|---|
| 存储接口生成器 (MIG) | 存储器接口发生器 (MIG) 是一款用于为 Xilinx FPGA 生成存储器控制器和接口的免费软件工具。 | 免费 IP |
| 面向 PCI Express (PCIe) Subsystem 的 DMA | 面向 PCI Express® (PCIe) 的 Xilinx LogiCORE™ DMA 可实现高性能、可配置的分散集中 DMA，支持对 PCI Express 3.x 集成型模块的使用。 该 IP 提供 AXI4-MM 或 AXI4-Stream 可选用户接口。 | 免费 IP |
