产品描述
Zynq®-7000 SoC ZC702 评估套件包含硬件、设计工具、IP 核 以及预验证参考设计的所有基本元件，包括可实现完整嵌入式处理平台的目标设计。 随套件提供预验证参考设计和行业标准 FPGA 夹层连接器（FMC），能够利用子卡实现升级和定制。
主要性能和优势
- 使用 Zynq-7000 SoC 对嵌入式应用进行快速原型设计以实现优化
- 硬件、设计工具、IP、以及预验证参考设计
- 演示嵌入式设计，面向视频通道
- 与 1GB DDR3 元件存储连接的高级存储接口
- 实现 USB OTG、UART、IIC、和 CAN 总线的串行连接
- 支持包含 Dual ARM Cortex-A9 核处理器的嵌入式处理
- 使用 10-100-1000 Mbps Ethernet (GMII、 RGMII 和 SGMII) 的开发网络应用
- 使用 HDMI 输出实现视频显示应用
- 扩展 I/O，包含 FPGA Mezzanine Card (FMC) 接口
特色 Xilinx 器件
ROHS 兼容 ZC702 套件，包括 XC7Z020-CLG484-1
| 逻辑单元 (K) | 85 |
|---|---|
| Block RAM (Mb) | 4.9 |
| DSP Slice | 220 |
| 最大 I/O 引脚 | 200 |

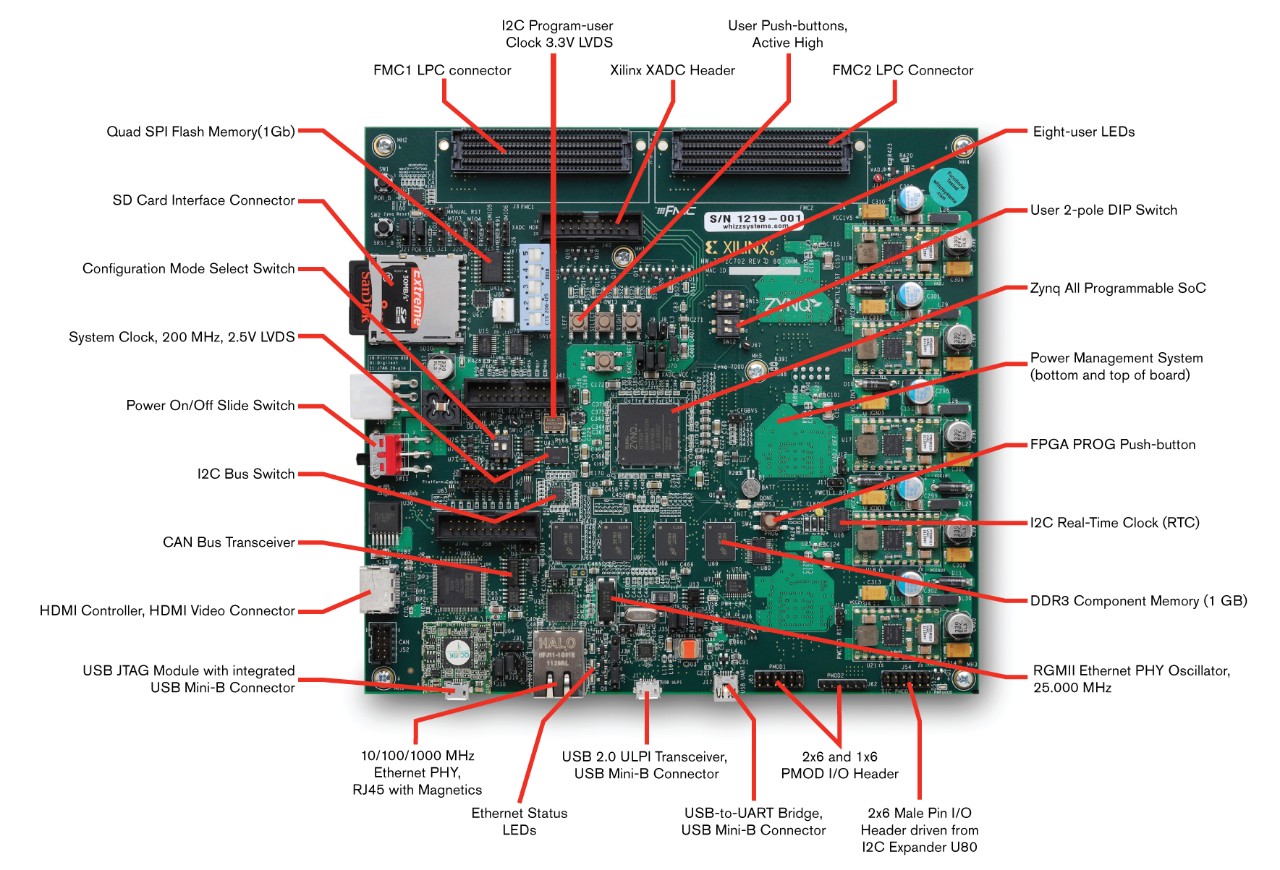

电路板特性
包含 ZC702 基础板
配置
- 板上配置电路
- 16MB 四重 SPI 闪存
- SDIO 卡接口（启动）
- PC4 和 20 引脚 JTAG 端口
视频/显示
- HDMI 视频输出
- 8X LED
功耗
- 12V 插墙式适配器或 ATX
- 具有电压和电流测量功能的电源
存储器
- DDR3 组件存储器 1GB
- 支持 32 位数据宽度
- 16MB 四重 SPI 闪存
- IIC - 1 KB EEPROM
时钟技术
- 200MHz 固定 PL 振荡器（差分 LVDS）
- 156.25MHz（默认）I2C 可编程振荡器（差分 LVDS）
- 33.33MHz 固定 PS 系统振荡器（单端 CMOS）
通信与网络
- Gigabit Ethernet GMII、RGMII 及 SGMII
- USB OTG 1 (PS) - 主机 USB
- IIC 总线头/HUB (PS)
- 支持 CAN 唤醒的 1 CAN (PS)
- USB UART (PS)
控制 & I/O
- 3 个用户按钮
- 2 个用户开关
- 8 个用户 LED
模拟
- XADC 头
扩展连接器
- FMC #1-LPC 连接器（0 个 GTX 收发器，68 个单端或 34 个差分用户定义信号）
- FMC #2-LPC 连接器（0 个 GTX 收发器，68 个单端或 34 个差分用户定义信号）
- IIC HUB/扩展器
- 双重 Pmod（与 LED 共享 8 个 I/O）
- 单个 Pmod（与 PJTAG 共享 4 个 I/O）
特色 Xilinx 器件
ROHS 兼容 ZC702 套件，包括 XC7Z020-CLG484-1
| 逻辑单元 (K) | 85 |
|---|---|
| Block RAM (Mb) | 4.9 |
| DSP Slice | 220 |
| 最大 I/O 引脚 | 200 |
内含物件
ZC702 评估套件
包含 XC7Z020 CLG484 -1 SoC

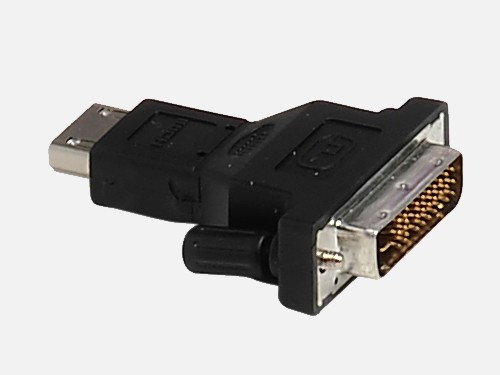

视频适配器

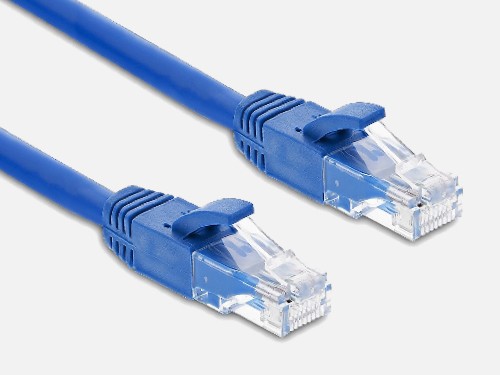

以太网电缆

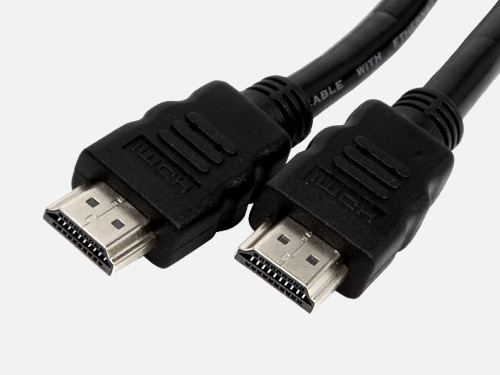

HDMI 线缆

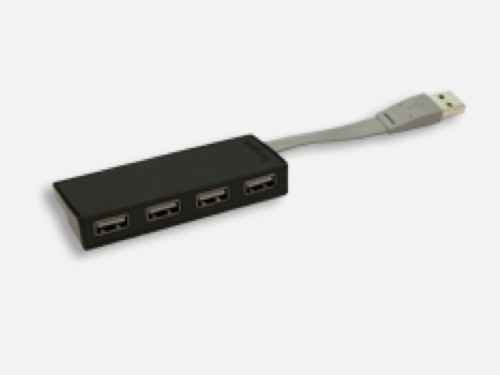

USB 端口
USB Mini 电缆与 USB Micro 电缆

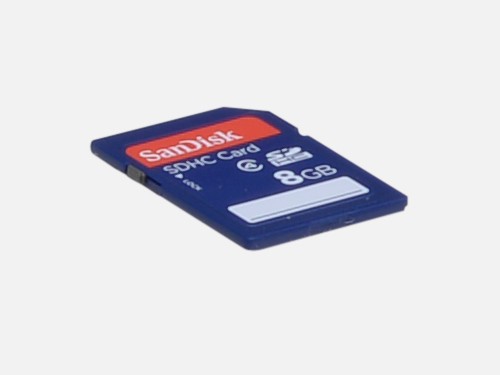

Sandisk 8 GB SD 卡
电源
合作伙伴
设计工具与下载
| 名称 | 说明 | 许可证类型 | 文件 |
|---|---|---|---|
| Vivado Design Suite | Xilinx Vivado® Design Suite 是一款以 IP 核及系统为中心的设计环境，这一全新构建的环境具有革新意义，能够显著加速 FPGA 和 SoC 系列器件的设计效率。 | XCZU7EV MPSoC FPGA 的锁定节点及锁定器件，1 年内可更新 | 下载 Vivado Design Suite |
| Vitis 统一软件平台 | 针对 Xilinx 平台提供全面的嵌入式软件开发、硬件加速及调试工具套件 | 免费 | 下载 Vitis 嵌入式平台 |
| PetaLinux 工具 | 将 Linux 操作系统配置、构建和部署至 Xilinx 平台。 | 免费 | 下载 Petalinux 工具 |
