  3. Xilinx Kintex UltraScale FPGA KCU105 评估套件
点击放大图片

Xilinx Kintex UltraScale FPGA KCU105 评估套件

  • 价格: $2,995
  • 产品编号: EK-U1-KCU105-G
  • 交付周期: 2 Weeks
  • 器件支持:
概述

产品描述

Kintex® UltraScale™ FPGA KCU105 为评估前沿的 Kintex UltraScale FPGA 提供了完美的开发环境。Kintex UltraScale 系列提供面向下一代系统的类似 ASIC 系统级性能、时钟管理和功耗管理，实现价格、性能和功耗的完美平衡。

本套件适合于那些面向中高容量应用的原型，如数据中心、无线基础设施、和其他 DSP 密集型应用程序。

主要性能和优势

  • 使用 Kintex UltraScale FPGA 优化实现快速原型设计应用，以访问以下功能
    • 64-bit DDR4 元件存储
    • 面向 Ethernet 的 Dual SFP+ 屏蔽罩
    • PCIe Gen3x8
    • 2x FPGA FPGA Mezzanine Card (FMC) 接口，实现 I/O 扩展

特色 Xilinx 器件

符合 ROHS 的 KCU105 套件，包括 XCKU040-2FFVA1156E FPGA

系统逻辑单元 (K) 530
DSP Slice 1,920
Block RAM (Mb) 21.1
16.3Gb/s 收发器 20
I/O 引脚 520
Kintex UltraScale 芯片
硬件

电路板特性

包含 Kintex XCKU040-2FFVA1156E FPGA

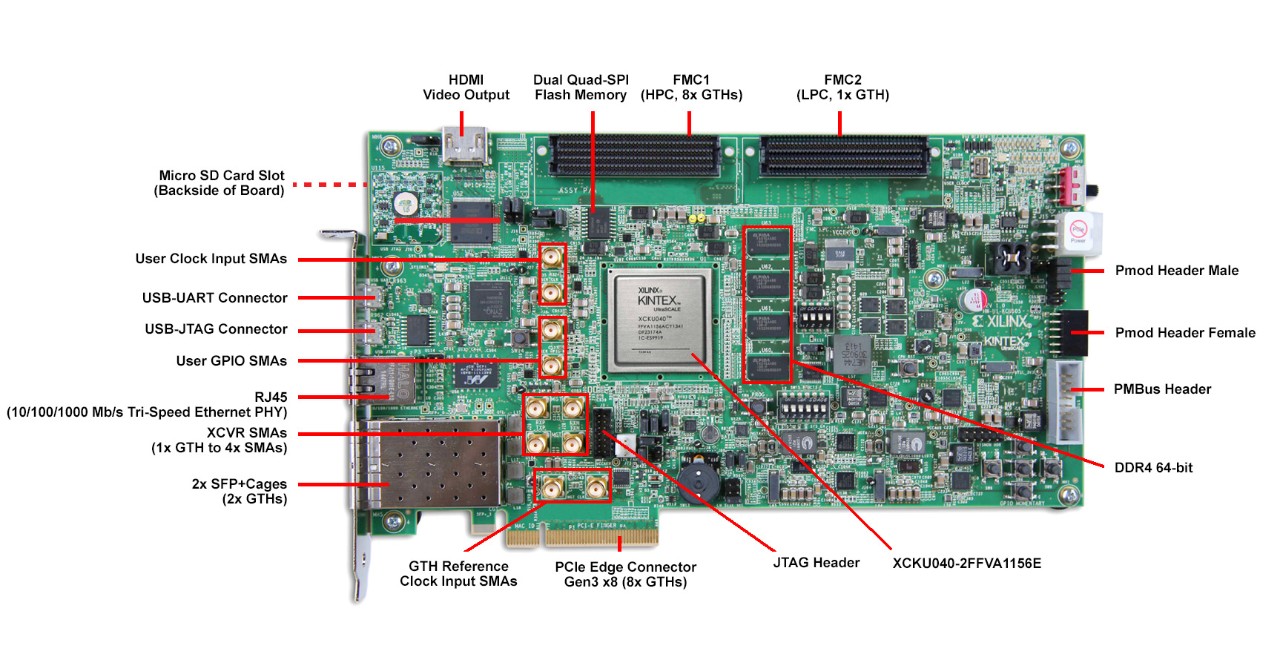

kcu105-board

配置

  • 板上 JTAG 配置电路通过 USB 实现配置
  • JTAG 头与 Xilinx 下载电缆一起使用，如平台电缆 USB II
  • 2 x 256 Mb 非易失性存储容量的四重 SPI 闪存

存储器

  • 2GB DDR4 元件存储 (4X [256 Mb x 16] 器件) 速率为 1200MHz / 2400Mbpsps
  • 64MB (512Mb) 四重 SPI 闪存
  • 8Kb IIC EEPROM
  • Micro SD 卡槽

通信与网络

  • Gigabit Ethernet GMII、RGMII 及 SGMII
  • 2x SFP / SFP+ cage
  • 带有 4 个 SMA 连接器的 GTX 端口（TX 和 RX）
  • UART 至 USB 的桥接器
  • PCI Express x8 边缘连接器

扩展连接器

  • FMC-HPC（部分填充） 连接器（8 个 GTX 收发器，114 个单端或 57 个差分（34 LA 和 24 HA）用户定义信号）
  • FMC-LPC 连接器（1 个 GTX 收发器，68 个单端或 34 个差分用户定义信号）
  • 2x PMOD 数据头
  • IIC

显示

  • HDMI 视频输出
  • 驱动 HDMI 连接器的外部 Phy/codec 器件
  • 8x GPIO 用户 LED

功耗

  • 12V 插墙式适配器或 ATX

时钟技术

  • 8x 可编程时钟
  • 系统时钟, EMC 时钟, 用户时钟, 抖动减弱时钟
  • 2x SMA 输入时钟

控制 & I/O

  • 5 个指令按钮
  • 4 个 DIP 开关
  • 1x 旋转开关
  • Diff Pair I/O (1 SMA pair)

特色 Xilinx 器件

符合 ROHS 的 KCU105 套件，包括 XCKU040-2FFVA1156E FPGA

系统逻辑单元 (K) 530
DSP Slice 1,920
Block RAM (Mb) 21.1
16.3Gb/s 收发器 20
I/O 引脚 520
Kintex UltraScale 芯片

内含物件

KCU105 评估板

Kintex UltraScale XCKU040-2FFVA1156E FPGA

Vivado® Design Suite: Design Edition 凭证代码

XCKU040 FPGA 节点锁定与设备锁定，更新期为 1 年

1x 光纤补丁电缆

1x FMC 环回卡

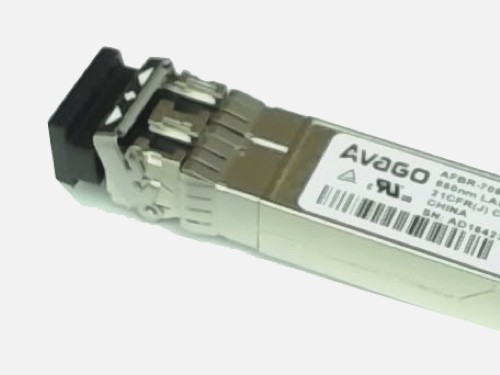

2x 10Gbps SFP+ 模块

技术文档

Filter Documentation

步骤 1：开发板修订

步骤 2 ：工具修订

步骤 3: 显示文档

点击更新搜索结果表
工具 & IP

设计工具

名称 说明 许可证类型
Vivado Design Suite: Design Edition Xilinx Vivado® Design Suite 是一款以 IP 核及系统为中心的设计环境，这一全新构建的环境具有革新意义，能够显著加速 FPGA 和 SoC 系列器件的设计效率。 Kintex- UltraScale KU040 FPGA 节点锁定 & 器件锁定，包含 1 年更新服务

IP 核

名称 说明 许可证类型
PCI Express DMA Bridge 核 Northwest Logic PCIe Expresso DMA Bridge 核 12 小时硬件超时版
>> 了解更多
存储接口生成器 (MIG) 存储器接口发生器 (MIG) 是一款用于为 Xilinx FPGA 生成存储器控制器和接口的免费软件工具。 免费 IP

其他工具、IP 和资源

提供者名称
 产品类别 项目 描述
红帽公司 ( Red Hat ) 操作系统 Fedora Fedora-20 用于 UltraScale TRD
开源 软件工具 TeraTerm 众多终端仿真器之一，用于实现 PC 与评估套件的串行连接。
