重要提示：
该开发套件已停产（根据 PDN 咨询XCN19008），并不再出售。针对该产品的解决方案将不再进行更新，Xilinx 将提供有限支持。
产品描述
Kintex®-7 FPGA KC724 特性描述套件为对板上 Virtex-7 V325T FPGA 的 16 GTX (12.5Gbps) 收发器进行特性描述和评估提供了硬件环境。KC724 可通过 Vivado® 或 ISE® design suite 来评估集成式误码率测试器 (IBERT) 演示。每个 GTX Quad 及其相关参考时钟均从 FPGA 路由至用于连接 Samtec BullsEye 连接器的连接器焊盘。用户可以使用带有 BullsEye 连接器以及 SMA-10 标准连接器的电缆来连接各种评估平台，从背板与光学评估板到高速测试设备不一而足。每个 BullsEye 连接器都会处理一个完整的 GTX Quad、4 个发送/接收对以及 2 个独立的参考时钟，从而可以以最灵活的方式来测试定制应用。
主要性能和优势
- 在 Kintex-7 FPGA 上描述和评估 16 GTX (12.5Gbps) 收发器的硬件环境
- 硬件、设计工具、IP、以及预验证参考设计
- 集成式误码率测试器 (IBERT) 参考设计
- 扩展 I/O， 包含 FPGA Mezzanine Card (FMC) 接口
- BullsEye 连接头支持完整的 GTX Quad，包含 4 个传输/接收对
- System ACE™ SD 控制器
- 为 GTH 收发器和参考时钟提供 4 个 Samtec BullsEye 连接器衬垫
- 2对带有 SMA 连接器的差分 MRCC 输入
特色 Xilinx 器件
包含符合 ROHS 规范的 KC724 套件，包括 XC7K325T-3FFG900E FPGA
| 逻辑单元 | 326,080 |
|---|---|
| DSP Slice | 840 |
| 内存 (Kb) | 16,020 |
| GTX 收发器 | 16 |
| I/0 引脚 | 14.500 |
电路板特性
包含 Kintex-7 KC724 评估板
通信与网络
- 为 GTH 收发器和参考时钟提供 4 个 Samtec BullsEye 连接器衬垫
- 2对带有 SMA 连接器的差分 MRCC 输入
- USB-UART 桥
时钟技术
- 固定 200MHz 2.5V LVDS 振荡器，与多区域时钟输入引脚相连
- SuperClock-2 模块，支持多种频率
显示
- 电源状态 LED
- 通用 DIP 开关、LED、按钮和测试 I/O
扩展连接器
- 3 x VITA 57.1 FPGA 夹层卡(FMC) 高引脚数 (HPC) 连接器
配置
- Digilent USB JTAG 编程端口
存储器
- System ACE™ SD 控制器
控制 & I/O
- I2C 总线
功耗
- 板上数字电源的 PMBus 连接功能
特色 Xilinx 器件
包含符合 ROHS 规范的 KC724 套件，包括 XC7K325T-3FFG900E FPGA
| 逻辑单元 | 326,080 |
|---|---|
| DSP Slice | 840 |
| 内存 (Kb) | 16,020 |
| GTX 收发器 | 16 |
| I/0 引脚 | 14.500 |
内含物件
KC724 评估板
包含 Kintex-7 XC7K325T-3FFG900E FPGA
整套 Vivado® Design Suite: Design Edition
Kintex-7 XC7K325T FPGA 节点锁定 & 器件锁定，包含 1 年更新及技术支持

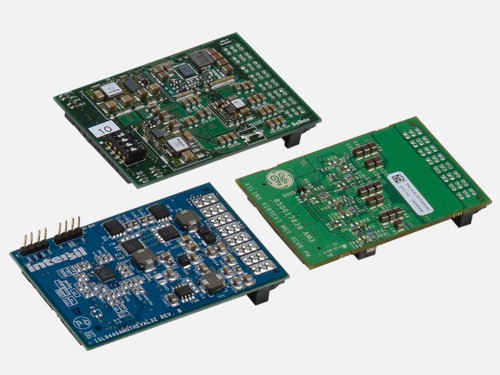

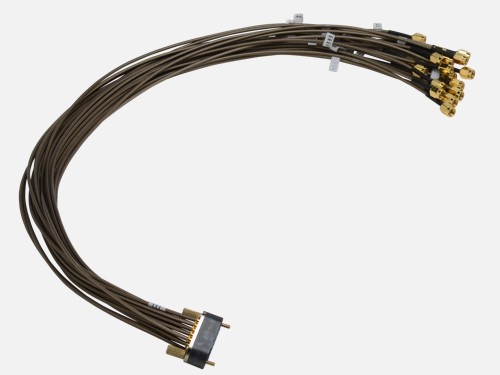

Samtec Bullseye 线缆
10 个标准 SMA
SuperClock-2 模块，支持多种频率
