产品描述
R29 Validation: Virtex®-7 FPGA VC7215 特性描述套件为对板上 Virtex-7 V690T FPGA 的 80 GTH (13.1Gbps) 收发器进行特性描述和评估提供了硬件环境。KC7215 可通过 Vivado design suite 来评估集成式误码率测试器 (IBERT) 演示。每个 GTH Quad 及其相关参考时钟均从 FPGA 路由至用于连接 Samtec BullsEye 连接器的连接器焊盘。用户可以使用带有 BullsEye 连接器以及 SMA-10 标准连接器的电缆来连接各种评估平台，从背板与光学评估板到高速测试设备不一而足。每个 BullsEye 连接器都会处理一个完整的 GTH Quad、4 个发送/接收对以及 2 个独立的参考时钟，从而可以以最灵活的方式来测试定制应用。
主要性能和优势
- 在 Virtex-7 V690T FPGA 上描述和评估 80 GTH (13.1Gbps) 收发器的硬件环境
- 硬件、设计工具、IP、以及预验证参考设计
- 集成式误码率测试器 (IBERT) 参考设计
- System ACE™ SD 控制器
- 扩展 I/O， 包含 3 个 FPGA Mezzanine Card (FMC) 接口
- BullsEye 连接头支持完整的 GTH Quad，包含 4 个传输/接收对
- 为 GTH 收发器和参考时钟提供 20 个 Samtec BullsEye 连接器衬垫
- 2 对带有 SMA 连接器的差分 MRCC 输入
必威体育客户端app 器件
符合 ROHS 规范的 套件，包含 Virtex-7 XC7VX690T-3FFG1927E FPGA
| 逻辑单元 | 693,120 |
|---|---|
| DSP Slice | 3,600 |
| 内存 (Kb) | 52,920 |
| GTH 13.1 Gb/s 收发器 | 80 |
| I/0 引脚 | 1,000 |
电路板特性

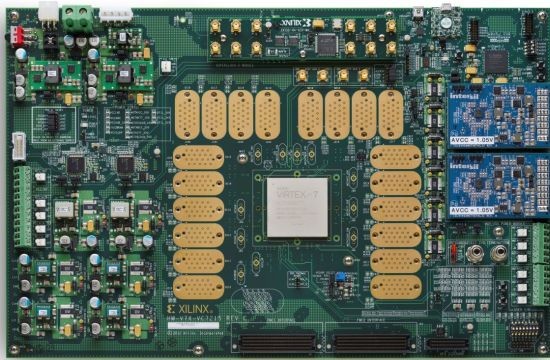

包含VC7215 特性描述开发板
扩展连接器
- 3 x VITA 57.1 FPGA 夹层卡(FMC) 高引脚数 (HPC) 连接器
时钟技术
- 固定 200MHz 2.5V LVDS 振荡器，与多区域时钟输入引脚相连
- SuperClock-2 模块，支持多种频率
通信与网络
- 为 GTH 收发器和参考时钟提供 20 个 Samtec BullsEye 连接器衬垫
- 2对带有 SMA 连接器的差分 MRCC 输入
- USB-UART 桥
显示
- 电源状态 LED
- 通用 DIP 开关、LED、按钮和测试 I/O
配置
- Digilent USB JTAG 编程端口
存储器
- System ACE™ SD 控制器
控制 & I/O
- I2C 总线
功耗
- 板上数字电源的 PMBus 连接功能
特色 Xilinx 器件
符合 ROHS 规范的 套件，包含 Virtex-7 XC7VX690T-3FFG1927E FPGA
| 逻辑单元 | 693,120 |
|---|---|
| DSP Slice | 3,600 |
| 内存 (Kb) | 52,920 |
| GTH 13.1 Gb/s 收发器 | 80 |
| I/0 引脚 | 1,000 |
内含物件

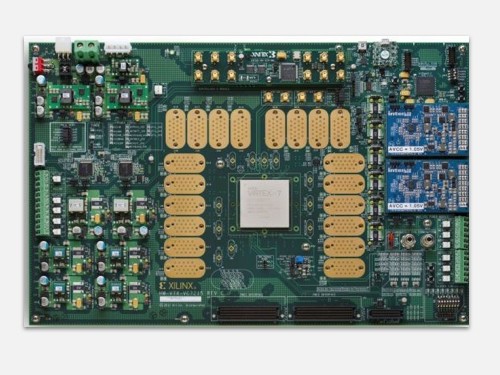

VC7215 评估板
包含 Virtex-7 XC7VX690T-3FFG1927E FPGA
整套 Vivado® Design Suite: Design Edition
Virtex-7 XC7VX690T FPGA 节点锁定 & 器件锁定，包含 1 年更新及技术支持

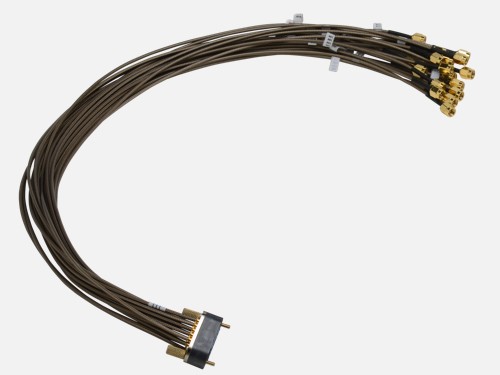

Samtec Bullseye 电缆，包含 10 个标准 SMA
Xilinx FPGA 特性描述套件的 BullsEye 电缆
Superclock-2 模块
支持多种频率

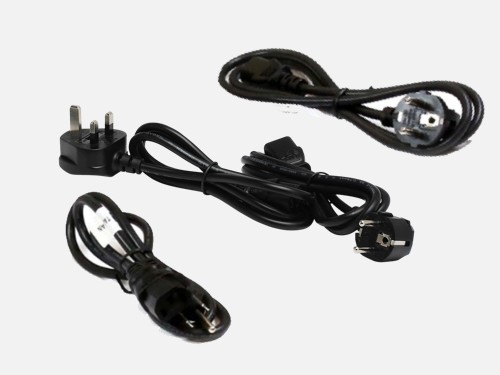

电缆和电源
提供所有必需的电压和功率要求
