Xilinx Virtex UltraScale+ FPGA VCU118 评估套件
by: Xilinx, Inc
Virtex UltraScale+ FPGA VCU118 评估套件为评估前沿的 Virtex UltraScale+ FPGA 提供了完美的开发环境。
概述
产品描述
Virtex® UltraScale+™ FPGA VCU118 评估套件为评估前沿的 Virtex UltraScale+ FPGA 提供了完美的开发环境。Virtex UltraScale+ 器件在 FinFET 节点提供最高性能与集成功能，其中包括最高串行 I/O 和处理带宽，以及最高片上内存密度。
此套件是诸多原型应用的完美选择：1+ Tb/s 网络和数据中心到全面集成的雷达/警示系统。
主要性能和优势
- Dual 80-bit DDR4 元件存储
- RLDRAM3 (2x36-bit) 内存
- Dual QSFP28 接口
- PCIe Gen3 x16 (VCCINT = 0.85V)
- VITA 57.4 FMC+ 接口
- VITA 57.1 FMC 接口
- Samtec FireFly 接口
特色 Xilinx 器件
包含 VCU118 XCVU9P-L2FLGA2104E FPGA
| 系统逻辑单元 (K) | 2,586 |
|---|---|
| DSP Slice | 6,840 |
| 内存 (Mb) | 345.9 |
| GTY 32.75 Gb/s 收发器 | 120 |
| I/0 | 832 |
产品信息

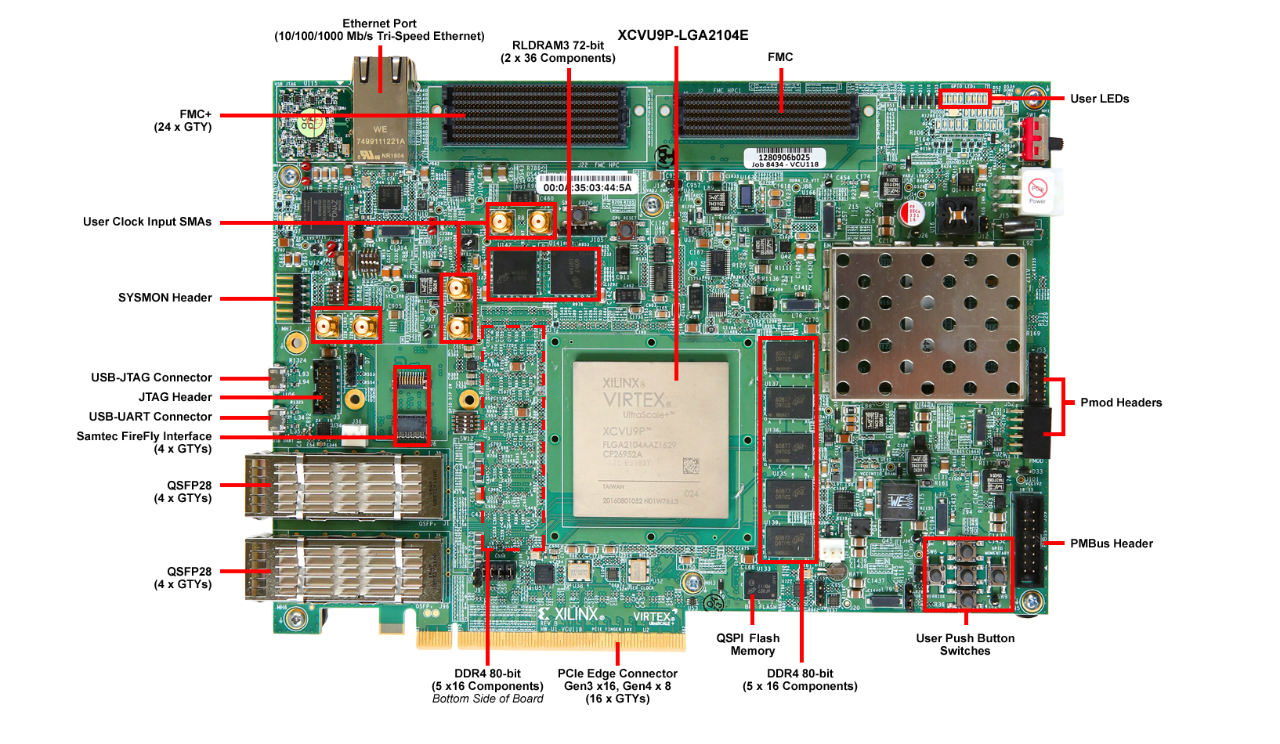

开发板特性
包含 Virtex® UltraScale+™ XCVU9P-L2FLGA2104E FPGA
配置
- 板上 JTAG 配置电路通过 USB 实现配置
- JTAG 头与 Xilinx 下载电缆一起使用，如平台电缆 USB II
- QSPI flash 存储器
通信与网络
- 10/100/1000 Mbps Ethernet (SGMII)
- Dual 4x28Gbps QSFP28 屏蔽罩
- Samtec FireFly 4x28Gbps 接口
- 支持 mico-B USB 接插件的双路 USB 至 UART 桥接器
- RJ45 以太网接插件
- PCI Express 端点 Gen3 x 16
扩展连接器
- FMC+ HSPC 连接器 (24 – 28Gbps GTY 收发器、 80 个差分用户定义对)
- FMC HPC1 连接器 (58 个差分用户定义对)
- PMOD 头
- IIC
控制 & I/O
- 个用户按钮开关 (x5)
- 用户 DIP 开关 (4-位)
- 面向电源、时钟、SD 卡和 I2C 总线切换的 PMBUS 及系统控制器 MSP430
存储器
- 两个 4 GB DDR4 组件存储器接口（每个 5 个 [256 Mb x 16] 器件）
- 4 MB RLD3 组件存储器接口（每个 5 个 [256 Mb x 16] 器件）IIC EEPROM：8Kb
- 微型安全数字 (SD) 接插件 1Gb Quad SPI Flash
时钟技术
- SI5335A 4 通道时钟生成器
- Si570 IIC 可编程 LVDS 时钟生成器
- SI5328C 时钟乘法器与抖动衰减器
- 2 个 SMA MGT 参考时钟输入
- 1 个 SMA 用户时钟输入
显示
- 用户 & 状态 LED
功耗
- 12V 插墙式适配器或 ATX
附件
VCU118 评估板
包含 Virtex UltraScale+ XCVU9P-L2FLGA2104E FPGA
Vivado® Design Suite: Design Edition 凭证代码
XCVU9P FPGA 节点锁定与设备锁定，更新期为 1 年
电源电线和适配器
USB Micro 电缆
ATX PCIe Minifit Jr 电源适配器
Samtec FireFly 环回电缆
资源
设计
| 名称 | 描述 | 许可证类型 |
|---|---|---|
| Vivado® Design Suite: Design Edition 优惠券代码 | Xilinx Vivado® Design Suite 是一款以 IP 核及系统为中心的设计环境，这一全新构建的环境具有革新意义，能够显著加速 FPGA 和 SoC 系列器件的设计效率。 | XCVU9P FPGA 节点锁定与设备锁定，更新期为 1 年 |
IP 核
| 名称 | 描述 | 许可证类型 |
|---|---|---|
| 存储接口生成器 (MIG) | 存储器接口发生器 (MIG) 是一款用于为 Xilinx FPGA 生成存储器控制器和接口的免费软件工具。 | 免费 IP |
