Xilinx Kintex UltraScale FPGA KCU1250 特征描述套件

  • 价格: $7,495
  • 产品编号: CK-U1-KCU1250-G
  • 交付周期: 2 weeks
  • 器件支持:
简介

产品描述

KCU1250 功能描述套件可为您提供评估 UltraScaleTM XCKU040-FFVA1156 FPGA 上可用 20 GTH 16.3Gbps 收发器所需的一切功能。同时访问集成式误码率测试器 (IBERT) 演示和 Vivado® 设计套件,能够实现对业界领先 GTH 收发器的快速评估。每个 GTH Quad 及其相关参考时钟均从 FPGA 路由至 BullsEye 连接器焊盘。它可连接各种评估平台,从背板与光学评估板到高速测试设备不一而足。


主要性能和优势

  • 对 UltraScale XCKU040-2FFVA1156E FPGA 上的 GTH 收发器进行功能描述和评估的硬件环境。
  • 硬件、设计工具、IP、以及预验证参考设计
  • 集成式误码率测试器 (IBERT) 参考设计
  • BullsEye 连接头支持完整的 GTH Quad,包含 4 个传输/接收对
  • 为 GTH 收发器和参考时钟提供 5 个 Samtec BullsEye 连接器衬垫
  • 两对差分 MRCC 输入,带有 SMA 连接器扩展 I/O 以及 3 个 FPGA 夹层卡 (FMC) 接口

特色 Xilinx 器件

包含符合 ROHS 的 XCKU040-2FFVA1156E FPGA 和 Dilgilent USB JTAG 编程端口

系统逻辑单元 (K) 530
DSP Slice 1,920
Block RAM (Mb) 21.1
16.3Gb/s 收发器 20
I/0 引脚 520
kintex-ultrascale-bk-chip
硬件

电路板特性

包含 Kintex UltraScale KCU1250 功能描述开发板

ck-u1-kcu1250-g

通信与网络

  • 五个 Samtec BullsEye 连接器焊盘,用于连接至 20 个 GTH 收发器及其关联的参考时钟
  • 2对带有 SMA 连接器的差分 MRCC 输入
  • USB-UART 桥

时钟技术

  • 固定 200MHz 2.5V LVDS 振荡器,与多区域时钟输入引脚相连
  • SuperClock-2 模块,支持多种频率

显示

  • 电源状态 LED
  • 通用 DIP 开关、LED、按钮和测试 I/O

扩展连接器

  • 3 x VITA 57.1 FPGA 夹层卡(FMC) 高引脚数 (HPC) 连接器

存储器

  • SD 控制器

功耗

  • 板上数字电源的 PMBus 连接功能

控制 & I/O

  • I2C 总线

特色 Xilinx 器件

包含符合 ROHS 的 XCKU040-2FFVA1156E FPGA 和 Dilgilent USB JTAG 编程端口

系统逻辑单元 (K) 530
DSP Slice 1,920
Block RAM (Mb) 21.1
16.3Gb/s 收发器 20
I/0 引脚 520
kintex-ultrascale-bk-chip

内含物件

Kintex UltraScale 特征描述套件

包含 XCKU040-2FFVA1156E FPGA

Vivado® Design Suite: Design Edition 凭证代码

XCKU040 FPGA 节点锁定与设备锁定,更新期为 1 年

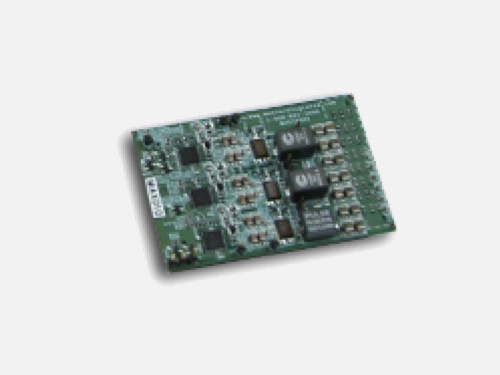

SuperClock-2 可编程时钟模块

Samtec BullsEye 电缆 : HDR-155805-01-BEYE

将最终用户系统连接到 FPGA 的 GTH 收发器和参考时钟

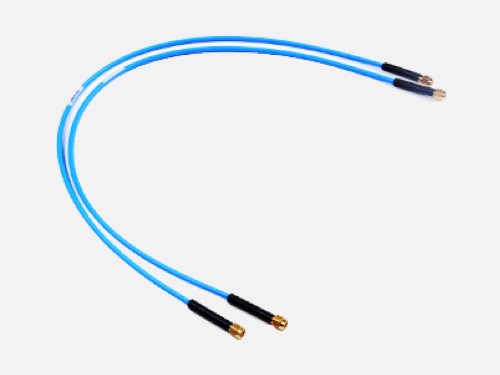

x SMA 电缆

Micro USB 电缆

满足 UltraScale FPGA GTH 收发器的所有功耗要求

USB Mini 电缆

功耗适配器

电源线

MGT 电源模块

技术文档

Filter Documentation

步骤 1:开发板修订

步骤 2 :工具修订

步骤 3: 显示文档

点击更新搜索结果表
工具 & IP

设计工具

名称 描述 许可证类型
Vivado Design Suite Design Edition Xilinx Vivado® Design Suite 是一款以 IP 核及系统为中心的设计环境,这一全新构建的环境具有革新意义,能够显著加速 FPGA 和 SoC 系列器件的设计效率。
XCKU040 FPGA 节点锁定与设备锁定,更新期为 1 年
