  3. Xilinx Virtex UltraScale FPGA VCU1287 特性描述套件
点击放大图片

Xilinx Virtex UltraScale FPGA VCU1287 特性描述套件

  • 状态: Available
  • 价格: $12,995
  • 产品编号: CK-U1-VCU1287-G
  • 交付周期: 2 weeks
  • 器件支持:
概述

产品描述

VCU1287 功能描述套件可为您提供描述和评估 Virtex® UltraScale™ XCVU095-FFVB2104E FPGA 上可用 32 GTH (16Gbps) 和 32 GTY (30Gbps) 收发器所需的一切功能。每个 GTH 与 GTY Quad 及其相关参考时钟均从 FPGA 路由至 SMA 及 Samtec BullsEye 连接器。 BullsEye 连接器可连接各种评估平台，从背板与光学评估板到高速测试设备不一而足。每个 BullsEye 连接器都会处理一个完整的 GTH 或 GTY Quad、4 个发送/接收对，从而实现以最灵活的方式来测试定制应用。了解更多信息，查看套件所含配件。

主要性能和优势

  • 为定性评估 Virtex® UltraScale™ XCVU095-FFVB2104E FPGA 板上 GTH 和 GTY 收发器提供了硬件环境
  • 硬件、设计工具、IP、以及预验证参考设计
  • 集成式误码率测试器 (IBERT) 参考设计
  • BullsEye 连接头支持完整的 Quad，包含 4 个传输/接收对
  • 为 GTH & GTY 收发器和参考时钟和背板模拟连接器提供 14 个 Samtec BullsEye 连接器焊盘
  • 两对差分 MRCC 输入，带有 SMA 连接器扩展 I/O 以及 3 个 FPGA 夹层卡 (FMC) 接口

特色 Xilinx 器件

包含 Virtex UltraScale XCVU095-FFVB2104E FPGA

系统逻辑单元 (K) 1,176
DSP Slice 768
内存 (Mb) 60.8
GTH 16.3 Gb/s 收发器 32
I/0 引脚 832
virtex-ultrascale-bk-chip
硬件

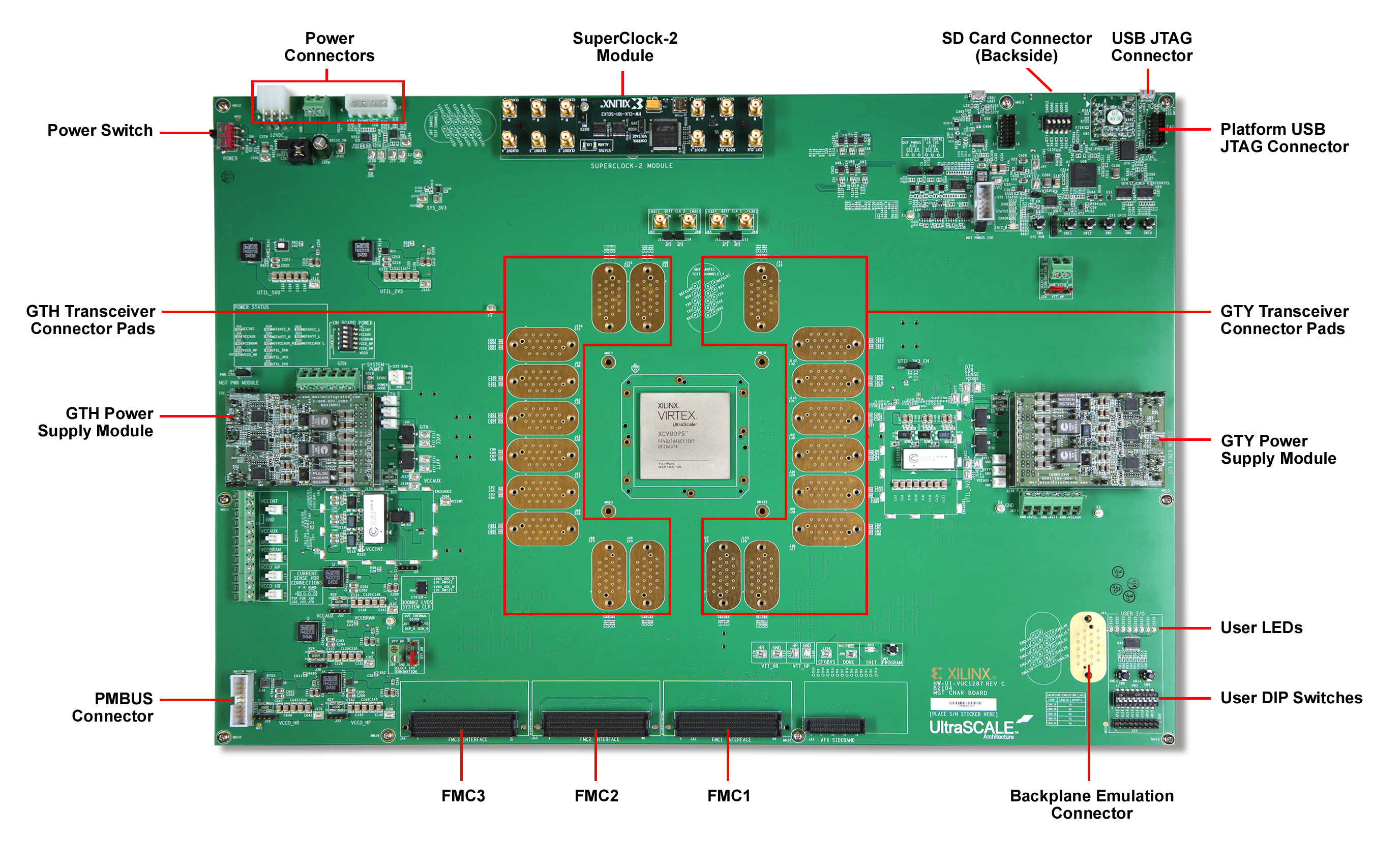

电路板特性

包含 VCU1287 特性描述套件

ck-u1-vcu1287g-callouts

特色 Xilinx 器件

包含 Virtex UltraScale XCVU095-FFVB2104E FPGA

系统逻辑单元 (K) 1,176
DSP Slice 768
内存 (Mb) 60.8
GTH 16.3 Gb/s 收发器 32
I/0 引脚 832
virtex-ultrascale-bk-chip

内含物件

VCU1287 特性描述开发板

包含 Virtex UltraScale XCVU095-FFVB2104E FPGA

Vivado® Design Suite 完整套件Design Edition

Virtex UltraScale XCVU095-FFVB2104E FPGA 器件锁定

Samtec Bullseye 线缆

面向 Xilinx FPGA 特性描述套件

Mini USB 线缆

Micro USB 电缆

电源线

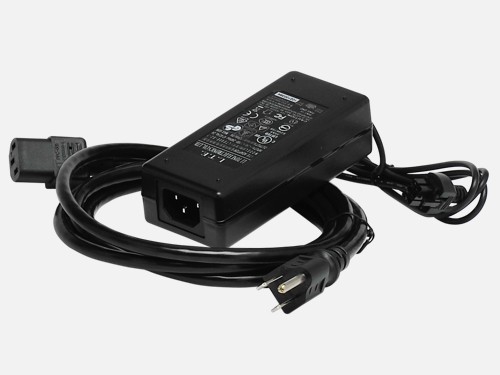

功耗适配器

通过 SuperClock-2 接口提供板上 GT 参考时钟生成

技术文档

Filter Documentation

步骤 1：开发板修订

步骤 2 ：工具修订

步骤 3: 显示文档

点击更新搜索结果表
工具 & IP

设计工具

名称 说明 许可证类型
Vivado Design Suite Design Edition Xilinx Vivado® Design Suite 是一款以 IP 核及系统为中心的设计环境，这一全新构建的环境具有革新意义，能够显著加速 FPGA 和 SoC 系列器件的设计效率。 Virtex UltraScale XCVU095-FFVB2104E FPGA 节点锁定 & 器件锁定
