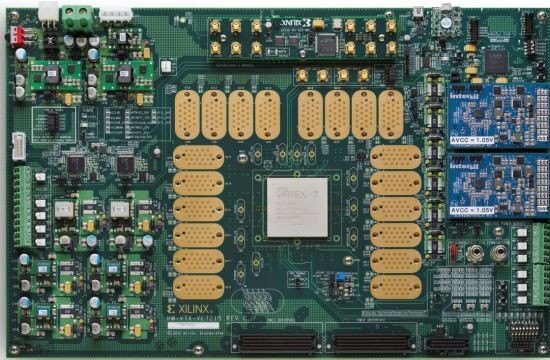

Xilinx Virtex-7 FPGA VC7215 特性描述套件

by: Xilinx, Inc

Virtex®-7 FPGA VC7215 特性描述套件为对板上 Virtex-7 V690T FPGA 的 80 GTH (13.1Gbps) 收发器进行特性描述和评估提供了硬件环境。

  • 价格: $17,994.00
  • 产品编号: CK-V7-VC7215-G
  • 交付周期: 2 周
  • 器件支持:
    • Virtex-7
Buy

概述

产品描述

Virtex®-7 FPGA VC7215 特性描述套件为对板上 Virtex-7 V690T FPGA 的 80 GTH (13.1Gbps) 收发器进行特性描述和评估提供了硬件环境。KC7215 可通过 Vivado design suite 来评估集成式误码率测试器 (IBERT) 演示。每个 GTH Quad 及其相关参考时钟均从 FPGA 路由至用于连接 Samtec BullsEye 连接器的连接器焊盘。用户可以使用带有 BullsEye 连接器以及 SMA-10 标准连接器的电缆来连接各种评估平台，从背板与光学评估板到高速测试设备不一而足。每个 BullsEye 连接器都会处理一个完整的 GTH Quad、4 个发送/接收对以及 2 个独立的参考时钟，从而可以以最灵活的方式来测试定制应用。

主要性能和优势

  • 在 Virtex-7 V690T FPGA 上描述和评估 80 GTH (13.1Gbps) 收发器的硬件环境
  • 硬件、设计工具、IP、以及预验证参考设计
  • 集成式误码率测试器 (IBERT) 参考设计
  • System ACE™ SD 控制器
  • 扩展 I/O， 包含 3 个 FPGA Mezzanine Card (FMC) 接口
  • BullsEye 连接头支持完整的 GTH Quad，包含 4 个传输/接收对
  • 为 GTH 收发器和参考时钟提供 20 个 Samtec BullsEye 连接器衬垫
  • 2 对带有 SMA 连接器的差分 MRCC 输入

必威体育客户端app 器件

符合 ROHS 规范的 套件，包含 Virtex-7 XC7VX690T-3FFG1927E FPGA

逻辑单元 693,120
DSP Slice 3,600
内存 (Kb) 52,920
GTH 13.1 Gb/s 收发器 80
I/0 引脚 1,000
virtex-7-bk-chip

产品信息

规格

开发板特性

包含VC7215 特性描述开发板

ck-v7-vc7215-g-hardware-kit

扩展连接器

  • 3 x VITA 57.1 FPGA 夹层卡(FMC) 高引脚数 (HPC) 连接器

时钟技术

  • 固定 200MHz 2.5V LVDS 振荡器，与多区域时钟输入引脚相连
  • SuperClock-2 模块，支持多种频率

通信与网络

  • 为 GTH 收发器和参考时钟提供 20 个 Samtec BullsEye 连接器衬垫
  • 2对带有 SMA 连接器的差分 MRCC 输入
  • USB-UART 桥

显示

  • 电源状态 LED
  • 通用 DIP 开关、LED、按钮和测试 I/O

配置

  • Digilent USB JTAG 编程端口

存储器

  • System ACE™ SD 控制器

控制 & I/O

  • I2C 总线

功耗

  • 板上数字电源的 PMBus 连接功能
附件

附件

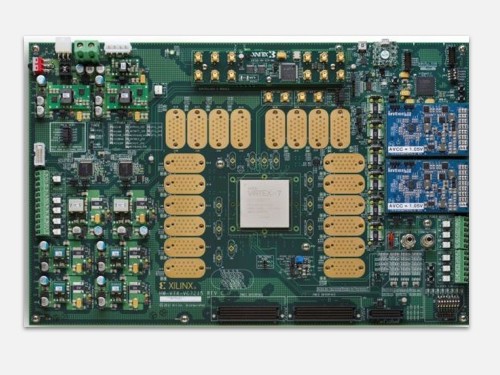

VC7215 评估板

包含 Virtex-7 XC7VX690T-3FFG1927E FPGA

整套 Vivado® Design Suite: Design Edition

Virtex-7 XC7VX690T FPGA 节点锁定 & 器件锁定，包含 1 年更新及技术支持

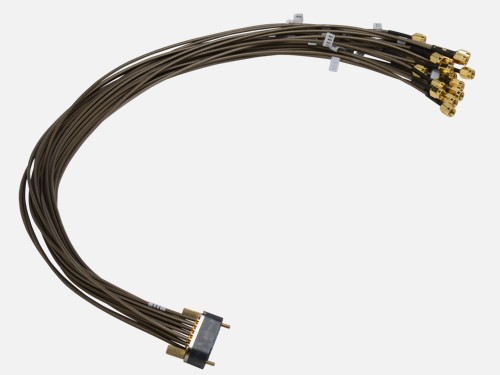

Samtec Bullseye 电缆，包含 10 个标准 SMA

Xilinx FPGA 特性描述套件的 BullsEye 电缆

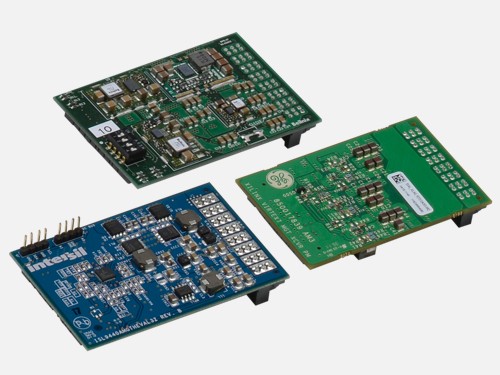

Superclock-2 模块

支持多种频率

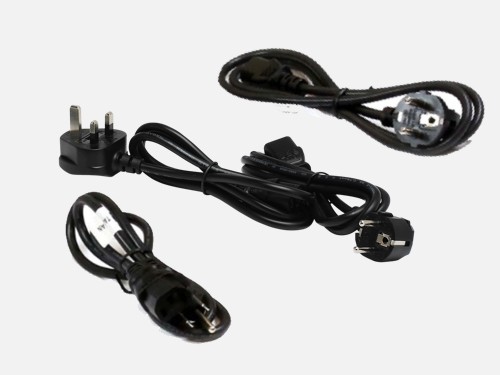

电缆和电源

提供所有必需的电压和功率要求

资源

技术文档

Filter Documentation

步骤 1：开发板修订

步骤 2 ：工具修订

步骤 3: 显示文档

点击更新搜索结果表
工具 & IP

设计工具

名称 描述 许可证类型
Vivado Design Suite Design Edition Xilinx Vivado® Design Suite 是一款以 IP 核及系统为中心的设计环境，这一全新构建的环境具有革新意义，能够显著加速 FPGA 和 SoC 系列器件的设计效率。 Virtex-7 XC7VX690T FPGA 节点锁定 & 器件锁定，包含 1 年更新及技术支持
培训 & 支持

培训

技术支持
