Xilinx Virtex-7 FPGA VC7222 特性描述套件
by: Xilinx, Inc
套件为 Virtex-7 XC7VH580T-G2HCG1155E FPGA 上的 GTH 和 GTZ 收发器进行特性描述和评估提供了硬件环境。
概述
产品描述
套件为 Virtex-7 XC7VH580T-G2HCG1155E FPGA 上的 GTH 和 GTZ 收发器进行特性描述和评估提供了硬件环境;同时允许通过 Vivado® design suite 来评估集成式误码率测试器 (IBERT) 演示。 每个 GTH 与 GTZ Quad 及其相关参考时钟均从 FPGA 路由至 SMA 及 Samtec BullsEye 连接器。 用户可以使用带有 BullsEye 连接器以及 SMA- 标准连接器的电缆来连接各种评估平台，从背板与光学评估板到高速测试设备不一而足。每个 BullsEye 连接器都会处理一个完整的 GTH 或 GTZ Quad、4 个发送/接收对，从而实现以最灵活的方式来测试定制应用。了解更多信息，查看套件所含配件。
主要性能和优势
- 对 Virtex-7 VH580T FPGA 的 GTH 和 GTZ 收发器进行特性描述和评估
- 硬件、设计工具、IP、以及预验证参考设计
- 集成式误码率测试器 (IBERT) 参考设计
- System ACE™ SD 控制器
- 扩展 I/O，包含 2 个 FPGA Mezzanine Card (FMC) 接口
- BullsEye 连接头支持完整的 GTH 或 GTZ Quad，包含 4 个传输/接收对
- 为 GTH 收发器和参考时钟提供 6 个 Samtec BullsEye 连接器衬垫
- 为 GTZ 收发器和参考时钟提供 2 个 Samtec BullsEye 连接器衬垫
- 2对带有 SMA 连接器的差分 MRCC 输入
特色 Xilinx 器件
符合 ROHS 规范的套件，包含 XC7VH580T-G2HCG1155E FPGA
| 逻辑单元 | 580,480 |
|---|---|
| DSP Slice | 1,680 |
| 内存 (Kb) | 33,840 |
| GTY 13.1 Gb/s 收发器 | 48 |
| I/0 引脚 | 600 |
产品信息
开发板特性

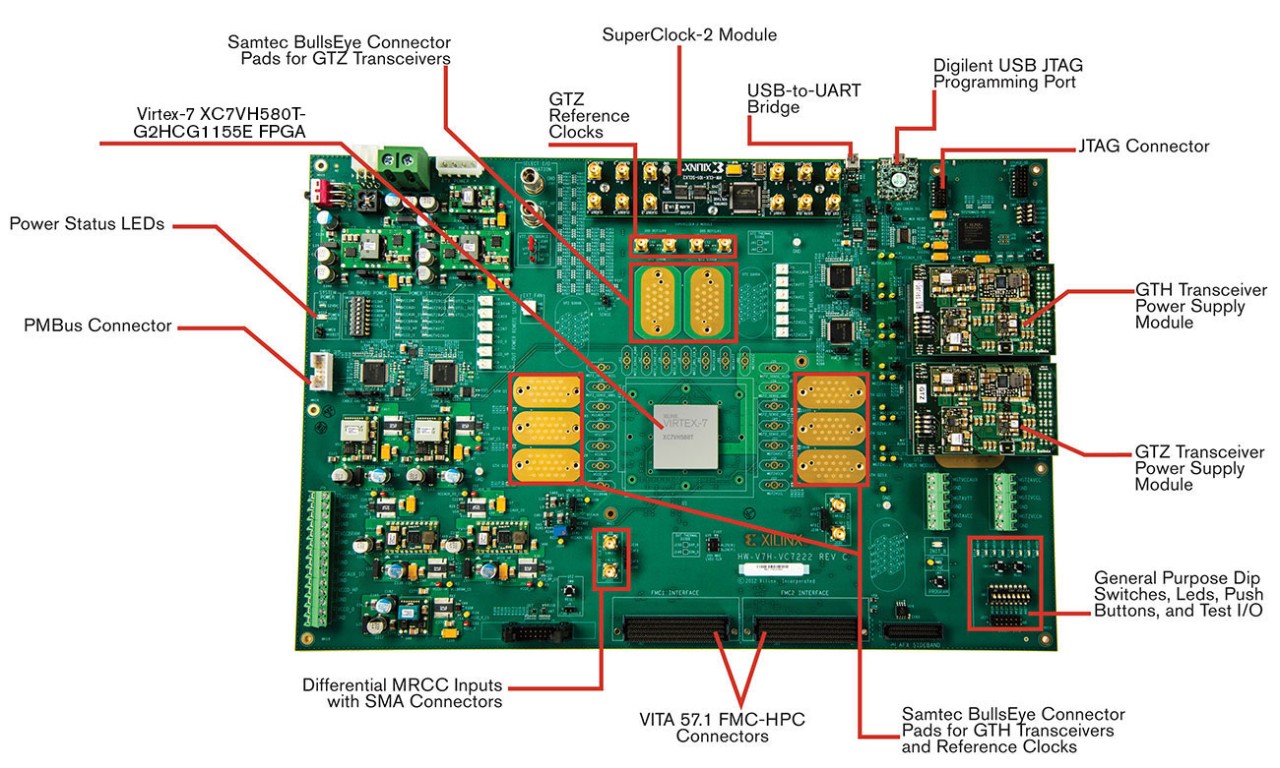

包含 VC7222 特性描述电路板
通信与网络
- 为 GTH 收发器和参考时钟提供 6 个 Samtec BullsEye 连接器衬垫
- 为 GTZ 收发器和参考时钟提供 2 个 Samtec BullsEye 连接器衬垫
- 2对带有 SMA 连接器的差分 MRCC 输入
- USB-UART 桥
时钟技术
- 固定 200MHz 2.5V LVDS 振荡器，与多区域时钟输入引脚相连
- SuperClock-2 模块，支持多种频率
显示
- 电源状态 LED
- 通用 DIP 开关、LED、按钮和测试 I/O
扩展连接器
- 2 x VITA 57.1 FPGA 夹层卡(FMC) 高引脚数 (HPC) 连接器
配置
- Digilent USB JTAG 编程端口
存储器
- System ACE™ SD 控制器
控制 & I/O
- I2C 总线
功耗
- 板上数字电源的 PMBus 连接功能
附件
VC7222 评估板
包含 Virtex-7 XC7VH580T-G2HCG1155E FPGA
整套 Vivado® Design Suite: Design Edition
Virtex-7 XC7VH580T FPGA 节点锁定 & 器件锁定，包含 1 年更新及技术支持
Samtec Bullseye 电缆，包含 10 个标准 SMA
Xilinx FPGA 特性描述套件的 BullsEye 电缆

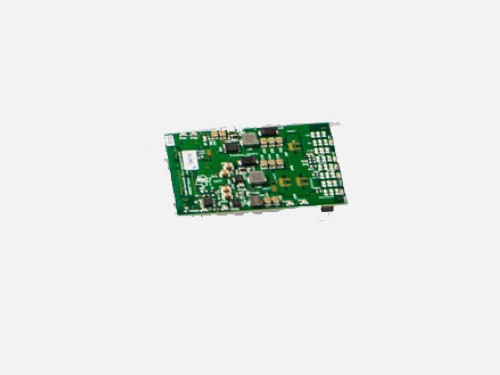

SuperClock-2 模块，支持多种频率

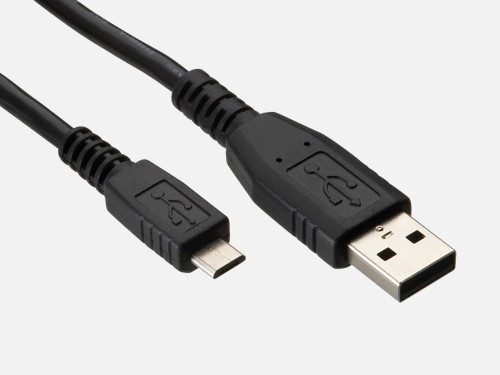

Micro USB 电缆
功耗适配器
资源
标题
日期
设计工具
| 名称 | 描述 | 许可证类型 |
|---|---|---|
| Vivado Design Suite Design Edition | Xilinx Vivado® Design Suite 是一款以 IP 核及系统为中心的设计环境，这一全新构建的环境具有革新意义，能够显著加速 FPGA 和 SoC 系列器件的设计效率。 | Virtex-7 XC7VH580T-G2HCG1155E FPGA 节点锁定 & 器件锁定，包含 1 年更新及技术支持 |
