Virtex-6 FPGA 广播连接功能套件

  • 状态: Discontinued
  • 产品编号: DK-V6-BCCN-G
  • 器件支持:
概述

重要提示

该开发套件已停产(根据 PDN 咨询XCN19008),并不再出售。针对该产品的解决方案将不再进行更新,Xilinx 将提供有限支持。

产品描述

快速评估 SD/HD/3G-SDI、AES3 音频和其他接口,并将其集成到新一代广播设计中。 Virtex®-6 FPGA 广播连接功能套件完美整合了 Virtex-6 FPGA 系列、IP 构建块、设计工具、参考设计和串行数字/音频开发板的高性能。Virtex-6 FPGA 广播连接功能套件是专为满足广播市场对更高带宽、更低抖动性能和更低功耗快速发展的需求而开发,其包括一个串行数字音频/视频连接功能 FPGA 夹层卡 (FMC)。


主要性能和优势

  • 硬件、设计工具、 IP、以及预验证参考设计
  • 通过 PCIe Gen2x4、Gen1x8、1 SFP、 1 SMA Pair 和 UART 实现串行连接功能
  • 支持包含 MicroBlaze、soft 32bit RISC 的嵌入式处理
  • 10/100/1000 三速以太网(RJ-45)
  • DDR3 SO-DIMM(512 MB)
  • 扩展 I/O,包含 FPGA Mezzanine Card (FMC) 接口

必威体育客户端app 特色器件

包含 Virtex-6 LX240T FPGA

逻辑单元 241,152
内存 (Kb) 14,976
DSP slice 3,650
最大收发器 (GTX) 24
最大用户 I/O 720
virtex-6-bk-chip
硬件

电路板特性

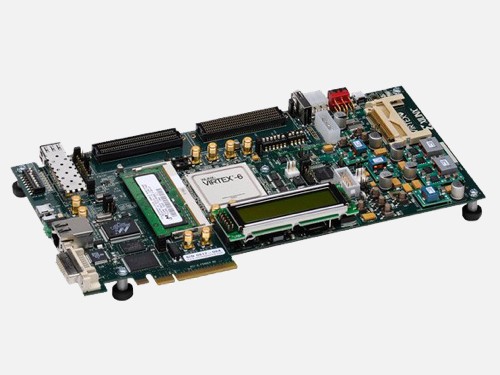

包含 ML605 评估板

virtex-6-ml605-board

必威体育客户端app 特色器件

包含 Virtex-6 LX240T FPGA

逻辑单元 241,152
内存 (Kb) 14,976
DSP slice 3,650
最大收发器 (GTX) 24
最大用户 I/O 720
virtex-6-bk-chip

内含物件

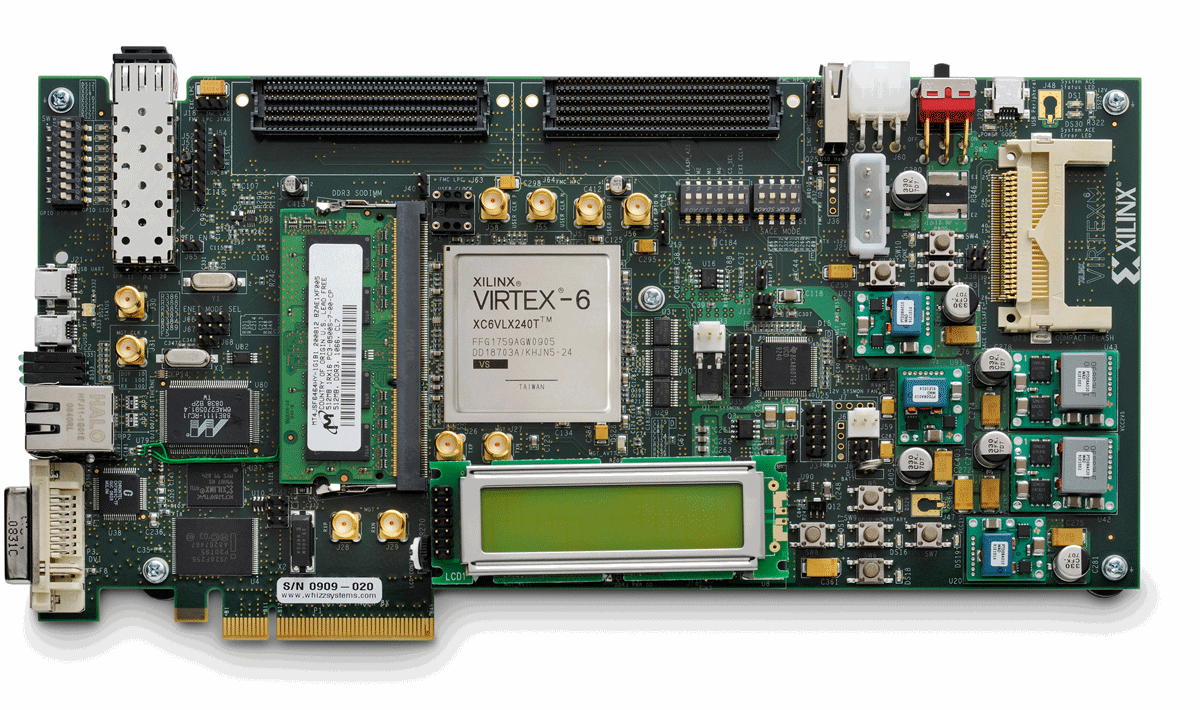

ML605 评估板

包含 Virtex-6 LX240T FPGA

ISE® Design Suite: Embedded Edition

Virtex-6 LX240T FPGA 器件专用

功耗适配器

Cook Technologies 公司的广播连接功能 FMC 子卡

4 通道 SD/HD/3G-SDI Tx & Rx、 2 个立体声通道 AE,单一立体声声道 AES10 Tx 和 Rx 同步锁相输入和时钟清洁器模块
