Xilinx Virtex-7 FPGA VC709 连接功能套件

  • 产品编号: DK-V7-VC709-G
  • 交付周期: 2 周
  • 器件支持:
概述

产品描述

Virtex®-7 FPGA VC709 连接功能套件是一款速率为 40Gb/s 的高速平台，您可以通过评估和开发连接功能，迅速为包含所有必要软硬件和 IP 核的高带宽和高性能应用提供强大的支持。它包括一个含有 PCI Express Gen 3、Northwest Logic 公司推出的 DMA IP 核、10GBase-R、AXI 以及与外部 DDR3 存储器相连的虚拟 FIFO 存储器控制器的 40Gb/s 目标参考设计。为了控制和监控此设计，本套件还包含一个在含有所有软件驱动程序的 Fedora Live OS 基础上构建的连接功能 GUI。此外，套件包含设计启用的 2 个光纤电缆和 4 个收发器组件。

主要性能和优势

  • 使用 Virtex-7 VX690T FPGA ，实现面向高带宽、高性能应用的 40Gb/s 连接功能平台
  • 硬件、设计工具、IP、以及预验证参考设计
  • 演示特色 10GBase-R 接口连接至外部 DDR3 存储器
  • 高级内存接口，可支持 2 个4GB DDR3 SODIM 内存， 速度可达 933MHz/1866Mbps。
  • 实现与 PCIe Gen3x8、4 SFP+、SMA Pair 和 UART 的串行连接功能
  • 支持包含 MicroBlaze、soft 32位 RISC 的嵌入式处理
  • 开发网络以及其它支持 4 SFP/SFP+ 端口的串行应用
  • 扩展 I/O，包含 FPGA Mezzanine Card (FMC) 接口

特色 Xilinx 器件

符合 ROHS 规范的 VC709 套件，包含 XC7VLX690T-FFG1761C

逻辑单元 693,120
DSP slice 3,600
内存 (Kb) 52,920
GTH 13.1 Gb/s 收发器 80
I/O 引脚 1,000
Virtex-7 Chip
硬件

电路板特性

包含 Xilinx Virtex-7 FPGA VC709 连接功能套件

dk-v7-vc709-base-board

时钟技术

  • 固定的振荡器，带有差分 200MHz 输出
  • 用作 FPGA “系统”时钟
  • 固定的振荡器，带有差分 233.33MHz 输出
  • 用作 “存储器” 时钟
  • 用户可编程 (IIC) 差分振荡器 (范围: 10MHz - 810 MHz、156.250 MHz 默认)
  • 差分 SMA 时钟输入
  • 差分 SMA GTH 参考时钟输入
  • 抖动减弱时钟
  • 用于支持 CPRI/OBSAI 应用，从一个用户提供的 SFP/SFP+模块执行时钟修复

通信与网络

  • SFP/SFP+ 屏蔽罩 （4 个）
  • GTH 端口至FMC
  • UART 至 USB 的桥接器
  • PCI Express 8-通道边缘连接器

存储器

  • DDR3 SODIMM (2 个) - 各 4GB (最大 933MHz/1866Mbps)
  • BPI 并行 NOR 闪存: 32MB (256Mb)
  • IIC EEPROM: 1KB (8Kb)

配置

  • 板上 JTAG 配置电路通过 USB 实现配置
  • BPI 并行 NOR 闪存: 32MB (256Mb)

扩展连接器

  • FMC-HPC (局部分布) 连接器
  • GTH 收发器 (x10) 、 160 个单端或 80 个差分 (34 LA & 46 HA) 用户定义信号
  • VADJ 固定在 1.8 伏

控制 & I/O

  • 个用户按钮开关 (x5)
  • 用户 DIP 开关 (8-位)
  • 用户 LED (x8)

功耗

  • AC 功耗适配器 (12V) 或 ATX

特色 Xilinx 器件

符合 ROHS 规范的 VC709 套件，包含 XC7VLX690T-FFG1761C

逻辑单元 693,120
DSP slice 3,600
内存 (Kb) 52,920
GTH 13.1 Gb/s 收发器 80
I/O 引脚 1,000
Virtex-7 Chip

内含物件

VC709 评估板

包含 Virtex-7 XC7VX690T-2FFG1761C FPGA

整套 Vivado® Design Suite: Design Edition

Virtex-7 XC7VX690T FPGA 节点锁定 & 器件锁定，包含 1 年更新及技术支持

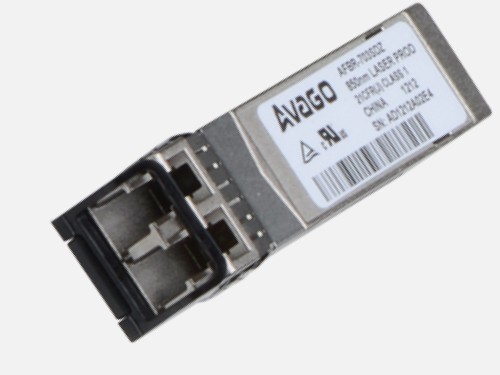

四个 10Gb Ethernet 收发器模块

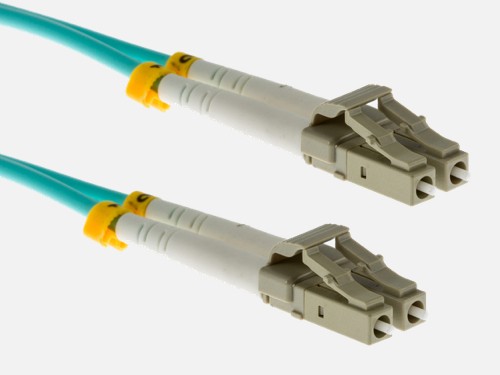

两个光纤补丁电缆

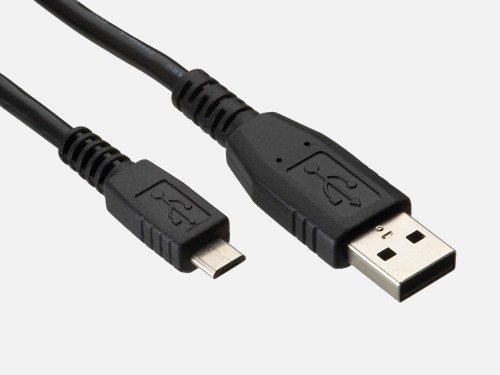

Micro USB 电缆

Mini USB 线缆

功耗适配器

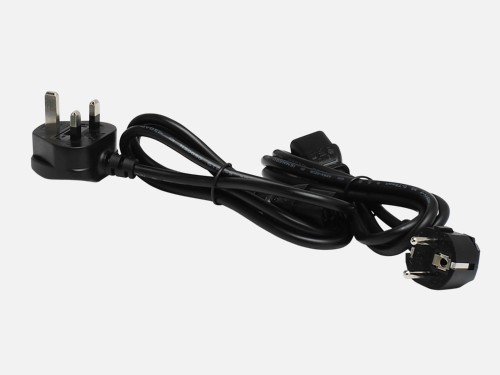

电源线

可编程 MEMS 振荡器

SiTime

供电解决方案

Xilinx

技术文档

Filter Documentation

步骤 1：开发板修订

步骤 2 ：工具修订

步骤 3: 显示文档

点击更新搜索结果表
工具 & IP

设计工具

名称 说明 许可证类型
Vivado Design Suite Design Edition Xilinx Vivado® Design Suite 是一款以 IP 核及系统为中心的设计环境，这一全新构建的环境具有革新意义，能够显著加速 FPGA 和 SoC 系列器件的设计效率。 Virtex-690 7T FPGA 节点锁定 & 器件锁定，包含 1 年更新及技术支持

IP 核

名称 说明 许可证类型
PCI Express DMA 后端核 (Northwest Logic) Northwest Logic PCI Express DMA 后端核 面向 Northwest Logic DMA 的硬件超时许可通过 AXI DMA 后端接口实现，并仅限于该接口
>> 了解更多
存储接口生成器 (MIG) 存储器接口发生器 (MIG) 是一款用于为 Xilinx FPGA 生成存储器控制器和接口的免费软件工具。 免费 IP
AXI Interconnect AXI Interconnect IP 将一个或多个 AXI 存储器映射的主器件连接到一个或多个存储器映射的从器件。AXI 接口符合 ARM® 的 AMBA® AXI 第 4 版规范，包括 AXI4-Lite 控制寄存器接口子集。 免费 IP
AXI Virtual FIFO Controller AXI Virtual FIFO Controller 是一款重要的互连基础架构 IP，有助于用户将外部内存段按照多个 FIFO 块存取。该 AXI 虚拟控制器可为外部存储器的 AXI4 DRAM 内存映射接口提供 AMBA® AXI4-Stream 写入（主）及读取（从）接口。 免费 IP
10 Gigabit Ethernet PCS/PMA (10GBASE-R) 万兆位以太网 PCS/PMA (10GBASE-R) 是一款免费 Xilinx LogiCORE，不仅可为万兆位以太网 MAC 提供一个 XGMII 接口，而且还可实现 10.3125 Gbps 串行信号通道 PHY。该 PHY 可使用 XFI 电气规范实现对 XFP 的直接连接，也可使用 SFI 电气规范提供 SFP+ 光模块。该光模块可连接至 10GBASE-SR、-LR 或 –ER 光链路。 免费 IP
10 Gigabit Ethernet Media Access Controller (10GEMAC) Xilinx 为 10 Gb 每秒（Gbps）以太网媒体访问控制器（用于连接 10 Gbps 以太网（10GE）系统内的物理层器件）的接口功能提供了可参数化 LogiCORE™ IP 解决方案。 评估版 — 仅用于仿真
