Xilinx Artix-7 FPGA AC701 评估套件

by: Xilinx, Inc

Artix®-7 FPGA AC701 评估套件包含拥有领先单位功耗系统性能的 Artix-7 系列，快速满足成本敏感型应用。

  • 价格: $1,554.00
  • 产品编号: EK-A7-AC701-G
  • 交付周期: 2 周
Buy

概述

产品描述

Artix®-7 FPGA AC701 评估套件包含拥有领先单位功耗系统性能的 Artix-7 系列，快速满足成本敏感型应用。该套件包含硬件、设计工具、 IP 核 以及预验证参考设计的所有基本元件。此外，该套件还包含一个可实现高性能串行连接功能和高级存储接口 的目标参考设计，拥有 Northwest Logic DMA engine 完整许可。

主要性能和优势

  • 实现优化，以使用 Artix-7 FPGA 为成本敏感型应用提供快速原型设计
  • 硬件、设计工具、IP、以及预验证参考设计
  • 使用 PCI Express® x4 Gen2 演示高性能数据传输系统
  • 使用连接于 AXI 接口的 Northwest Logic DMA engine 实现的参考设计
  • 拥有 1GB DDR3 SODIM（达 533MHz / 1066Mbps） 的的高级存储接口
  • 在 FMC、SFP & SMA 上实现 GTP 端口的高性能串行连接
  • 支持包含 MicroBlaze、soft 32bit RISC 的嵌入式处理
  • 使用 10-100-1000 Mbps Ethernet (RGMII​) 开发网络应用
  • 使用 HDMI 输出实现视频显示应用
  • 扩展 I/O，包含 FPGA Mezzanine Card (FMC) 接口

特色 Xilinx 器件

包含符合 ROHS 规范的 AC701 套件，包括 XC7A200T-2FBG676C FPGA

逻辑单元 215,360
DSP slice 740
存储器 13,140
GTP 6.6Gb/s 收发器 16
I/O 引脚 14.500
Artix-7 FPGA Chip

产品信息

规格

开发板特性

包含 Artix-7 FPGA AC701 评估套件

ek-a7-ac701-g-base-board

时钟技术

  • 固定的振荡器，带有差分 200MHz 输出
  • 用作 FPGA “系统”时钟
  • 用户可编程 (IIC) 差分振荡器 (范围: 10MHz - 810 MHz、156.250 MHz 默认)
  • 差分 SMA 时钟输入
  • 差分 SMA GTP 参考时钟输入
  • 抖动减弱时钟
  • 用于支持 CPRI/OBSAI 应用，从一个用户提供的 SFP/SFP+模块执行时钟修复

扩展连接器

  • FMC-HPC (局部分布) 连接器
  • GTP 收发器 (x2) 、 116 个单端或 58 个差分 (34 LA & 24 HA) 用户定义信号
  • VADJ 可支持 1.8V、 2.5V (默认) 或 3.3V
  • PMOD (1x6 0.1" 头)

通信与网络

  • 10/100/1000 Mbps Ethernet (RGMII)
  • SFP cage
  • 带有4个 SMA 接口的 GTP 端口（TX、RX）
  • UART 至 USB 的桥接器
  • PCI Express 4-通道边缘连接器

配置

  • 板上 JTAG 配置电路通过 USB 实现配置
  • JTAG 头与 Xilinx 下载电缆一起使用，如平台电缆 USB II
  • Quad SPI Flash: 32MB (256Mb)

控制 & I/O

  • 个用户按钮开关 (x5)
  • 用户 DIP 开关 (4-位)
  • SMA 用户 I/O (Diff Pair)
  • AMS FAN 头 (2 个 I/O)
  • 7 个通过 LCD 头获得的 I/O 管脚

存储器

  • DDR3 SODIMM 1GB 达 533MHz / 1066Mbps
  • Quad SPI Flash: 32MB (256Mb)
  • IIC EEPROM: 8Kb
  • SD 卡槽

显示

  • HDMI 视频输出
  • LCD 显示 (2x16)
  • 用户 LED (x4)

功耗

  • AC 功耗适配器 (12V) 或 ATX

模拟

  • XADC 头
附件

附件

AC701 评估板

包含 XC7A200T-2FBG676C FPGA

整套 Vivado® Design Suite: Design Edition

Artix-7 XC7A200T FPGA 节点锁定 & 器件锁定，包含 1 年更新及技术支持

AMS 101 评估卡

以太网电缆

Mini USB 线缆

HDMI 线缆

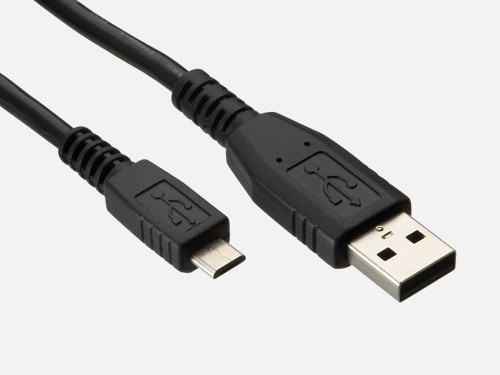

Micro USB 线缆

电源

资源

技术文档

Filter Documentation

步骤 1：开发板修订

步骤 2 ：工具修订

步骤 3: 显示文档

点击更新搜索结果表
工具 & IP

设计工具

名称 描述 许可证类型
Vivado Design Suite: Design Edition Xilinx Vivado® Design Suite 是一款以 IP 核及系统为中心的设计环境，这一全新构建的环境具有革新意义，能够显著加速 FPGA 和 SoC 系列器件的设计效率。 Artix-7 XC7A200T FPGA 节点锁定 & 器件锁定，包含 1 年更新及技术支持

IP 核

名称 描述 许可证类型
PCI Express DMA Engine
(Northwest Logic)		 Northwest Logic PCI Express DMA 后端核 面向 Northwest Logic DMA 的硬件超时许可通过 AXI DMA 后端接口实现，并仅限于该接口
>> 了解更多
存储接口生成器 (MIG) 存储器接口发生器 (MIG) 是一款用于为赛灵思 FPGA 生成存储器控制器和接口的免费软件工具。 免费 IP
