Xilinx Virtex UltraScale FPGA VCU108 评估套件

  • 价格: $5,995
  • 产品编号: EK-U1-VCU108-G
  • 交付周期: 2 周
  • 器件支持:
概述

产品描述

Virtex® UltraScale™ FPGA VCU108 评估套件是评估 Virtex UltraScale 器件所提供前所未有高性能、高系统集成度以及高带宽的完美开发环境。

该套件是需要海量数据流及数据包处理的系统原型设计的理想平台，可充分满足 400+ Gbps 系统、大规模仿真以及高性能计算等应用需求。

主要性能和优势

  • 4 MB RLD3 元件内存接口
  • 2 x 2.5 GB DDR4 元件内存接口
  • 4 x 28 Gbps CFP2 & QSFP28 光接口
  • PCIe Gen3x8
  • 2x FPGA FPGA Mezzanine Card (FMC) 接口，实现 I/O 扩展

特色 Xilinx 器件

符合 ROHS 的 VCU108 套件，包括 XCVU095-2FFVA2104E FPGA

系统逻辑单元 (K) 1,176
DSP slice 768
内存 (Mb)
 60.8
GTH 16.3 Gb/s 收发器 32
GTY 30.5 Gb/s 收发器 32
I/O 引脚 832
virtex-ultrascale-bk-chip
硬件

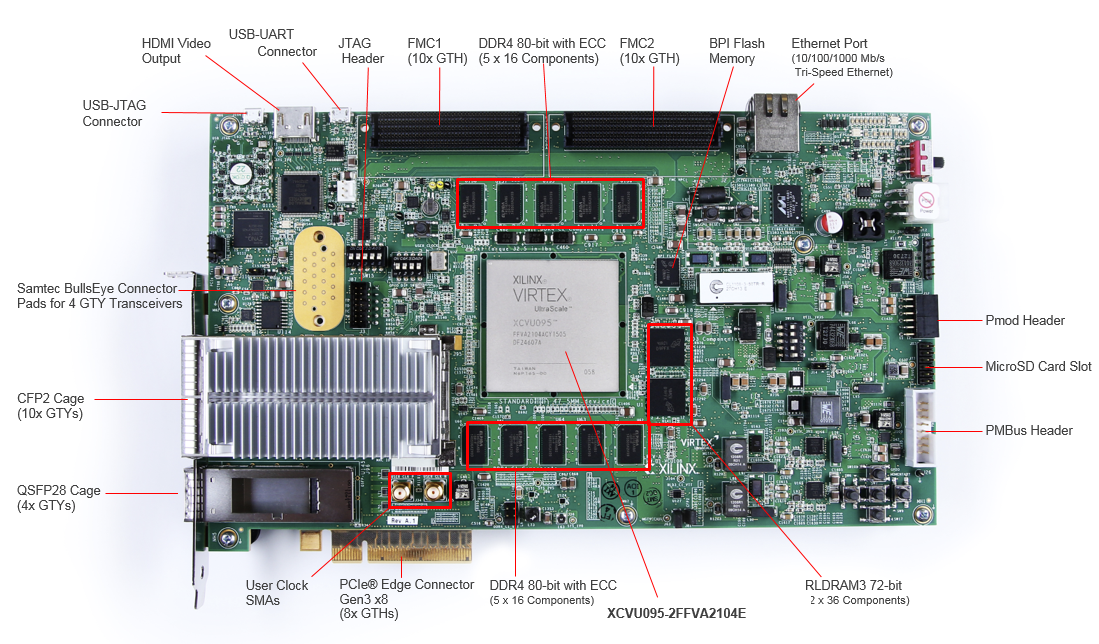

电路板特性

包含 VCU108 基础板

VCU108 基础板

配置

  • 板上 JTAG 配置电路通过 USB 实现配置
  • JTAG 头与 Xilinx 下载电缆一起使用，如平台电缆 USB II
  • 1 Gb 线性 x16 BPI 闪存存储器

存储器

  • 两个 4 GB DDR4 组件存储器接口（每个 5 个 [256 Mb x 16] 器件）
  • 4 MB RLD3 组件存储器接口（每个 5 个 [256 Mb x 16] 器件）IIC EEPROM：8Kb
  • 微型安全数字 (SD) 接插件

通信与网络

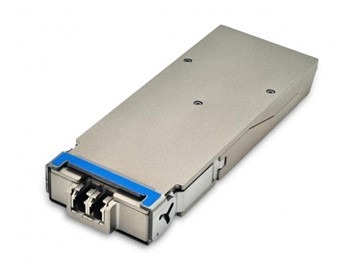

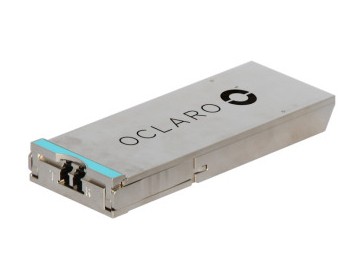

  • 4 个 28Gbps CFP2 模块
  • 4 个 28Gbps QSPF28 模块
  • GTY 端口 (4 TX & RX)，提供 Samtec BullsEye 电缆衬垫
  • 支持 mico-B USB 接插件的双路 USB 至 UART 桥接器
  • PCI Express 端点 Gen3 x 8
  • 10/100/1000 Mbps Ethernet (SGMII)

扩展连接器

  • FMC HPC0 接插件（10 个 GTH 收发器）
  • FMC HPC1 接插件 (10 个 GTH 收发器)
  • PMOD (1x6 0.1" 头)

功耗

  • AC 功耗适配器 (12V) 或 ATX

时钟技术

  • SI5335A 4 通道时钟生成器
  • Si570 IIC 可编程 LVDS 时钟生成器
  • SI5328C 时钟乘法器与抖动衰减器
  • 超小型 A 版 (SMA) 接插件（差分）

模拟

  • XADC 报头电源管理不仅可通过 Maxim 电源控制器及 GUI 进行 PMBus 电压监控，而且还可通过 FPGA SYSMON GUI 进行电流监控

控制 & I/O

  • 个用户按钮开关 (x5)
  • 用户 DIP 开关 (4-位)
  • SMA 用户 I/O (Diff Pair)

显示

  • HDMI 视频输出
  • 用户 & 状态 LED

必威体育客户端app 特色器件

符合 ROHS 的 VCU108 套件，包括 XCVU095-2FFVA2104E FPGA

系统逻辑单元 (K) 1,176
DSP slice 768
内存 (Mb)
 60.8
GTH 16.3 Gb/s 收发器 32
GTY 30.5 Gb/s 收发器 32
I/O 引脚 832
virtex-ultrascale-bk-chip

内含物件

VCU108 评估板支持 Virtex UltraScale XCVU095-2FFVA2104E FPGA

PCIe 与 回路电路板

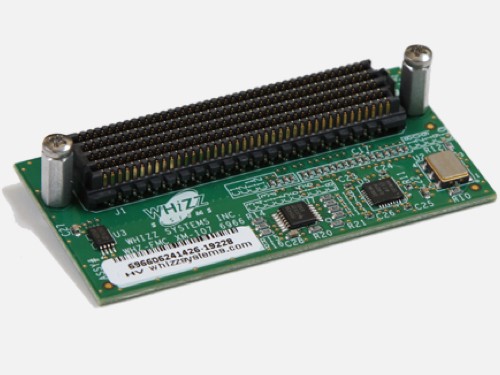

FMC 回路电路板

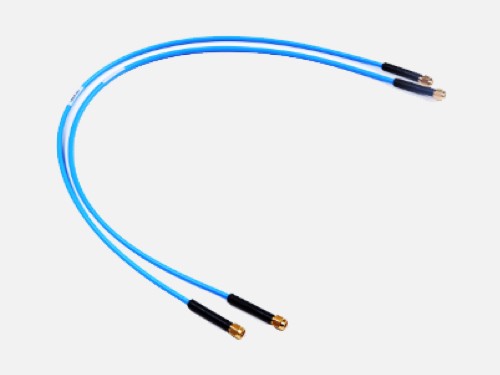

SMA 线缆与适配器

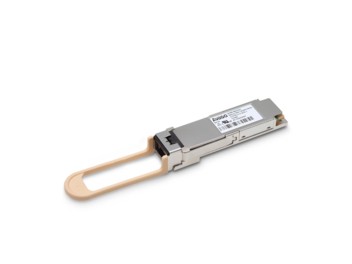

QSFP 回路模块

技术文档

Filter Documentation

步骤 1：开发板修订

步骤 2 ：工具修订

步骤 3: 显示文档

点击更新搜索结果表
工具 & IP

设计工具

名称 描述 许可证类型
Vivado Design Suite: Design Edition Xilinx Vivado® Design Suite 是一款以 IP 核及系统为中心的设计环境，这一全新构建的环境具有革新意义，能够显著加速 FPGA 和 SoC 系列器件的设计效率。 Kintex- UltraScale KU040 FPGA 节点锁定 & 器件锁定，包含 1 年更新服务

IP 核

名称 描述 许可证类型
存储接口生成器 (MIG) 存储器接口发生器 (MIG) 是一款用于为 Xilinx FPGA 生成存储器控制器和接口的免费软件工具。 免费 IP

其他工具、IP 和资源

名称 描述 产品类别 供应商
TeraTerm 众多终端仿真器之一，用于实现 PC 与评估套件的串行连接。 软件工具 开源
