重要提示
该开发套件已停产（根据 PDN 咨询XCN19008），并不再出售。针对该产品的解决方案将不再进行更新，Xilinx 将提供有限支持。
产品描述
Virtex®-6 FPGA 连接功能套件是一款全面的高性能连接功能开发、调试和演示平台，面向多个市场部门的高带宽和高性能应用。Virtex-6 FPGA 连接功能提供了全面验证和支持的参考设计，整合了面向 GTX 收发器和 PCI Express 的内置式模块、面向 XAUI 协议的软 IP、Northwest Logic 公司的高性能 10G DMA IP 内核、用于连接外部 DDR3 存储器的虚拟 FIFO 存储器控制器。
利用支持 AXI4™ 互联标准的目标参考设计快速启动开发工作.
主要性能和优势
- 硬件、设计工具、 IP、以及预验证参考设计
- FMC 子卡：2个用于实现板外 GTX 收发器连接功能的 SMA 端口
- 支持包含 MicroBlaze、soft 32位 RISC 的嵌入式处理
- FMC 子卡：CX4 连接功能
- FMC 子卡：2个 SATA 连接功能端口
- 通过 PCIe Gen2x4、Gen1x8、1 SFP、 1 SMA Pair 和 UART 实现串行连接功能
- 10/100/1000 三速以太网（RJ-45）
- DDR3 SO-DIMM（512 MB）
- 扩展 I/O，包含 FPGA Mezzanine Card (FMC) 接口
必威体育客户端app 特色器件
包含 Virtex-6 XC6VLX240T-1FFG1156 FPGA
| 逻辑单元 | 241,152 |
|---|---|
| 内存 (Kb) | 14,976 |
| DSP slice | 3,650 |
| 最大收发器 (GTX) | 24 |
| 最大用户 I/O | 720 |
电路板特性
包含 ML605 评估板
必威体育客户端app 特色器件
包含 Virtex-6 XC6VLX240T-1FFG1156 FPGA
| 逻辑单元 | 241,152 |
|---|---|
| 内存 (Kb) | 14,976 |
| DSP slice | 3,650 |
| 最大收发器 (GTX) | 24 |
| 最大用户 I/O | 720 |
内含物件
ML605 评估板
包含 Virtex-6 LX240T FPGA
ISE Design Suite: Embedded Edition
Virtex-6 LX240T FPGA 器件专用
4 个回送适配器
USB记忆棒

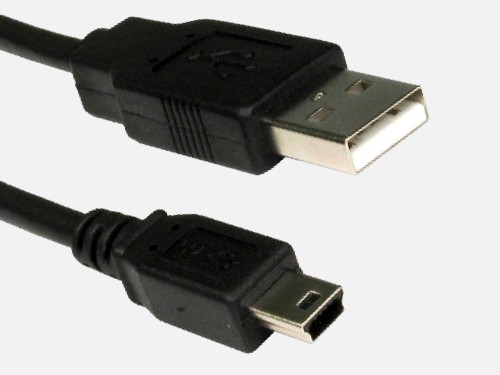

Mini USB 线缆

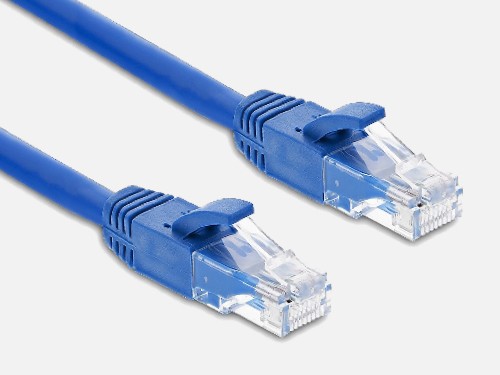

以太网电缆

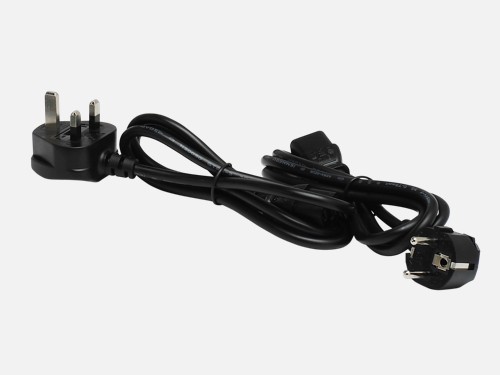

电源线
功耗适配器

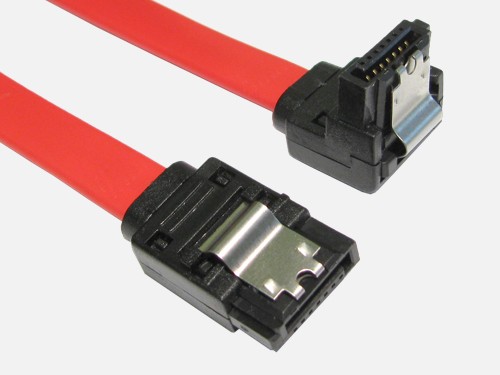

Sata 直环和环回电缆

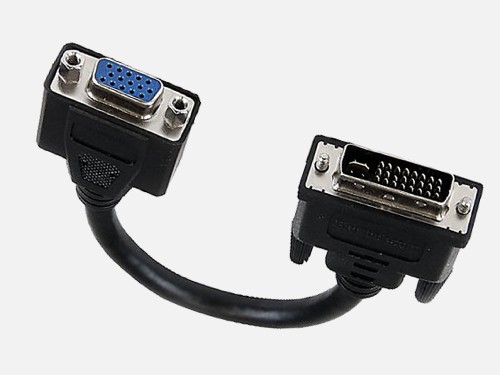

DVI-VGA 适配器
Default
Default
标题
文件类型
日期
IP 核
| 名称 | 描述 | 许可证类型 |
|---|---|---|
| 存储接口生成器 (MIG) | 存储器接口发生器 (MIG) 是一款用于为赛灵思 FPGA 生成存储器控制器和接口的免费软件工具。 | 免费 IP |
| Virtex-6 Integrated Block for PCI Express (PCIe) | Xilinx 提供 Virtex-6 FPGA 的 PCI Express® (PCIe) 端点解决方案来配置 Virtex-6 FPGA 的 PCIe 集成模块，并且还提供其它逻辑来创建完整的 PCIe 解决方案。 | 免费 IP |
| XAUI/DXAUI | Xilinx 10Gb 连接单元接口（XAUI）LogiCORE® IP 提供了1个四通道高速串行接口，实现了每秒 10Gb（Gbps）的总吞吐量。 | 免费 IP |
