产品描述
Zynq® UltraScale+™ RFSoC ZCU111 评估套件有助于设计人员为无线、有线接入、预警 (EW)／雷达以及其它高性能 RF 应用快速启动 RF-Class 模拟设计。该套件采用 Zynq Ultrascale+ RFSoC，支持 8 个 12 位 4.096GSPS ADC、8 个 14 位 6.554GSPS DAC、 和 8 个软决定前向纠错 (SD-FEC)。 该套件配有 Arm® Cortex®-A53 和 Arm Cortex-R5 子系统、UltraScale+ 可编程逻辑以及 Zynq UltraScale+ 器件中的最高信号处理带宽，可提供一个快速、全面的 RF 模数信号链原型设计平台。
主要性能和优势
- 支持 XCZU28DR-2FFVG1517E RFSoC 的 Zynq UltraScale+ RFSoC ZCU111 评估板
- DDR4 组件 – 4GB、64 位、2666 MT/s、连接至可编程逻辑 (PL)
- DDR4 SODIMM – 4GB、64 位、2400 MT/s、连接至处理器子系统 (PS)
- 联动 SFP28 模块支持多达 4 个 SFP/SFP+/zSFP+/SFP28 模块
- USB3、DisplayPort 和 SATA
- 用于 I/O 扩展的 FPGA 夹层卡 (FMC) 接口，包括 12 个 33Gb/s GTY 收发器和 34 个用户定义差分 I/O 信号
- XM500 RFMC 换衡器插件卡支持 4 个 DAC／4 个 ADC 至换衡器 4 个 DAC／4 个 ADC 至 SMA
特色 Xilinx 器件
包含 Zynq UltraScale+ XCZU28DR-2FFVG1517E RFSoC
| 12-位 4.096GSPS RF-ADC | 8 |
|---|---|
| 14 位 6.554GSPS RF-DAC | 8 |
| 系统逻辑单元 (K) | 930 |
| 内存 (Mb) | 60.5 |
| DSP slice | 4,272 |
| 33G 收发器 | 16* |
| 最大 I/O 引脚数 | 371 |
*硅器件上可用 IO 和 GT 的子集映射至套件上。请参考开发板用户指南以了解实际映射。

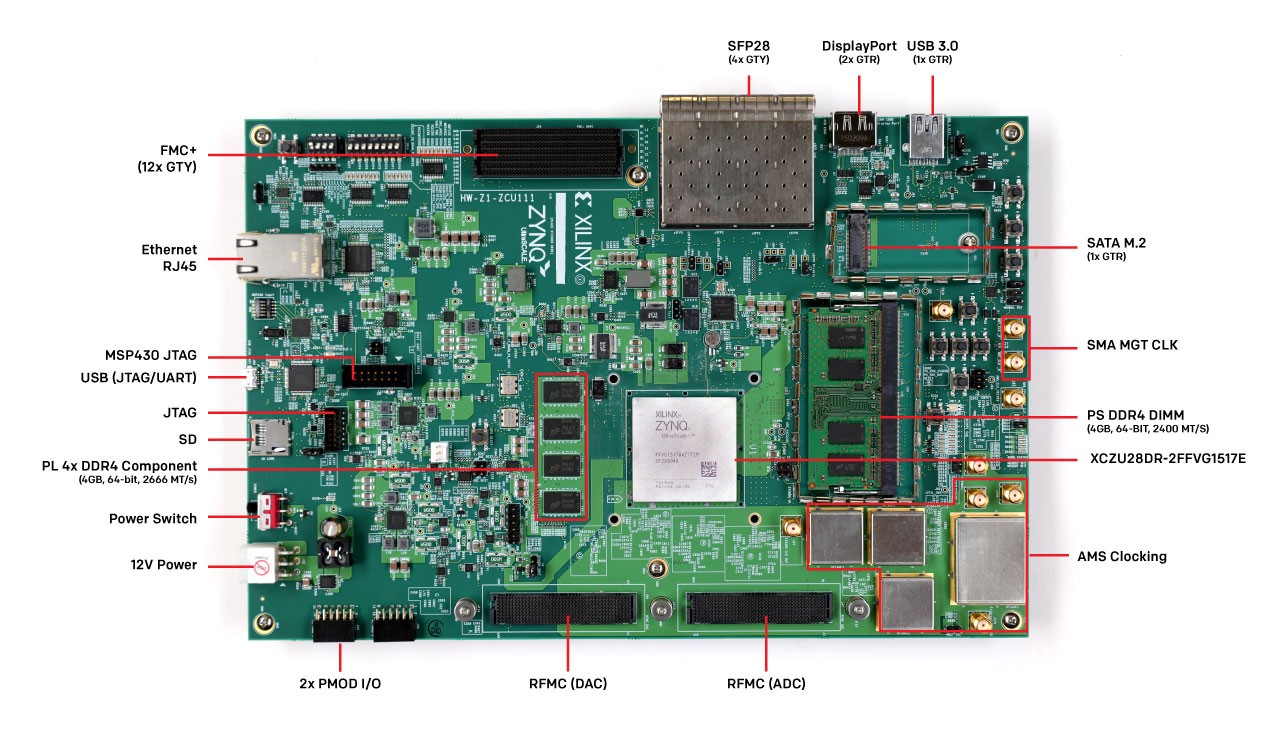

开发板特性
包含 Zynq® UltraScale+™ XCZU28DR-2FFVG1517E RFSoC
| 开发板规格 | 值 |
|---|---|
| 高度 | 11.811 inch (30.0 cm) |
| 宽度 | 7.874 inch (20.0 cm) |
| 厚度 (+/-5%) | 0.10799 inches (0.2743 cm) |
| 工作环境温度 | 0◦C to +45◦C |
| 存储环境温度 | -25◦C to +60◦C |
| RF 数据转换器 | |
| 12 位 ADC 数量 | 8 |
| 最大速率 (GSPS) | 4.096 |
| 14 位 DAC 数量 | 8 |
| 最大速率 (GSPS) | 6.554 |
| SD-FEC | 8 |
| 存储器 | |
| PS DDR4 | 4GB 64-bit SODIMM |
| SD-Card | ✓ |
| M.2 SATA 连接器 | ✓ |
| QSPI | 2 |
| 通信与网络 | |
| USB UART/JTAG | 1 |
| RJ45 | 1 |
| SFP+ | 4 |
| USB 3.0 | 1 |
| 显示 | |
| DIP 开关 | ✓ |
| LED | 有 |
| 按钮 | ✓ |
| VESA DisplayPort 1.2 | ✓ |
| 扩展连接器 | |
| FMC-HPC 连接器 | 2 |
| PMOD | 2 |
| RFMC 1.0 | 2 |
| 附加卡 | |
| XM500 | 有 |
| 控制 & I/O | |
| I2C | ✓ |
| PMBUS | ✓ |
| JTAG PC4 Header | ✓ |
| 启动选项 | |
| SD 启动 | ✓ |
| QSPI 启动 | ✓ |
| JTAG 启动 | ✓ |
| 功耗 | |
| 12V 墙上适配器 | ✓ |
| ATX 电源兼容 | ✓ |
盒内组件
包含 Zynq® UltraScale+™ XCZU28DR-2FFVG1517E RFSoC
专题文档
标题
日期
设计工具
| 名称 | 说明 | 许可证类型 |
|---|---|---|
| Vivado Design Suite: System Edition | Xilinx Vivado® Design Suite 是一款以 IP 核及系统为中心的设计环境，这一全新构建的环境具有革新意义，能够显著加速全面可编程型器件的设计效率。 | 节点锁定及器件锁定至 Zynq® UltraScale+™ XCZU28DR RFSoC ，支持 1 年更新服务 |
| Xilinx SDK | 针对 Xilinx 平台提供全面的嵌入式软件开发及调试工具套件 | 包含 |
| PetaLinux 工具 | 请为 Xilinx 平台配置、构建和部署 Linux 操作系统 | 包含 |
| 开发板支持包 (BSP) | 预配置的引导加载程序、系统映像和比特流 | 包含 |
IP 核
| 名称 | 描述 | 许可证类型 |
|---|---|---|
| 存储接口生成器 (MIG) | 存储器接口发生器 (MIG) 是一款用于为 Xilinx 器件生成存储器控制器和接口的免费软件工具。 | 包含 |
其他工具、IP 和资源
| 名称 | 产品类别 | 项目 | 描述 |
|---|---|---|---|
| 功耗优势工具 | 软件工具 | Power Advantage 工具 |
Power Advantage Tool 是一个演示工具，旨在展示 Zynq UltraScale+ RFSoC 器件的电源特性。 |
| Zynq UltraScale+ RFSoC | |||
| 开源 | 软件工具 | TeraTerm | 众多终端仿真器之一，用于实现 PC 与评估套件的串行连接。 |
| Xilinx | 封装文件 | ZCU111 RFSoC RF 数据转换评估工具入门指南和包文件下载。 |
