Zynq UltraScale+ RFSoC ZCU208 评估套件

by: Xilinx, Inc

Zynq® UltraScale+™ RFSoC ZCU208 评估套件是面向开箱即用评估及前沿应用开发的理想 RF 测试平台。该套件包含 UltraScale+ RFSoC ZU48DR，其集成 8 个 14 位 5GSPS ADC、8 个 14 位 10GSPS DAC 以及 8 个软决策前向纠错 (SD-FEC) 内核，专为快速启动 RF 类应用而设计。

  • 价格: $13,194.00
  • 产品编号: EK-U1-ZCU208-V1-G
  • 交付周期: 10 周
Buy

概述

产品描述

Zynq® UltraScale+™ RFSoC ZCU208 评估套件是面向开箱即用评估及前沿应用开发的理想 RF 测试平台。该套件包含 Zynq UltraScale+ RFSoC ZU48DR，其集成 8 个 14 位 5GSPS ADC、 8 个 14 位 10GSPS* DAC 以及 8 个软决策前向纠错 (SD-FEC) 内核，专为快速启动 RF 类应用而设计。在一个 Zynq UltraScale+ 器件中将 Arm® Cortex®-A53 和 Cortex-R5 子系统、可编程逻辑以及最高信号处理带宽进行完美结合，因此 ZCU208 评估套件是最全面的 RF 模数信号链原型设计平台。

*10GSPS 使用 ZU48DR SCD5184 芯片实现

目标应用：

  • 用于有线电视接入的远程 PHY
  • 预警相控阵雷达／数字阵列雷达
  • 卫星通信
  • 5G 无线
  • 测试与测量
  • 所有高性能 RF 应用

主要特性

业界唯一灵活应变的单芯片无线电平台

  • ZCU208 评估板上提供了 Zynq UltraScale+ RFSoC XCZU48DR-2FSVG1517E 芯片
  • 集成 8 个 5GSPS ADC、8 个 10GSPS* DAC、8 个 SD-FEC 设计实例
  • 无盖封装，提升散热性能

*10GSPS 使用 ZU48DR SCD5184 芯片实现

配备设计开发所需的所有板级特性

  • DDR4 组件 – 4GB、64 位、2666 MT/s、连接至可编程逻辑 (PL)
  • DDR4 SODIMM — 4GB、64 位、2400MT/s、连接至处理子系统 (PS)
  • 用于 I/O 扩展的 FPGA 夹层卡 (FMC+) 接口，包括 12x 33Gb/s GTY 收发器和 34 个用户定义差分 I/O 信号
  • 四路 zSFP/zSFP+ 模块装配
  • 8 个用户 I/O、单色 LED

包括参考设计夹层卡，可减少开发时间

  • CLK104 RF 时钟插件卡，显示内部参考时钟和外部采样时钟
  • XM650 N79 频段回路插件卡可为换衡器提供开箱即用型的简单回路和示例参考布局
  • XM655 分支插件卡可进行基于实验室的深入测量，包括多区块同步 (MTS)

必威体育客户端app 特色器件

包含 Zynq UltraScale+ XCZU48DR-2FSVG1517E5184

14-位 5.0GSPS RF-ADC 8
14 位 10GSPS** RF-DAC 8
SD-FEC 8
系统逻辑单元 (K) 930
内存 (Mb) 60.5
DSP slice 4,272
33G 收发器 16*
最大 I/O 引脚数 347

* 芯片器件上提供的 I/O 及收发器子集映射在该套件上。请参考开发板用户指南以了解实际映射。

*10GSPS 使用 ZU48DR SCD5184 芯片实现




Zynq Gen 3

产品信息

规格

开发板特性

包含 Zynq® UltraScale+™ XCZU48DR-2FSVG1517E5184 RFSoC

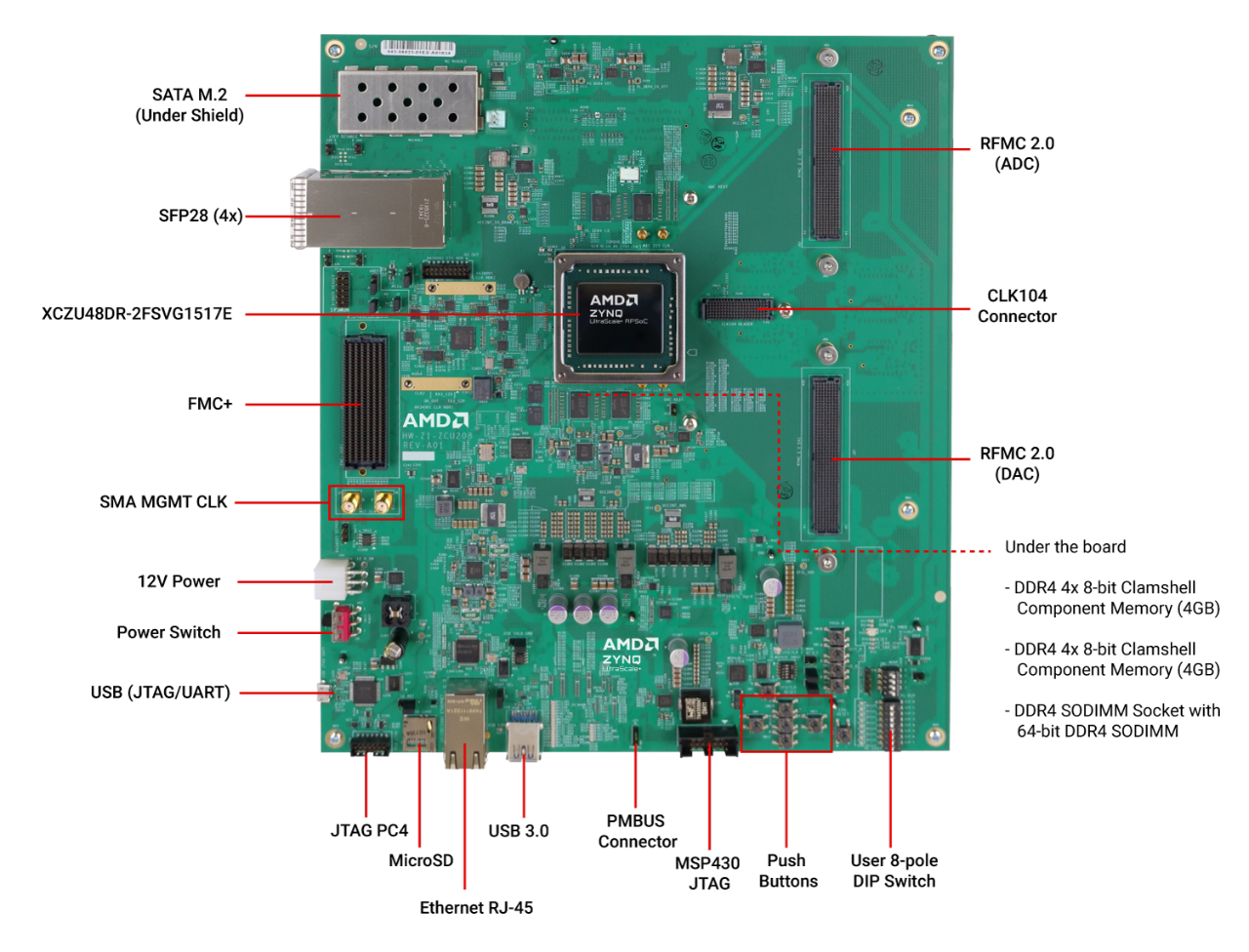

Zynq UltraScale+ RFSoC ZCU208 ES1 评估套件电路板标注
开发板规格 值
高度 12.225 inch (31.05cm)
宽度 10.675 inch (27.11cm)
厚度 (+/-5%) 0.119 inch (0.302cm)
工作环境温度 0◦C to +45◦C
存储环境温度 –25◦C ~ +60◦C
RF 数据转换器
14 位 RF-ADC 数 8
最大速率 (GSPS) 5
14 位 RF-DAC 数 8
最大速率 (GSPS) 10*
SD-FEC 8
存储器
PS DDR4 4GB 64-bit SODIMM
PL DDR4 8GB 64 位组件
Micro SD 卡 16 GB
M.2 SATA 连接器 ✓
QSPI 2
通信与网络
USB (UART/JTAG) 1
RJ-45 1
SFP28 4
USB 3.0 1
显示
DIP 开关 ✓
LED ✓
按钮 ✓
扩展连接器
FMC+ 1
RFMC 2.0 2
附加卡
XM650 1
XM655 1
CLK104 1
控制 & I/O
I2C ✓
PMBUS ✓
JTAG PC4 Header ✓
启动选项
SD 启动 ✓
QSPI 启动 ✓
JTAG 启动 ✓
功耗
12V 墙上适配器 ✓
ATX 电源兼容 ✓

*10GSPS 是使用 ZU48DR SCD5184 芯片实现的

内部组件

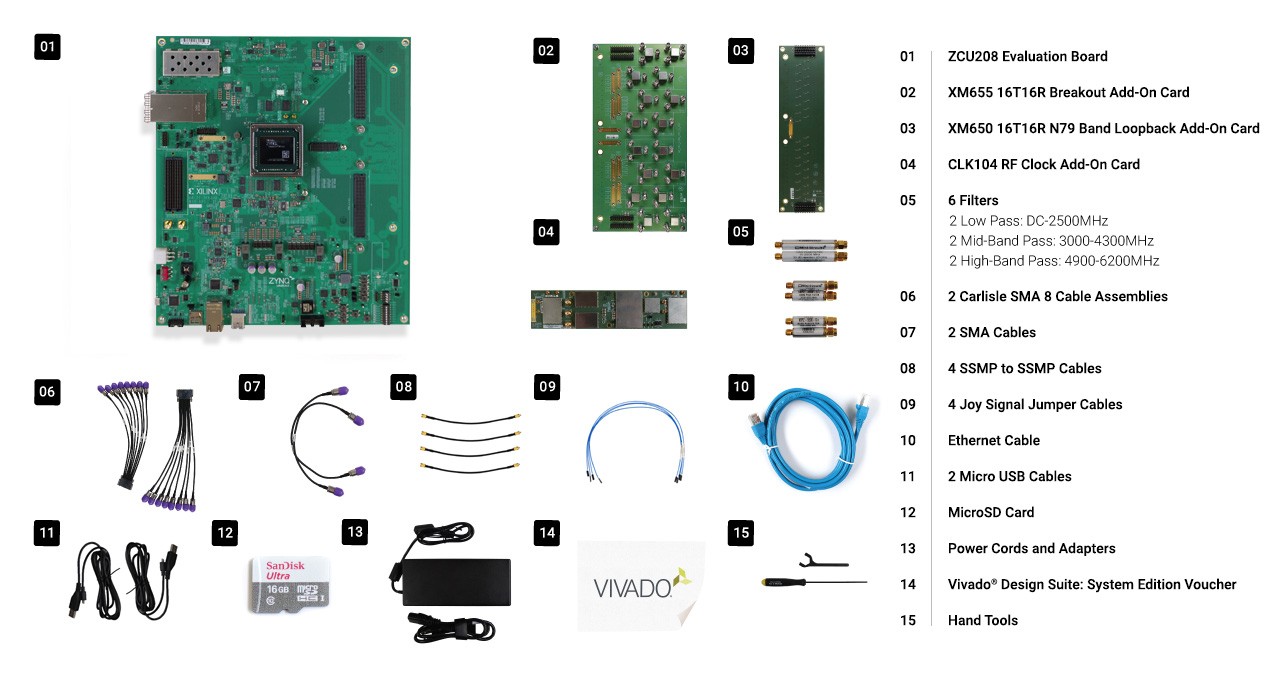

盒内组件

包含 Zynq® UltraScale+™ XCZU48DR-2FSVG1517E5184 RFSoC

What's inside the Zynq UltraScale+ RFSoC ZCU208 ES1 评估套件包含：

资源

技术文档

主要资料

Xilinx ZCU208 产品简介

套件选型指南

评估板用户指南

RF 数据转换器评估工具用户指南

Filter Documentation

步骤 1：开发板修订

步骤 2 ：工具修订

步骤 3: 显示文档

点击更新搜索结果表
工具 & IP

设计工具

名称 说明 许可证类型
Vivado® Design Suite: System Edition Xilinx Vivado Design Suite 是一款以 IP 核及系统为中心的设计环境，这一全新构建的环境具有革新意义，能够显著加速全面可编程器件的设计效率。 节点锁定及器件锁定至 Zynq® UltraScale+™ XCZU48DR RFSoC ，支持 1 年更新服务
Xilinx SDK 针对 Xilinx 平台提供全面的嵌入式软件开发及调试工具套件 包含
PetaLinux 工具 将 Linux 操作系统配置、构建和部署至 Xilinx 平台。 包含
板级支持包 (BSP) 预配置的引导加载程序、系统映像和比特流。 包含

IP 核

名称 描述 许可证类型
存储接口生成器 (MIG) 存储器接口发生器 (MIG) 是一款用于为赛灵思 FPGA 生成存储器控制器和接口的免费软件工具。 包含
提供商 产品类别 项目 描述
开源 软件工具 TeraTerm 众多终端仿真器之一，用于实现 PC 与评估套件的串行连接。
Xilinx 软件工具 快速入门指南 快速入门指南 - ZCU208 RF 数据转换器评估工具
RF 评估工具 ZCU208 RF 数据转换器评估工具软件包下载
Xilinx 软件工具 Power Advantage 工具 Power Advantage Tool 是一个演示工具，旨在展示 Zynq UltraScale+ RFSoC 器件的电源特性。
Xilinx 软件工具 RF Analyzer RF Analyzer 用户接口，用于驱动和分析任何评估板。
