简化边缘器件的设计与产品化
针对视觉 AI 性能而设计
- 与同类竞争 SOM 相比，AI 性能提高 3 倍，单位功耗性能提高 2 倍 *
- 可针对性能及神经网络要求进行配置
开创性硬件加速
- 利用预构建的加速应用，无需 FPGA 部署与布线
- 根据您的需求定制 AI 模型和应用代码
符合生产要求并通过认证的商业及工业级产品
- 商业级产品：工作温度范围为 0-85°C，适用于智能摄像头、嵌入式视觉、跟踪 & 身份识别
- 工业级产品：工作温度范围为 -40-100°C，恶劣或极端环境
主要特性

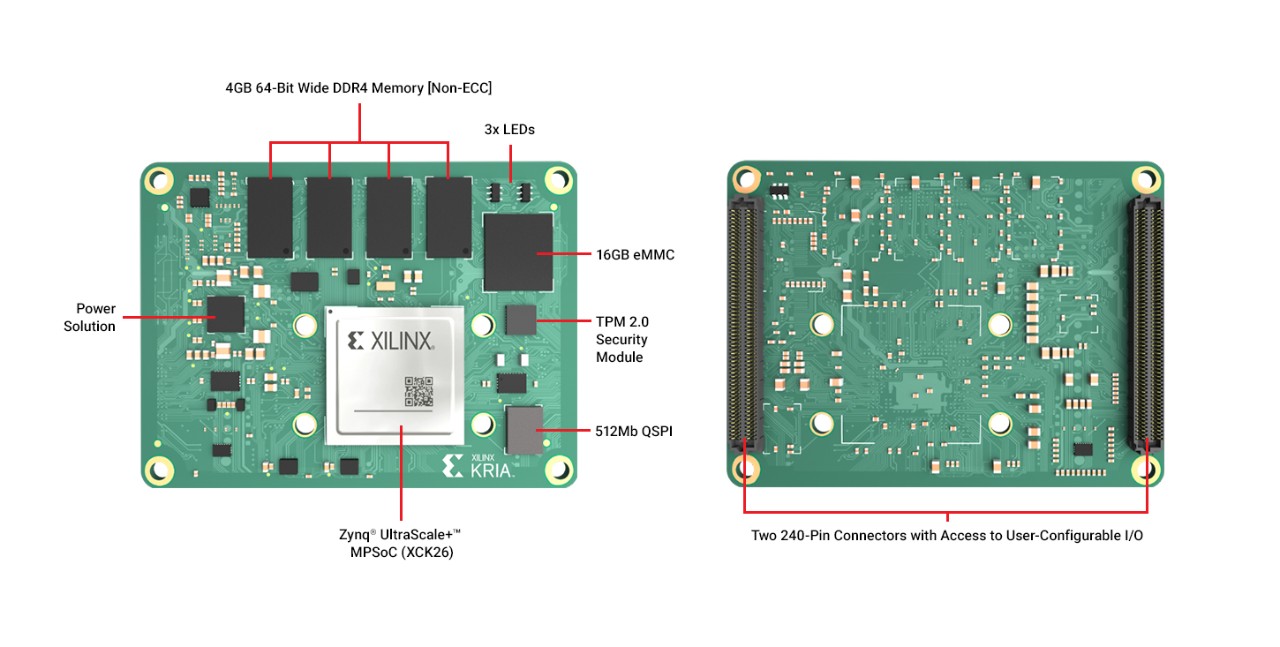

K26 SOM 包含基于 Zynq® UltraScale +™ MPSoC 架构的独家定制 XCK26 SoC，已对其进行配置以增强视觉 AI 应用的加速。
| 参数 | K26 | |
|---|---|---|
| 尺寸 | 尺寸（带散热片） | 77mm x 60mm x 11mm |
| 处理器单元 & 加速 | 应用处理器 | 速率高达 1.5GHz 的四核 Arm® Cortex®-A53 MPCore™ |
| 实时处理器 | 双核 Arm Cortex-R5F MPCore (达 600MHz) | |
| 图形处理单元 | 速率高达 667MHz 的 Mali™-400 MP2 | |
| 视频编解码器单元 (VCU) | 1 — 多达 32 个数据流（总分辨率 ≤ 4Kp60） | |
| 值得信赖的平台模块 (TPM) | Infineon 2.0 | |
| 存储器 | 片上 * | 26.6Mb 片上 SRAM |
| 模块上系统 | 4GB 64 位 DDR4（非纠错码）、16GB eMMC | |
| 连接功能 | 高速 PS 连接 (GTR) | PCIe® Gen2 x4、2x USB3.0、SATA 3.1、DisplayPor、4x 三模千兆以太网 |
| 通用 PS 连接 (MIO) | 2xUSB 2.0、2x SD/SDIO、2x UART、2x CAN 2.0B、2x I2C、2x SPI、4x 32b GPIO | |
| 收发器 | GTH 12.5Gb/s 收发器 | 4（PCIe Gen3 x4、SLVS-EC、HDMI 2.0、DisplayPort 1.4） |
| GTR 6Gb/s 收发器 | 4 | |
| I/O 数 | PS MIO (1.8V) | 49 |
| PL 高密度 (HD) I/O (3.3V) | 69 | |
| PL 高性能 (HP) I/O (1.8V) | 116 | |
| 可编程逻辑 | 系统逻辑单元 (K) | 256 |
| DSP slice | 1,248 | |
| 功耗 & 散热 | 典型功耗 | 7.5W |
| 最大功耗 ** | 15W | |
| 热接口 | 被动（散热片） | |
| 速度与温度级 | 商业级 | -2 速度级、低电压和 0 到 85°C 的工作温度范围 |
| 工业 | -2 速度级、低电压和 -40 到 100°C 的工作温度范围 |
| KV260 SOM Vision AI 入门套件 | K26 商业级 SOM | K26 工业级 SOM | |
|---|---|---|---|
| 产品类型 | 非量产产品 | 全面认证、完全合格的商业级生产模块 | 全面认证、完全合格的工业级生产模块 |
| 工作温度范围 | 0°C ~ 35°C | 0°C ~ 85°C | -40°C ~ 100°C |
| 目标应用 | 轻松运行应用设计和演示 | 智能摄像头、嵌入式视觉、跟踪 & 身份识别应用 | |
| 保修期 | 90 天 | 2 年 | 3 年 |
| 预计产品使用寿命 | - | 5 年 | 10 年 |
| 价格 | $199 | $250 | $350 |
Kria K26 载卡设计资源
| 文件名 | 说明 | 文件类型 |
|---|---|---|
| xtp684-kria-k26-vivado-board-files.zip | Kria K26 SOM Vivado 板文件 | ZIP |
| xtp682-kria-k26-carrier-card-schematic.zip | Kria K26 SOM 载卡示意图 | ZIP |
| xtp683-kria-k26-carrier-card-schematic-orcad.zip | Kria K26 SOM 载卡示意图 (OrCAD) | ZIP |
| xtp681-kria-k26-carrier-card-layout.zip | Kria K26 SOM 载卡布局 | ZIP |
| xtp680-kria-k26-3d-cad-model.zip | Kria K26 SOM 3D CAD 模型 | ZIP |
| xtp679-kria-k26-carrier-card-3d-cad-model.zip | Kria K26 SOM 载卡 3D CAD 模型 | ZIP |
| xtp688-kria-k26-trace-delay.zip | Kria K26 SOM 跟踪延迟 | ZIP |
开始设计
仅需 199 美元即可获得 Kria KV260 视觉 AI 入门套件
KV260 是一款功能齐全的评估套件，能够利用预构建的加速应用来快速开发独特的解决方案，以在 K26 SOM 上进行生产部署。
