Any-to-Any AV 连接
推动实现更身临其境的 AV 捕捉与呈现，意味着移动媒体所需的带宽将呈指数级增长。从高清到 4K、8K 和 AR/VR 的转变，伴随着更高的帧速率、HDR 和更深的色彩，也就是说连接标准将不断出现，以处理所涉及的更快数据速率。
这一切 Xilinx 已经帮您搞定了，广泛的音视频连接接口组合可利用我们的高性能 I/O 和无与伦比的收发器支持 SDI、HDMI 和 DisplayPort 等。Xilinx 开发了大量的 IP 子系统并为其提供了支持，这意味着它们不仅仍保持着低成本，同时还可为您带来极大的合规性信心。此外，这也意味着您可以实现数量可扩展的通道并支持任意连接，其中包括采用 AV-over-IP 和以太网，这样您就可以专注于设计的增值部分并加快上市进程。
sdi
符合 SMPTE 标准的 SDI 子系统可在所有广播系统中使用
串行数字接口 (SDI) 是普遍存在的连接标准，主要用于所有广播系统和一些专业 AV 应用，通过同轴线缆传输未压缩的媒体。Xilinx UHD-SDI 子系统支持从 270Mbps 到 12Gbps 的多种数据速率，因此支持符合 SMPTE 标准的 SD/HD/3G/6G 和 12G-SDI 以及多链路 6G/12G-SDI。我们的子系统具有多种特性，包括音频嵌入/反嵌入，以及与 Xilinx PICXO/FRACXO 集成以去除 genlocked 系统中的外部 VCXO，因此可提供高度灵活的可扩展单芯片实现方案，用于单通道及多通道设计，从而可帮助您在设计中集中精力实现音视频处理的差异化。随着行业转而采用 SMPTE ST 2110, Xilinx 平台可提供一个理想的平台，为 AV-over-IP 在 SDI 和以太网之间实现桥接。
hdmi
为最新 8K 电视及显示器实现 HDMI 连接
高清多媒体接口 (HDMI) 是消费类电子产品使用的主要 AV 连接，在专业显示应用中非常普及。支持 3 个传输最小化差分信令 (TMDS) 通道和 HDMI 2.0 时钟，也支持 HDMI 2.1 的 4 个固定速率链路 (FRL) 通道，视频、音频和数据能够以每通道高达 12Gbps 的速率传输。

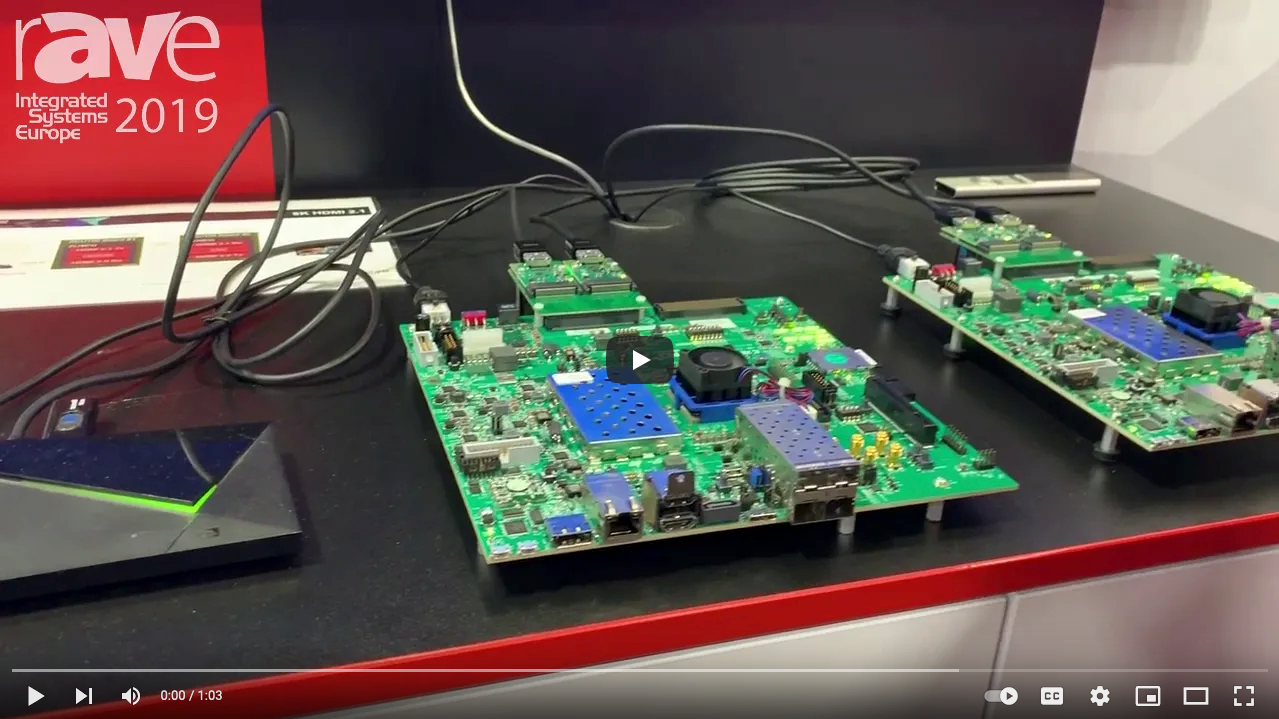

对于新一代信号源和显示器而言，Xilinx 不仅为 HDMI 接收或 HDMI 传输提供了完全合规的预封装子系统，而且还发布了业界首款 HDMI 2.1 FPGA 实现方案。这些子系统将一个 HDMI 控制器与视频定时生成、AXI 桥接器以及可选 HDCP 内容保护（适用于列出的 HDCP Adopter）集成。 此外，我们的合作伙伴 Hardent 还提供显示流压缩技术 (DSC)。也就是说您可轻松将单通道或多通道 HDMI 集成在单芯片设计中，这不仅可降低材料清单成本，而且还可帮助您专注于设计可实现差异化的部分并加速产品上市进程。
DISPLAYPORT
现成的 DisplayPort 子系统将加速产品开发
DisplayPort® 是一种高速串行接口标准，主要用于消费类电子产品、PC 膝上型电脑以及显示器。DisplayPort 支持每个信道高达 8.1Gbps 的速率，可提供多流传输 (MST) 等特性，用于将菊花链显示在一起并实现信道速率与位宽的自动协商。
Xilinx DisplayPort 解决方案可为 1.4（高达 8K）和 1.2（高达 4K）版本提供发射与接收子系统。这些子系统集成视频定时、AXI 接口和可选 HDCP 内容保护（适用于列出的 HDCP Adopter）并支持我们的合作伙伴 Hardent 提供的显示流压缩技术 (DSC)，符合 VESA DisplayPort 规范，可实现高度集成的可扩展 AV 流水线。
mipi
支持高性能低功耗影像接口
无论是在专业摄像头、便携式摄像机协作会议中，还是在标识中添加基于 ML 的摄像头，现代摄像头系统都需要高分辨率、高帧速率和增加的像素深度，这将带来显著的数据速率及内存带宽挑战。 为了支持这一应用，移动工业处理器接口 (MIPI®) 标准为摄像头和显示器定义了物理层规范 D-PHY® 和 C-PHY®。
Xilinx 为摄像头传感器捕获与显示提供了成本优化的、基于 MIPI 的高性能解决方案，其支持 D-PHY、CSI-2 和 DSI 协议。此外，Xilinx 还提供许多图像传感器应用所需的图像信号处理 IP，用于色彩转换、校正与平衡等。Xilinx 器件不仅支持多种 MIPI 配置，从单个链路到多个链路，再到不同的数据速率和数据类型，不一而足，而且还可在单个器件上混合收发数据路径。每种设计都有独特的需求，Xilinx 器件的灵活性有助于开发人员满足这些需求并为其解决方案实现差异化。
AES3、S/PDIF 和 I2S 音频
易于集成的内核将在电路板及芯片层面处理音频流媒体
索尼／飞利浦数字互联格式 (SPDIF) 及音频工程协会 (AES3) 接口均为数字音频接口，其可实现用于收发音频数据的 IEC 60958 接口。片间传递音讯 (I2S) 接口主要用于连接音频器件，这些器件通常用于在器件之间收发 PCM 音频，如发送至音频 DAC。这些音频接口很简单，但却是音频处理流水线的重要环节，Xilinx 提供的 IP 和框架可高效管理这些接口，特别是在高密度的多通道音频系统中。此外，音频通道还可作为媒体流中的嵌入信号接收，如 HDMI、DisplayPort 和 SDI，而且 Xilinx 平台是反嵌入、DSP 处理和重新嵌入的理想选择，所有这些要么使用 ALSA 驱动程序和帧，要么直接移动到 AES3 或 S/PDIF 接口或直接从这些接口移动。
视频 IP 工具套件
绑定在低成本软件包中的最新 AV 连接 IP
我们知道，IP 的成本会很快上升，特别是复杂的多媒体系统。为了简化流程并节省成本，Xilinx 将常见的 AV 连接 IP 和子系统绑定在一起，只需 1 万美元的站点许可证即可一次性购买。
视频 IP 工具套件包括：
这是除了 Vivado® 和 Vitis® 工具随附提供的免费子系统之外的子系统：
- Xilinx UHD-SDI >
- Xilinx Video Processing Subsystem >
- Xilinx Multi-Scaler >
- Xilinx Video Mixer >
- Xilinx Video Warp Processor >
请咨询 Xilinx 销售团队或经销商销售团队：
- EF-DI-XP4KVIDEO-SITE（站点许可证）
- EF-DI-XP4KVIDEO-WW（全球许可证）
