ザイリンクス Virtex UltraScale FPGA VCU108 評価キット
- 価格: $5,995
- パーツ番号: EK-U1-VCU108-G
- リードタイム: 2 週間
- デバイス サポート:
製品説明
Virtex® UltraScale™ FPGA VCU108 評価キットは、Virtex UltraScale デバイスで達成できるかつてないレベルの性能、システム統合、および帯域幅を評価するための完全開発環境です。
このキットは、400+Gbps 級システム、大規模エミュレーション、および高性能コンピューティングなど、大量のデータ フローやパケット処理を必要とするシステムのプロトタイプ化に最適なプラットフォームです。
主な機能と利点
- 4MB RLD3 コンポーネント メモリ インターフェイス
- 2 つの 2.5GB DDR4 コンポーネント メモリ インターフェイス
- 28Gbps CFP2 および QSFP28 の光インターフェイス
- PCIe Gen3 x8
- I/O 拡張用の 2 つの FPGA メザニン カード (FMC) インターフェイス
ザイリンクス デバイス
XCVU095-2FFVA2104E FPGA 搭載 ROHS 指令に準拠した VCU108 キットの特長
| システム ロジック セル (K) | 1,176 |
|---|---|
| DSP スライス | 768 |
| メモリ (Mb) |
60.8 |
| GTH 16.3Gb/s トランシーバー | 32 |
| GTY 32.75Gb/s トランシーバー | 32 |
| I/O ピン | 832 |
ボードについて
VCU108 ベース ボードの特長
コンフィギュレーション
- USB でのコンフィギュレーションを可能にするオンボード JTAG コンフィギュレーション回路
- Platform Cable USB II などのザイリンクス ダウンロード ケーブルを使用するために提供された JTAG ヘッダー
- 1Gb リニア x16 BPI フラッシュ メモリ
メモリ
- 2 つの 4GB DDR4 コンポーネント メモリ インターフェイス (各 5 [256Mb x 16] デバイス)
- 4MB RLD3 コンポーネント メモリ インターフェイス (各 5 [256Mb x 16] デバイス)
- Micro SD (セキュア デジタル) コネクタ
通信およびネットワーク

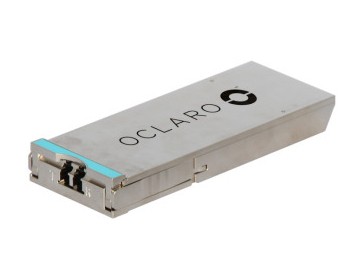

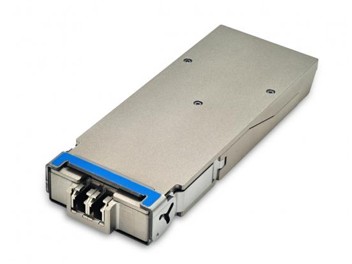

- 28Gbps CFP2 ケージ (x4)

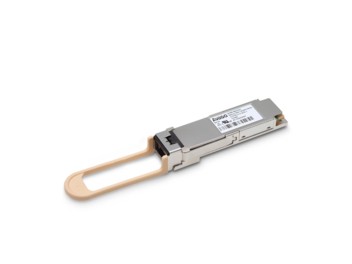

- 28Gbps QSPF28 ケージ (x4)
- Samtec Bullseye Cable 用のパッド搭載 GTY ポート(4 TX & RX)
- mico-B USB コネクタ付きデュアル USB-to-UART ブリッジ
- PCI Express Endpoint Gen3 x 8
- 10/100/1000 Mbps イーサネット (SGMII)
拡張コネクタ
- FMC HPC0 コネクタ (10 GTH トランシーバー)
- FMC HPC1 コネクタ (10 GTH トランシーバー)
- PMOD (1x6 0.1" ヘッダー)
消費電力
- AC 電源アダプター (12V) または ATX
クロッキング
- SI5335A クワッド クロック ジェネレーター
- Si570 IIC Programmable LVDS クロック ジェネレーター
- SI5328C クロック乗算器およびジッタ減衰器
- SMA (SubMiniature version A) コネクタ (差動)
アナログ
- XADC ヘッダー電力管理は最大電力コントローラーおよび GUI による PMBus の電圧モニタリングと FPGA SYSMON GUI による電流モニタリング
制御および I/O
- ユーザー プッシュ ボタン (5 個)
- ユーザー DIP スイッチ (4-箇所)
- SMA ユーザー I/O (異なるペア)
表示数
- HDMI ビデオ出力
- ユーザーおよびステータス LED
ザイリンクス デバイス
XCVU095-2FFVA2104E FPGA 搭載 ROHS 指令に準拠した VCU108 キットの特長
| システム ロジック セル (K) | 1,176 |
|---|---|
| DSP スライス | 768 |
| メモリ (Mb) |
60.8 |
| GTH 16.3Gb/s トランシーバー | 32 |
| GTY 32.75Gb/s トランシーバー | 32 |
| I/O ピン | 832 |
内容
Virtex UltraScale XCVU095-2FFVA2104E FPGA 搭載 VCU108 評価ボード
PCIe および ループバック ボード
FMC ループバック ボード
SMA ケーブルおよびアダプター
QSFP ループバック モジュール
タイトル
日付
デザイン ツール
| ツール名 | 詳細 | ライセンス タイプ |
|---|---|---|
| Vivado Design Suite: Design Edition | ザイリンクスの Vivado® Design Suite は、FPGA および SoC を設計することを目的として開発された IP とシステムを中心とする新しいデザイン環境です。 | ノードはロックされ、ターゲット デバイスは Kintex UltraScale KU040 FPGA にロック (1 年間のアップデート付き） |
IP
| ツール名 | 詳細 | ライセンス タイプ |
|---|---|---|
| Memory Interface Generator (MIG) | MIG は、Xilinx FPGA 用のメモリ コントローラーとインターフェイスを生成するための無償ソフトウェアです。 | 無償 IP |
その他のツール、IP、リソース
| ツール名 | 詳細 | 製品カテゴリ | プロバイダ |
|---|---|---|---|
| TeraTerm | ユーザーの PC と評価キット間のシリアル接続に使用する端末エミュレーターの 1 つです。 | ソフトウェア ツール | オープン ソース |
