2. 开发板
  3. Zynq UltraScale+ MPSoC ZCU106 评估套件
点击放大图片

Zynq UltraScale+ MPSoC ZCU106 评估套件

by: Xilinx, Inc

ZCU106 评估套件可帮助设计人员为视频会议、监控、高级驾驶员辅助系统 (ADAS) 以及流媒体及编码应用快速启动设计。

  • 价格: $2,994.00
  • 产品编号: EK-U1-ZCU106-G
  • 交付周期: 8 周
Buy

概述

产品描述

ZCU106 评估套件可帮助设计人员为视频会议、监控、高级驾驶员辅助系统 (ADAS) 以及流媒体及编码应用快速启动设计。此套件包含一个 Zynq® UltraScale+™ MPSoC EV 器件,并支持所有可实现各种应用开发的主要外设及接口。 随附提供的 ZU7EV 器件配备四核 ARM® Cortex™-A53 应用处理器、双核 Cortex-R5 实时处理器、Mali™-400 MP2 图形处理单元、支持 4KP60 的 H.264/H.265 视频编解码器和 16nm FinFET+ 可编程逻辑。

主要性能和优势

  • 经过优化，可采用 Zynq Ultrascale+ MPSoC 快速进行应用原型设计
  • 集成型视频编解码器单元支持 H.264/H.265
  • HDMI 视频输入输出
  • PCIe® Endpoint Gen3x4, USB3, DisplayPort & SATA
  • DDR72 SODIMM — 72 位， 与处理器子系统相连
  • DDR4 组件 — 64 位，与可编程逻辑相连
  • 2 个 SFP+ 屏蔽罩
  • 2 个 FPGA Mezzanine Card (FMC) 接口，实现 I/O 扩展

特色 Xilinx 器件

包含 Zynq UltraScale+ XCZU7EV-2FFVC1156 MPSoC

系统逻辑单元 (K) 504
存储器 38Mb
DSP slice 1,728
视频编解码器单元 (VCU) 1
最大 I/O 引脚数 464
zynq-ultrascale-plus-bk-chip

产品信息

规格

开发板特性

包含 Zynq UltraScale+ XCZU7EV-2FFVC1156 MPSoC

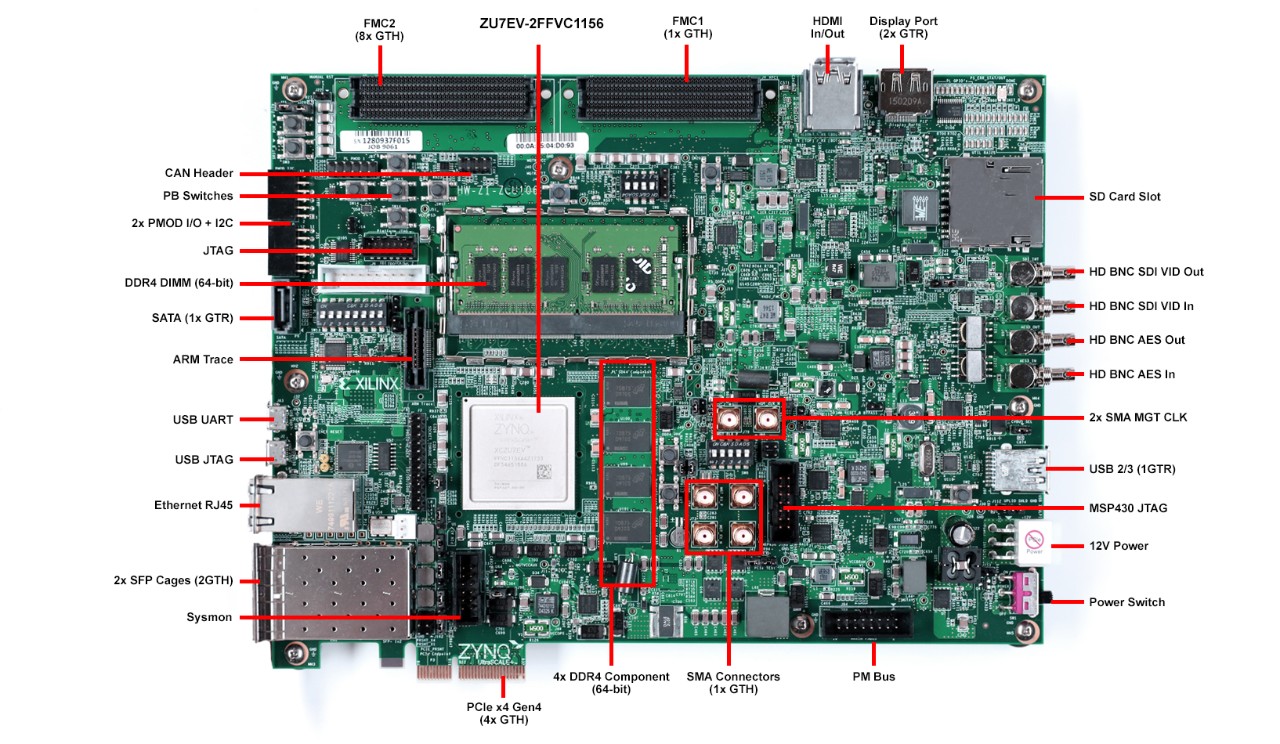

zcu106-callout

配置

  • 板上 JTAG 电路，通过 USB 实现配置
  • 双路 Quad-SPI 闪存
  • 从 SD 卡启动

存储器

  • PS DDR4 72-bit SODIMM
  • PL DDR4 组件
  • Quad-SPI 闪存
  • SD 卡槽

控制 & I/O

  • 6x 方向按钮
  • DIP 开关
  • 面向电源、时钟、SD 卡和 I2C 总线切换的 PMBUS 及系统控制器 MSP430
  • USB2/3

扩展连接器

  • 2 个 FMC-HPC 连接器
  • 2 个 PMOD 插头

通信与网络

  • SDI (x1 GTH)
  • AES3 音频连接器
  • SFP+ cage (2x 2GTH)
  • SMA (x1 GTH)
  • UART 至 USB 的桥接器
  • RJ-45 以太网连接器
  • SATA (1 x GTR)
  • PCIe Gen3 Endpoint (x4 GTH)

显示

  • HDMI 视频输入输出 (x3 GTH)
  • DisplayPort (2x GTR)

时钟技术

  • 可编程时钟
  • 系统时钟、用户时钟, 抖动减弱时钟

功耗

  • 12V 插墙式适配器或 ATX
内部组件

附件

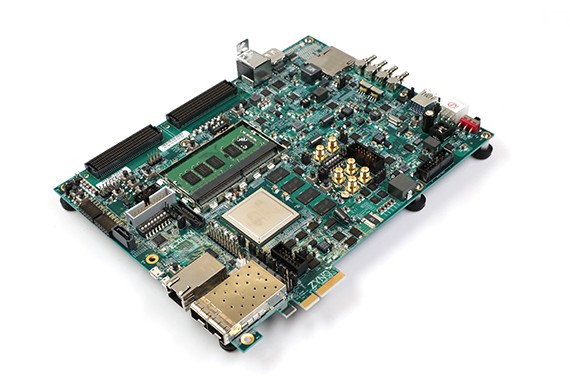

ZCU106 评估板

访问一整套 Vivado® Design Suite: Design Edition

XCZU7EV MPSoC FPGA 节点锁定 & 器件锁定，包含 1 年更新及技术支持

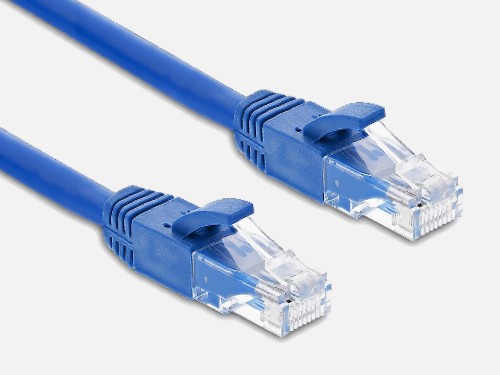

以太网电缆

USB Micro 电缆

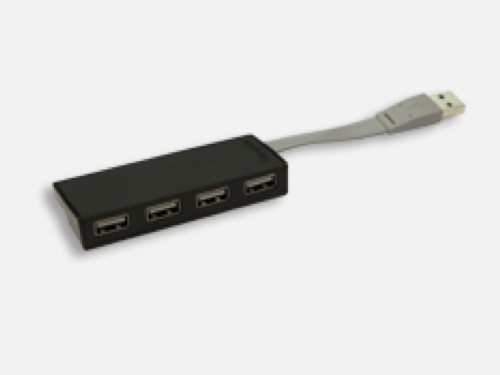

4 端口 USB 3.0 集线器

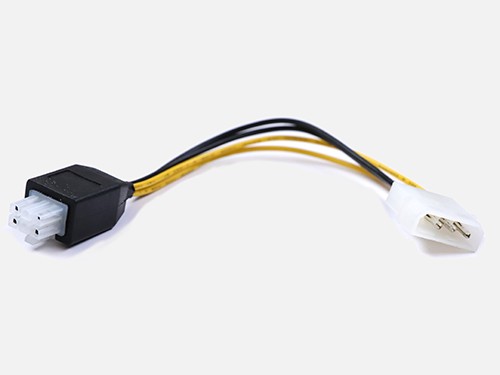

ATX 电源适配器电缆

电源电线和适配器

资源

技术文档

Filter Documentation

步骤 1：开发板修订

步骤 2 ：工具修订

步骤 3: 显示文档

点击更新搜索结果表
工具 & IP

设计工具

名称 说明 许可证类型
Vivado Design Suite Design Edition Xilinx Vivado® Design Suite 是一款以 IP 核及系统为中心的设计环境，这一全新构建的环境具有革新意义，能够显著加速 FPGA 和 SoC 系列器件的设计效率。 XCZU7EV MPSoC FPGA 的锁定节点及锁定器件，1 年内可更新
Xilinx SDK 针对 Xilinx 平台提供全面的嵌入式软件开发及调试工具套件 免费
PetaLinux 工具 请为 Xilinx 平台配置、构建和部署 Linux 操作系统 免费

IP 核

名称 描述 许可证类型
Memory Interface Generator (MIG) 存储器接口发生器 (MIG) 是一款用于为赛灵思 FPGA 生成存储器控制器和接口的免费软件工具。 免费 IP

其他工具、IP 和资源

名称 产品类别 项目 描述
开源 软件工具 TeraTerm 众多终端仿真器之一，用于实现 PC 与评估套件的串行连接。
功耗优势工具 软件工具 功耗优势工具 - Zynq UltraScale+  MPSoC Power Advantage Tool 是一个演示工具，旨在展示Zynq UltraScale + MPSoC 器件的电源特性。
