产品描述
Kintex®-7 FPGA 连接功能套件是一款速率为 20Gb/s 的高速平台，您可以通过评估和开发连接功能，迅速为包含所有必要软硬件和 IP 核的高带宽和高性能应用提供强大的支持。它包括一个含有 PCI Express®、Northwest Logic 推出的 DMA IP 核、10GBase-R、AXI 以及与外部 DDR3 存储器相连的虚拟 FIFO 存储器控制器的 20Gb/s 目标参考设计。为了控制和监控此设计，本开发板还包含一个在含有所有软件驱动程序的 Fedora Live OS 基础上构建的连接功能 GUI。此外，本开发板还包含使用此设计所需的相关 SFP+ FMC 子卡、电缆和收发器模块。
主要性能和优势
- 使用 Kintex-7 FPGA 对高性能串行收发器应用进行快速原型设计，以实现优化
- 硬件、设计工具、IP、以及预验证参考设计
- 演示特色 10GBase-R 接口连接至外部 DDR3 存储器
- 与 1GB DDR3 SODIM 存储连接的高级存储接口
- 实现 PCIe Gen2x4、SFP+ 和 SMA 对、UART、IIC 的串行连接
- 支持包含 MicroBlaze、soft 32bit RISC 的嵌入式处理
- 使用 10-100-1000 Mbps Ethernet (GMII、 RGMII 和 SGMII) 的开发网络应用
- 使用 HDMI 输出实现视频显示应用
- 扩展 I/O，包含 FPGA Mezzanine Card (FMC) 接口
必威体育客户端app 器件
包含符合 ROHS 规范的 KC705 套件，包括 XC7K325T-2FFG900C FPGA
| 逻辑单元 | 326,080 |
|---|---|
| DSP Slice | 840 |
| 内存 | 16,020 |
| GTY 收发器 | 16 |
| I/0 引脚 | 14.500 |
电路板特性

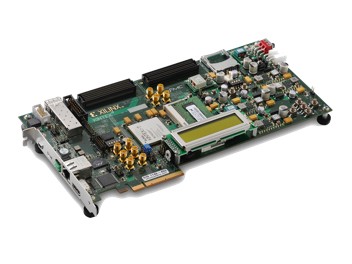

包含 Kintex-7 连接功能开发板
配置
- 板上 JTAG 配置电路通过 USB 实现配置
- 提供 PCIe® 配置的 128MB (1024Mb) Linear BPI FLASH
- JTAG 头与 Xilinx 下载电缆一起使用，如平台电缆 USB II
- 16MB (128Mb) 四重 SPI 闪存
存储器
- 1GB DDR3 SODIMM 800MHz / 1600Mbps
- 提供 PCIe 配置的 128MB (1024Mb) Linear BPI FLASH
- 16MB (128Mb) 四重 SPI 闪存
- 8Kb IIC EEPROM
- SD 卡槽
通信与网络
- GigE Ethernet GMII、 RGMII 及 SGMII
- SFP/SFP+ 屏蔽罩
- 带有 4 个 SMA 连接器的 GTX 端口（TX 和 RX）
- UART 至 USB 的桥接器
- PCI Express x8 边缘连接器
显示
- HDMI 视频输出
- 驱动 HDMI 连接器的外部 Phy/codec 器件
- 2x16 LCD 显示器
- 8x LED
时钟技术
- 支持 200MHz 差分输出的固定频率振荡器可用作 FPGA 的“系统”时钟
- 默认输出频率为 156.250 MHz 的可编程振荡器 - 适用于以太网应用的默认频率，而振荡器可针对大量终端应用进行编程
- 差分 SMA 时钟输入
- 差分 SMA GTX 参考时钟输入
- 用于支持 CPRI/OBSAI 应用的抖动衰减时钟，该应用可从用户提供的 SFP/SFP+ 模型执行时钟恢复
扩展连接器
- FMC-HPC（部分填充） 连接器（4 个 GTX 收发器，116 个单端或 58 个差分（34 LA 和 24 HA）用户定义信号）
- FMC-LPC 连接器（1 个 GTX 收发器，68 个单端或 34 个差分用户定义信号）
- Vadj 可支持 1.8V、 2.5V (默认) 或 3.3V
- IIC
功耗
- 12V 插墙式适配器或 ATX
- 2.5V、1.5V、1.2V 和 1.0V 电源的电压和电流测量功能（FPGA 的 IIC 路径）
模拟
- XADC 头
控制 & I/O
- 5 个按钮
- 4 个 DIP 开关
- Diff Pair I/O (1 SMA pair)
- AMS FAN 头 (2 个 I/O)
- 7 个通过 LCD 头获得的 I/O 管脚
特色 Xilinx 器件
包含符合 ROHS 规范的 KC705 套件，包括 XC7K325T-2FFG900C FPGA
| 逻辑单元 | 326,080 |
|---|---|
| DSP Slice | 840 |
| 内存 | 16,020 |
| GTY 收发器 | 16 |
| I/0 引脚 | 14.500 |
内含物件

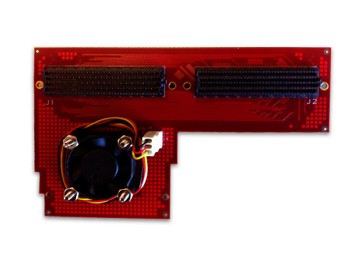

Kintex-7 FPGA 连接功能套件
基于 XC7K325T-2FFG900C FPGA
整套 Vivado® Design Suite: Design Edition
Kintex-7 XC7K325T FPGA 节点锁定 & 器件锁定，包含 1 年更新及技术支持
USB Micro 电缆

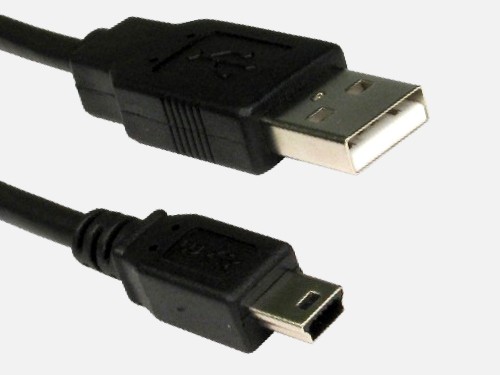

USB Mini 电缆
电源适配器和电源卡

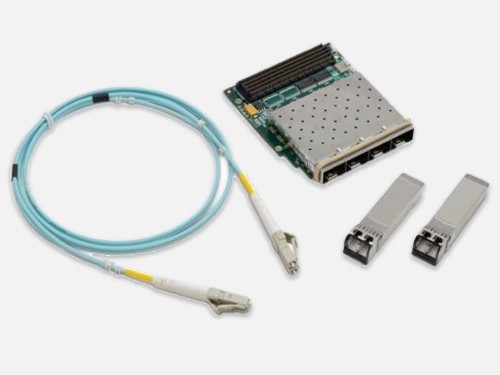

两个 10Gb 以太网收发器模块和一个光纤补丁电缆
设计工具
| 名称 | 描述 | 许可证类型 |
|---|---|---|
| Vivado Design Suite Design Edition | Xilinx Vivado® Design Suite 是一款以 IP 核及系统为中心的设计环境，这一全新构建的环境具有革新意义，能够显著加速 FPGA 和 SoC 系列器件的设计效率。 | Kintex-7 XC7K325T FPGA 节点锁定 & 器件锁定，包含 1 年更新及技术支持 |
IP 核
| 名称 | 描述 | 许可证类型 |
|---|---|---|
| PCI Express DMA 引擎 (Northwest Logic) | Northwest Logic PCI Express DMA 后端核 | 面向 Northwest Logic DMA 的硬件超时许可通过 AXI DMA 后端接口实现，并仅限于该接口
>> 了解更多 |
| 存储接口生成器 (MIG) | 存储器接口发生器 (MIG) 是一款用于为 Xilinx FPGA 生成存储器控制器和接口的免费软件工具。 | 免费 IP |
