ザイリンクス Zynq-7000 SoC ZC702 評価キット
作成者: Xilinx, Inc
Zynq-7000 SoC ZC702 評価キットは、ハードウェア、デザイン ツール、IP、検証済みリファレンス デザイン (ターゲット デザインを含む) の基本コンポーネントをすべて揃えた完全なエンベデッド プロセッシング プラットフォームです。
概要
製品説明
Zynq®-7000 SoC ZC702 評価キットは、ハードウェア、デザイン ツール、IP、検証済みリファレンス デザイン (ターゲット デザインを含む) の基本コンポーネントをすべて揃えた完全なエンベデッド プロセッシング プラットフォームです。同梱されている検証済みのリファレンス デザインや業界標準の FPGA メザニン コネクタ (FMC) によって、ドーター カードを使用した機能の拡張やカスタマイズが可能です。
主な機能と利点
- Zynq-7000 SoC を使用してエンベデッド アプリケーションの迅速なプロトタイプ化の最適化
- ハードウエア、デザイン ツール、IP、検証済みリファレンス デザイン
- エンベデッド デザイン、ターゲット ビデオ パイプラインのデモ
- 1GB DDR3 SODIM メモリで高度なメモリインターフェイス
- USB OTG、UART、IIC、CAN バスとのシリアル接続を有効にする
- Dual ARM Cortex-A9 コア プロセッサでエンベデッド プロセッシングをサポート
- 10-100-1000 Mbps イーサネット (GMII, RGMII および SGMII) でネットワーク アプリケーションを開発
- HDMI 出力付きビデオ ディスプレイ アプリケーションをインプリメント
- FPGA メザニン カード (FMC) インターフェイスで I/O を拡張
ザイリンクス デバイス
XC7Z020-CLG484-1 搭載 ROHS 準拠の ZC702 キットの特長
| ロジック セル (K) | 85 |
|---|---|
| ブロック RAM (Mb) | 4.9 |
| DSP スライス | 220 |
| 最大 I/O ピン数 | 200 |
製品情報

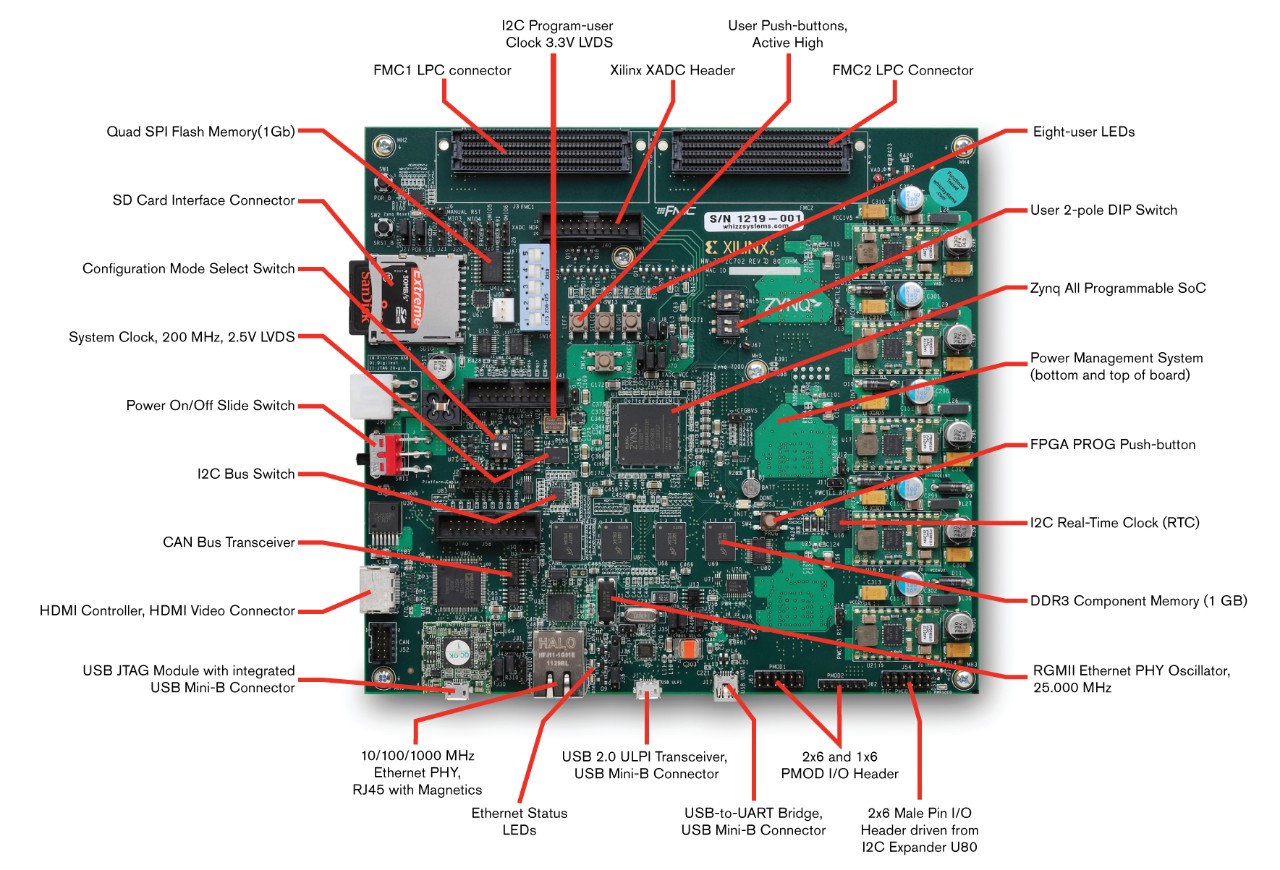

ボードの機能
ZC702 ベースボードの特長
コンフィギュレーション
- オンボード コンフィギュレーション回路
- 16MB クワッド SPI フラッシュ
- SDIO カード インターフェイス (ブート)
- PC4 および 20 ピン JTAG ポート
ビデオ/ディスプレイ
- HDMI ビデオ出力
- LED (8 個)
電源
- 12V ウォール アダプターまたは ATX 電源
- 電圧および電流の測定機能
メモリ
- DDR3 コンポーネント メモリ 1GB
- 32 データ幅をサポート
- 16MB クワッド SPI フラッシュ
- IIC - 1KB EEPROM
クロッキング
- 200MHz 固定 PL オシレーター (差動 LVDS)
- 156.25MHz (デフォルト) I2C でプログラム可能なオシレーター (差動 LVDS)
- 33.33MHz 固定 PS システム オシレーター (シングルエンド CMOS)
通信およびネットワーク
- Gigabit Ethernet GMII、RGMII、および SGMII
- USB OTG 1 (PS) - ホスト USB
- IIC バス ヘッダー/HUB (PS)
- 「Wake-on-CAN」 機能を備えた CAN を 1 つ含む (PS)
- USB UART (PS)
制御および I/O
- ユーザー プッシュ ボタン (3 個)
- ユーザー スイッチ (2 個)
- ユーザー LED (8 個)
アナログ
- XADC ヘッダー
拡張コネクタ
- FMC #1-LPC コネクタ (0 GTX トランシーバー、68 シングルエンドまたは 34 差動のユーザー定義信号)
- FMC #2-LPC コネクタ (0 GTX トランシーバー、68 シングルエンドまたは 34 差動のユーザー指定信号)
- IIC ハブ/エキスパンダ
- デュアル Pmod (8 個の I/O を LED と共有)
- シングル Pmod (4 個の I/O を PJTAG と共有)
内容
ZC702 評価ボード
XC7Z020 CLG484 -1 SoC 搭載
ビデオ アダプター
イーサネット ケーブル
HDMI ケーブル
USB ポート
USB Mini ケーブルおよび USB Micro ケーブル
Sandisk 8GB SD カード
電源
主なパートナー
リソース
デザイン ツールとダウンロード
| ツール名 | 説明 | ライセンス タイプ | ファイル |
|---|---|---|---|
| Vivado Design Suite | Vivado® Design Suite は、FPGA や SoC を設計することを目的として開発された IP およびシステムを中心とするデザイン環境 | ノードロックで、ターゲット デバイスは XCZU7EV MPSoC FPGA に固定 (1 年間のアップデート付き) | Vivado Design Suite をダウンロード |
| Vitis 統合ソフトウェア プラットフォーム | ザイリンクス プラットフォームをターゲットとするエンベデッド ソフトウェア開発、ハードウェア アクセラレーション、およびデバッグ用の統合ツール | 無償 | Vitis エンベデッド プラットフォームをダウンロード |
| PetaLinux ツール | ザイリンクス プラットフォームで Linux オペレーティング システムを設定、ビルド、およびデプロイするためのツール | 無償 | Petalinux ツールをダウンロード |
