产品描述
SmartLynq+ 模块的构建旨在满足高速调试和跟踪需求，主要面向使用 Versal™ 平台的开发者。与以前的调试产品相比，SmartLynq+ 模块通过高速调试端口 (HSDP) 将 Linux 下载速度提高达 28 倍，显著提高了配置吞吐量性能，从而可加快开发进程。SmartLynq+ 模块支持串行及并行跟踪，提供高达 14GB 的跟踪内存，捕捉执行历史记录。
SmartLynq+ 模块与 Versal™ ACAP 评估板完全兼容，用户可以全面查看 Versal 架构，其中包括 AI 引擎、可编程片上网络 (NoC)、DDR 内存控制器以及100G 多速率以太网内核等。
SmartLynq+ 模块提供各种主机及目标连接选项，因此它是该系列中灵活性最高的调试产品。集成调试器的 Python 软件包支持远程访问及共享，因此可提供最高的灵活性。
主要特性与优势
超快下载速度
- 与 SmartLynq 数据线相比，下载至 Versal™ 器件的速度提高达 28 倍
- 迭代从分钟缩短至秒
- 以更短的配置时间最大限度提升了开发生产力
高速跟踪，更高可见性
- 输出数据捕获比 JTAG 快 100 倍
- 业界最大的跟踪内存（高达 14GB），用于捕捉执行历史记录
- 10Gb/s 的串行跟踪能力和 3.2Gb/s 的并行跟踪能力
- 启动时，持续的调试及跟踪可见性
可全面查看异构架构
- 对 Versal 架构的深度调试，包括 AI 引擎
- 所有子系统的内聚及时间相关调试
- 菊花链模式可在单个板上调试多个器件
灵活、智能的调试平台
- 使用软件可定制的内建调试器为远程访问和共享实现智能滤波
- 一系列主机及目标连接选项
| 比较标准 | 平台电缆 USB II | SmartLynq 数据线 | SmartLynq+ 模块 |
|---|---|---|---|
| 器件编程与硬件调试 | Y | Y | Y |
| 基本软件调试 | Y | Y | Y |
| 高速调试功能 | N | N | Y（高达 10Gb/s） |
| OS／ Hypervisor 感知调试 | N | Y | Y |
| 跟踪功能 | N | N | Y |
| 远程访问／调试功能 | N | Y | Y |
| USB 主机接口 | Y (USB 2.0) | Y (USB 2.0) | Y (USB 3.0) |
| 10/100/1000 以太网主机接口 | N | Y | Y |
| 默认的比特流编程速度 (MB/s) | 0.4 | 4 | 4 |
| JTAG 最大时钟速率 (MHz) | 24 | 40 | 100 |
| 通过 PC4 JTAG 或飞线适配器电缆（已提供）连接到目标 | Y | Y | Y |
| GPIO 随 Flying Leads 线缆（已提供）提供 | N | Y | Y |
| 硬件服务器应用 | 在主机上 | 本地至线缆 | 本地至线缆 |

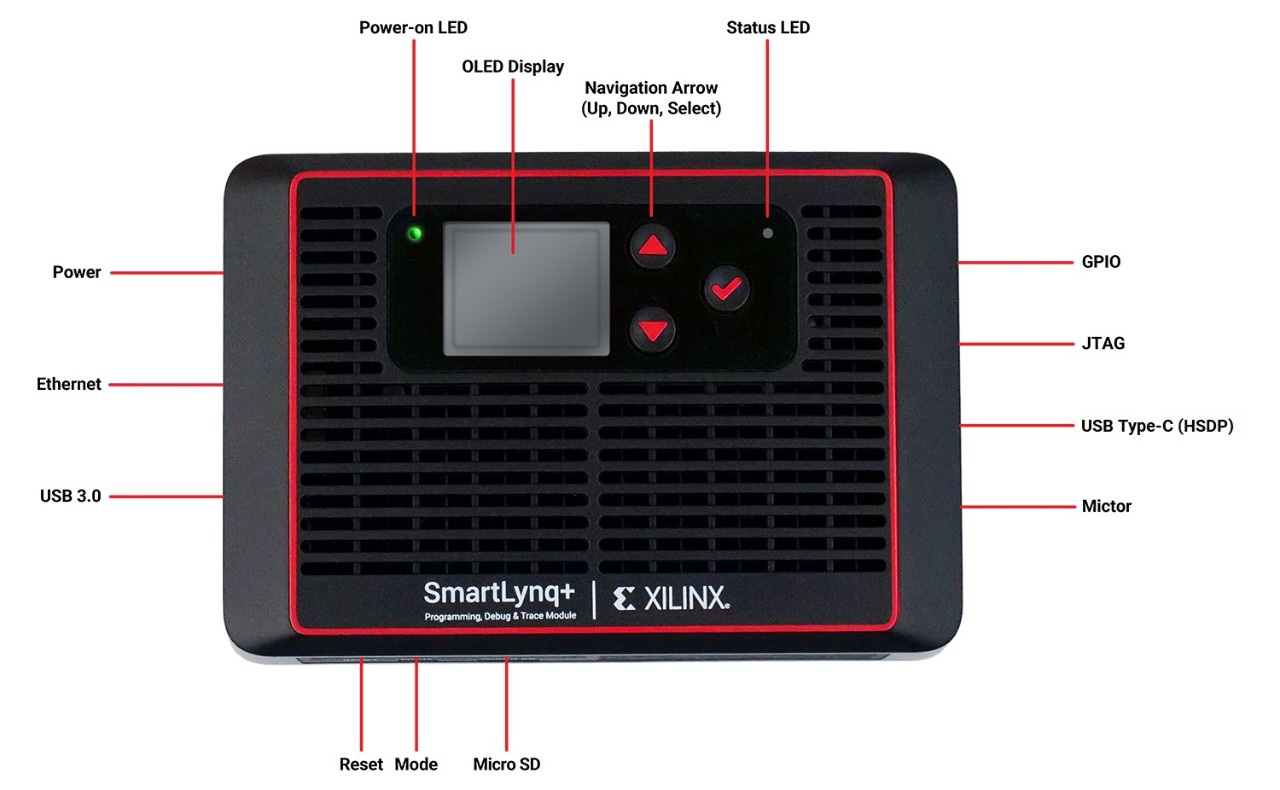

开发板特性
| 开发板规格 | 值 |
|---|---|
| 尺寸 | 6 x 6 x 2 英寸（15 x 15 x 5 厘米） |
| 工作环境温度 | 环境温度 10°C 至 +26°C |
| 存储器 | |
| DDR4 内存 | 16 GB |
| Micro SD 卡 | 16 GB |
| eMMC | 16 GB |
| 主机接口 | |
| USB 3.0 (USB Type-B 连接器) | 1 |
| 千兆位以太网 (RJ-45) | 1 |
| 目标接口 | |
| GPIO（12 引脚连接器上的 8 引脚接口） | 1 |
| JTAG（14 引脚连接器 — PC4） | 1 |
| HSDP (USB Type-C 连接器) | 1 |
| Mictor（38 引脚 ETM） | 1 |
| 显示 | |
| OLED 显示屏 | ✓ |
| 模式选择开关 | ✓ |
| LED | 2（电源和状态指示灯） |
| 导航按钮 | 3（向上、向下、选择） |
| 复位 | ✓ |
| 引导选项 | |
| SD 启动 | ✓ |
| eMMC 启动 | ✓ |
| 电源 | |
| 12V 电源适配器 | ✓ |
Default
Default
标题
文件类型
日期

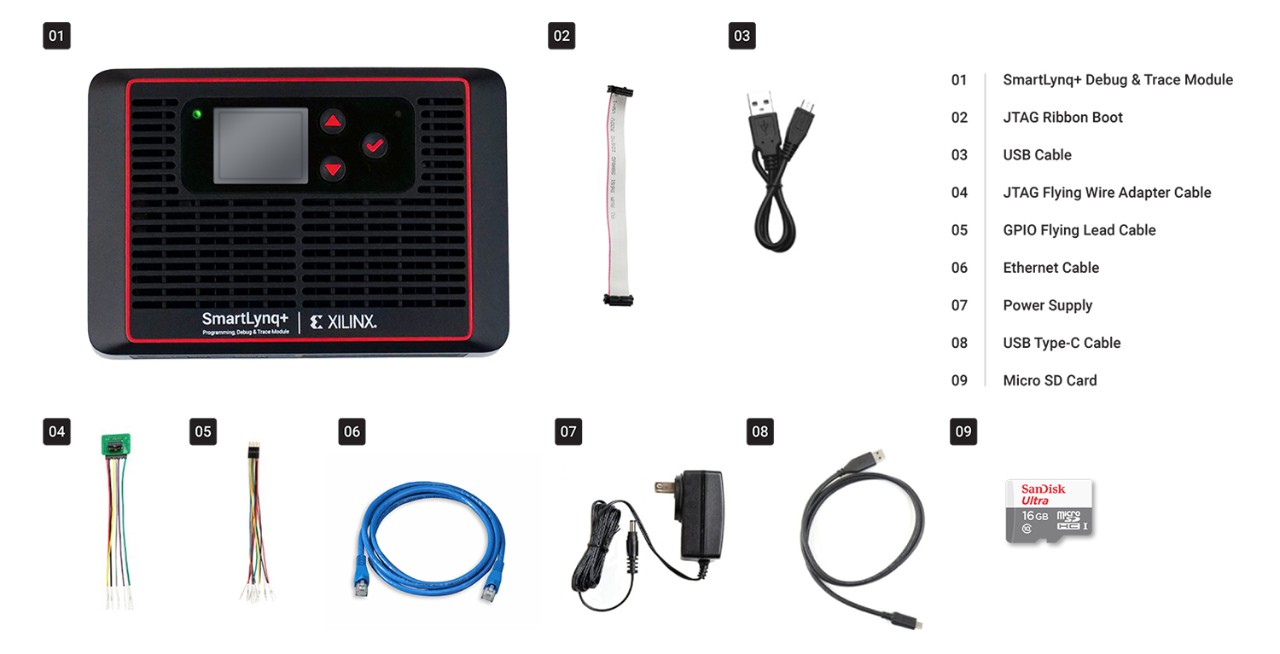

步骤 1: 在设置 SmartLynq+ 模块之前
步骤 2.准备微型 SD 卡
- 下载最新版本的图像，并将其写入随套件提供的微型 SD 卡中
步骤 3.按照安装说明操作并运行嵌入式设计教程 (EDT)
- 按照用户指南中提供的安装说明进行操作
- 下载 Versal 嵌入式设计教程，通过 SmartLynq+ 模块了解 HSDP 基础知识
