突破性的性能与集成度
了解更多
48 个收发器运行高达 58Gb/s 的 PAM4,支持数太比特的系统;32 个收发器工作速率为 32.75Gb/s,支持 25G 的互操作性
28G 及 58G 背板,提供 32.75G 和 58G 的芯片对芯片和芯片对光学器件支持
优异的高速信号支持通过增强的连续自适应 RX 均衡和内建 KR-FEC 实现的 50/100/200/400G 光学产品和协议
多达 38 个 TOP (22 TeraMAC) 的 DSP 计算性能适用于数据中心的各种应用
消除以太网、变速箱、内存和 PCIe 的离散 IC,可在不影响性能的情况下,实现小型系统设计
所有器件中的 PCIe® Gen3x 16 以及所选器件中支持 CCIX 的 PCIe Gen4x 8 可实现支持数 100G 端口的完整端到端解决方案
立即查看产品规格或联系销售。
由于对 5G 带宽需求的迅速增长,PON、有线电视接入以及地铁和交通运输网络一直承受着将聚合网络流量提供给核心网络的压力。Virtex UltraScale+ 58G FPGA 可为 58G PAM4 收发器提供 100G 的 MAC IP,允许设计人员构建具有更高端口密度和更大吞吐量的灵活设备。凭借可编程性,Virtex UltraScale+ 58G PAM4 FPGA 不仅可实现定制逻辑,而且还有助于为智能交通网络新增 AI/ML,这样网络设备供应商 (NEP) 就可在缩短上市时间,降低总体拥有成本的同时,集中精力实现最终产品的创新和差异化。
信号分析设备,如频谱/网络分析仪等,需要更广泛的信号处理能力和高 I/O 带宽。Virtex UltraScale+ 58G PAM4 FPGA 可为数据分级提供 UltraRAM,并可为系数表和 FIFO 提供块 RAM。测量测试平台设计人员可利用 FPGA 中大量的 DSP 模块和 80 个高速收发器,构建一款具有高度灵活性和可扩展性的高性能系统。
利用集成在 Virtex UltraScale+ 58G PAM4 FPGA 中的 PAM4 收发器,SmartNIC 设计人员不仅可取消变速箱,而且还可简化设计。支持 PCIe Gen4,不仅可显著提高服务器的数据处理能力,而且还可通过提供加速功能并减少 I/O 瓶颈问题来提高性能。此外,FPGA 可跨越广泛的工作负载范围,因此,具有 Virtex UltraScale+ 58G PAM4 FPGA 的 SmartNIC 不仅可跨计算、网络和存储添加和混合工作负载,同时还可在不影响连接的情况下动态转移功能性。
随着数据中心规模的扩大,数据中心互连技术必须不断发展,才能实现高容量、高可扩展性以及高功率效率。为了满足数据中心之间对高性能连接的需求,Virtex UltraScale+ 58G PAM4 FPGA 可提供高速 I/O 吞吐量,能够提供优异的端口密度及单位功耗性能,为最新的光学产品及协议提供支持。
聚合访问前传网关是实现低成本 5G 扩建及服务交付的一个关键。由于 Virtex UltraScale+ FPGA 的可编程性,这些网关可以提供多种功能,有助于多项服务通过一个接口承载,比如以太网、FlexE 和光传输网络 (OTN)。凭借 58G PAM4 收发器,前传网关可满足支持新光学器件的多 100G 接口的需求,从而可优化传输成本。Virtex UltraScale+ 58G PAM4 FPGA 可为想要节省成本并为其不断发展的 4G 和 5G 接入网络实现高度灵活性的服务提供商提供实现统一聚合网关功能的途径。
在现代应用中,数据的爆炸式增长给存储基础架构带来了巨大的压力,带宽要求迅速增加,而功率和外形尺寸的约束却依然不变。对于新一代存储系统而言,FPGA 是在支持 RDMA 和 NVMe over Fabric (NVMe-oF) 卸载的系统中实现更高性能的理想选择,其可作为 SSD 控制器集成,也可集成在超聚合基础架构中,处理复杂的存储处理任务。凭借集成的 58G PAM4 收发器、小型封装选项以及 PCIe Gen4 IP,Virtex UltraScale+ 58G PAM4 FPGA 不仅可为各种类型的存储工作负载实现更快的加速,包括数据压缩、解压缩、去重及排序功能,同时还可提高总体存储利用率并最大限度减轻 CPU 负担。
XCVU23P | XCVU27P | XCVU29P | |
---|---|---|---|
系统逻辑单元 (K) |
2,252 | 2,835 | 3,780 |
DSP Slice | 1,320 | 9,216 | 12,288 |
内存 (Mb) | 173 | 341 | 455 |
GTY/GTM 收发器 (32.75/58Gb/s) |
34/4 | 32/48 | 32/48 |
HP I/O | 572 | 676 | 676 |
视频教程可指导用户完成编译、修改、构建和调试 Xilinx FGPA 的步骤。
Xilinx 实战 FPGA 和嵌入式 SoC 设计培训计划旨在帮助用户立即开始设计。
赛灵思为业界提供了最灵活的处理器技术,通过灵活应变的智能计算实现着行业的快速创新。
Xilinx 提供全面的工具与实用程序,最大限度提升用户设计生产力

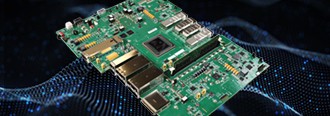

用户可使用 Xilinx 评估开发板与套件立即开始开发。
