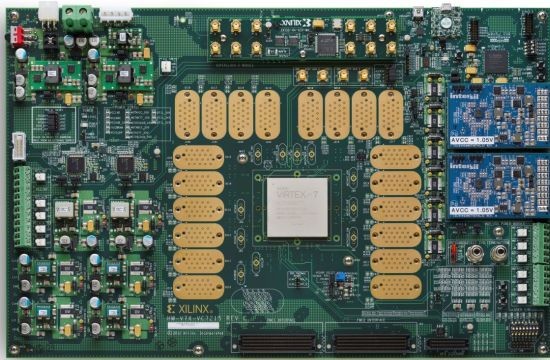

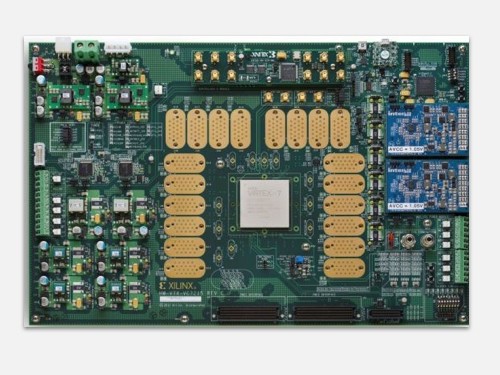

ザイリンクス Virtex-7 FPGA VC7215 特性評価キット

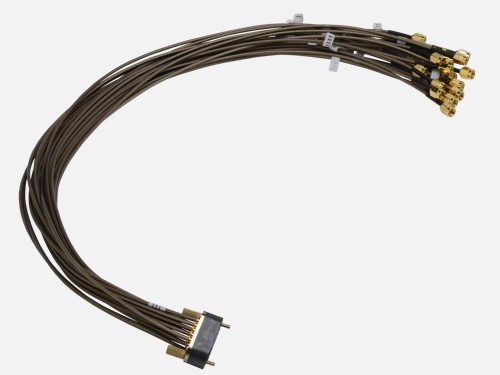

Virtex®-7 FPGA VC7215 特性評価キットは、Virtex-7 V690T FPGA で利用可能な 80 個の GTH (13.1Gbps) トランシーバーを特性評価および検証するためのハードウェア環境を提供します。VC7215 では、Vivado® Design Suites で使用する IBERT (Integrated Bit Error Ratio Test) のデモンストレーションを評価できます。各 GTH クワッドおよびそれに関連する基準クロックは、FPGA から配線されて、Samtec BullsEye コネクタとインターフェイスするコネクタ パッドへ接続されます。1 個の BullsEye コネクタと 10 個の標準 SMA コネクタを使用する 1 本のケーブルを使用することによって、ユーザーはバックプレーンやオプティカルの評価ボードから高速テスト装置に至るまでさまざまな評価プラットフォームへの接続が可能になります。各 BullsEye コネクタでは、1 つの GTH クワッド、4 つの送信/受信ペア、および 2 つの独立した基準クロックを操作できるため、カスタム アプリケーションをテストするにあたって最高の柔軟性を提供します。
